Задняя дверь в сборе

Компоненты и расположение компонентов

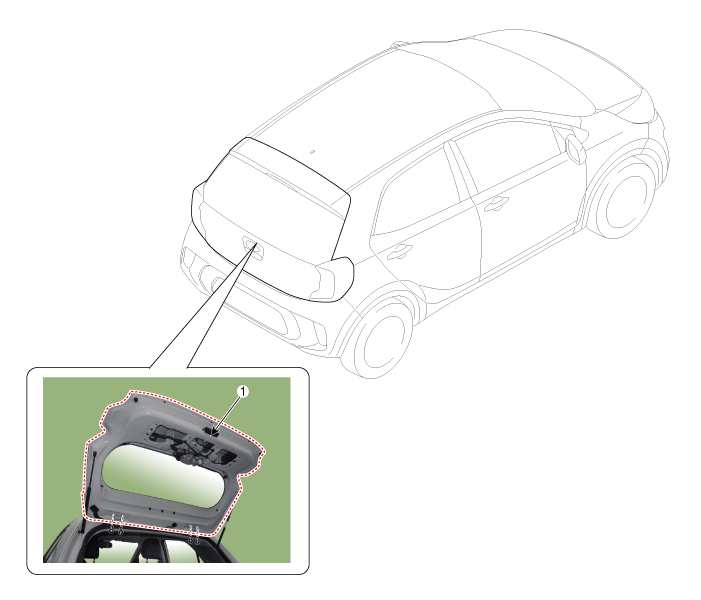

Расположение компонента

Процедуры ремонта

Замена

1. 1
   Снимите облицовку задней стойки. (См. Отделка салона — «Облицовка задней стойки»)
2. 2

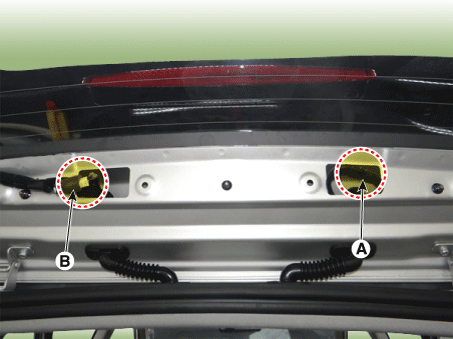

   Отсоедините шланг форсунки омывателя (А) и верхний разъем стоп-сигнала (В).



3. 3
   Снимите обшивку задней двери. (См. Отделка задней двери — «Отделка задней двери»)
4. 4

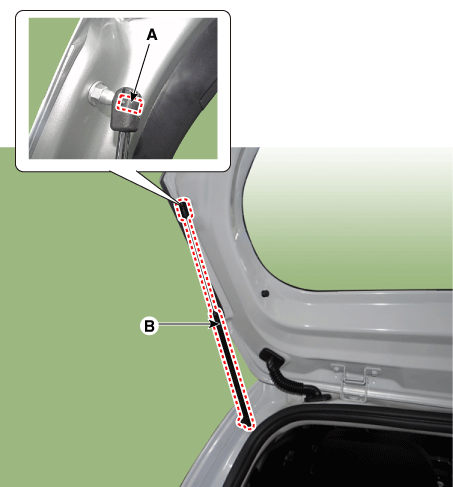

   С помощью отвертки слегка приподнимите зажимы (А) на обоих концах подъемника задней двери (В).



5. 5

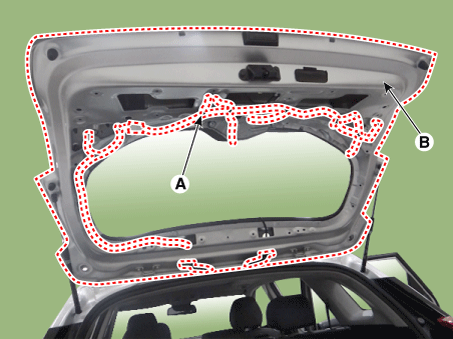

   Отсоедините разъемы и жгут проводов задней двери.
6. 6
   Снимите заднюю дверь в сборе (А) после ослабления крепежных болтов.

   Момент затяжки : 21,6–26 Н·м



7. 7
   Установите в порядке, обратном снятию.
