Hyundai Genesis: система управления двигателем / Расположение компонентов и компонентов

Расположение компонентов

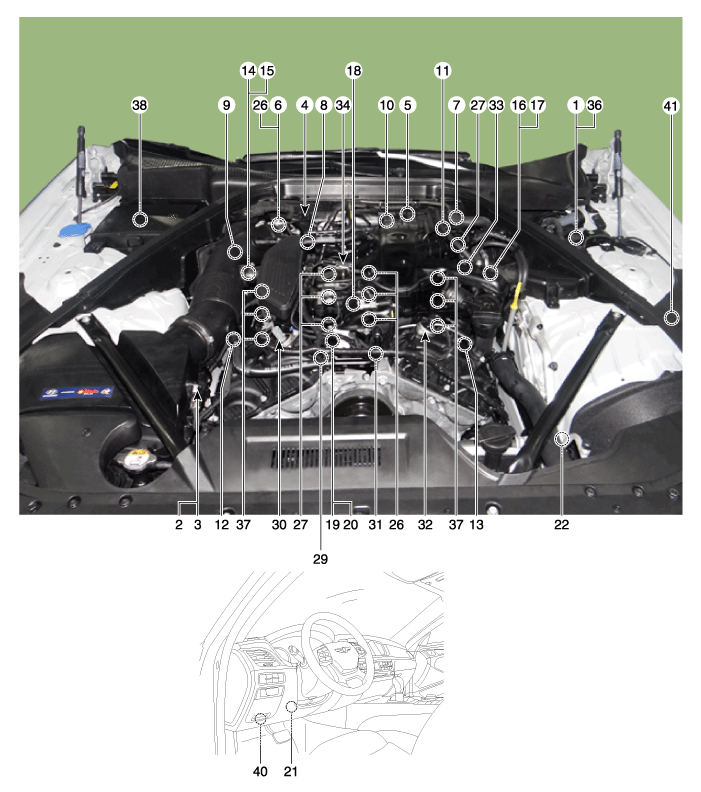

1. ECM (модуль управления двигателем)
2. Датчик барометрического давления (ДДД)
3. Датчик температуры впускного воздуха (IATS)
4. Датчик абсолютного давления в коллекторе (MAPS)
5. Датчик температуры охлаждающей жидкости двигателя (ECTS)
6. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC]
7. Датчик положения коленчатого вала (CKPS)
8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
10. Датчик положения распределительного вала (CMPS) [ряд 2/впуск]
11. Датчик положения распределительного вала (CMPS) [ряд 2/выхлоп]
12. Датчик детонации (КС) [Банк 1]
13. Датчик детонации (КС) [Банк 2]
14. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1]
15. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2]
16. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 1]
17. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 2]
18. Датчик давления в рампе (RPS)
19. Датчик температуры масла CVVT (OTS)
20. Датчик давления масла CVVT (OPS)
21. Датчик положения акселератора (APS)
22. Датчик давления кондиционера (APT)
23. Датчик давления в топливном баке (FTPS)

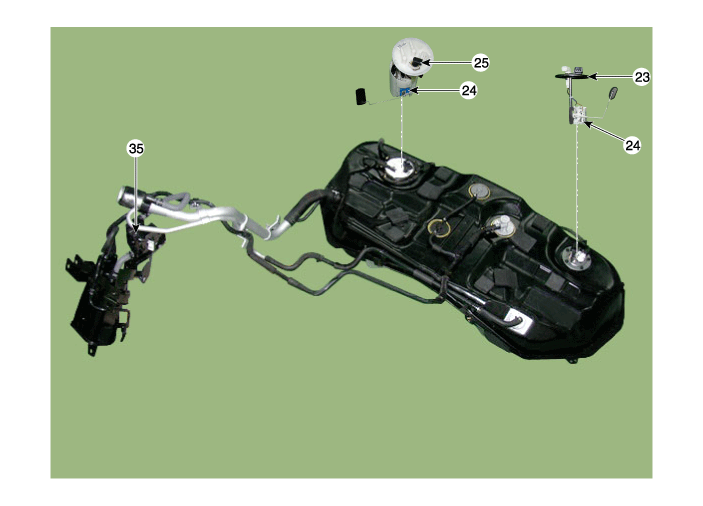

24. Датчик уровня топлива (ДУТ)
25. Датчик давления топлива (FPS)
26. ETC Motor (встроенный информационный модуль ETC)
27. Инжектор
28. Электромагнитный клапан управления продувкой (PCSV)
29. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
30. Масляный регулирующий клапан CVVT (OCV) [ряд 1/выхлоп]
31. Масляный регулирующий клапан CVVT (OCV) [ряд 2/впуск]
32. Масляный регулирующий клапан CVVT (OCV) [ряд 2/выхлоп]
33. Клапан контроля давления топлива (FPCV)
34. Электромагнитный клапан переменного впуска (VIS)
35. Клапан закрытия канистры (CCV)
36. Коробка привода форсунки (IDB)
37. Катушка зажигания
38. Главное реле
39. Реле топливного насоса
40. Разъем канала передачи данных (DLC) [16-контактный]
41. Универсальный контрольный разъем [20 контактов]

1. ECM (модуль управления двигателем)
36. Коробка привода форсунки (IDB)
2. Датчик барометрического давления (ДДД)
3. Датчик температуры впускного воздуха (IATS)

4. Датчик абсолютного давления в коллекторе (MAPS)
6. Датчик положения дроссельной заслонки (TPS) [встроен в модуль ETC]
26. Двигатель ETC [интегрирован в модуль ETC]
5. Датчик температуры охлаждающей жидкости двигателя (ECTS)

7. Датчик положения коленчатого вала (CKPS)
8. Датчик положения распределительного вала (CMPS) [ряд 1/впуск]
10. Датчик положения распределительного вала (CMPS) [ряд 2/впуск]

9. Датчик положения распределительного вала (CMPS) [ряд 1/выхлоп]
11. Датчик положения распределительного вала (CMPS) [ряд 2/выхлоп]

12. Датчик детонации (КС) [Банк 1]
13. Датчик детонации (КС) [Банк 2]

14. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 1]
15. Датчик кислорода с подогревом (HO2S) [ряд 1 / датчик 2]

16. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 1]
17. Датчик кислорода с подогревом (HO2S) [ряд 2 / датчик 2]

18. Датчик давления в рампе (RPS)
21. Датчик положения акселератора (APS)

22. Датчик давления кондиционера (APT)
23. Датчик давления в топливном баке (FTPS)

24. Датчик уровня топлива (ДУТ)
25. Датчик давления топлива (FPS)
27. Инжектор

28. Электромагнитный клапан управления продувкой (PCSV)
29. Масляный регулирующий клапан CVVT (OCV) [ряд 1/впуск]
31. Масляный регулирующий клапан CVVT (OCV) [ряд 2/впуск]

30. Клапан управления маслом CVVT (OCV) [ряд 1/выхлоп]
34. Электромагнитный клапан переменного впуска (VIS)
32. Клапан управления маслом CVVT (OCV) [ряд 2/выхлоп]

33. Клапан контроля давления топлива (FPCV)

35. Клапан закрытия канистры (CCV)

37. Катушка зажигания
38. Главное реле

39. Реле топливного насоса
41. Многоцелевой контрольный разъем [20Pin]
