Hyundai Genesis: схематические схемы системы управления двигателем / кислородного датчика с подогревом (HO2S)

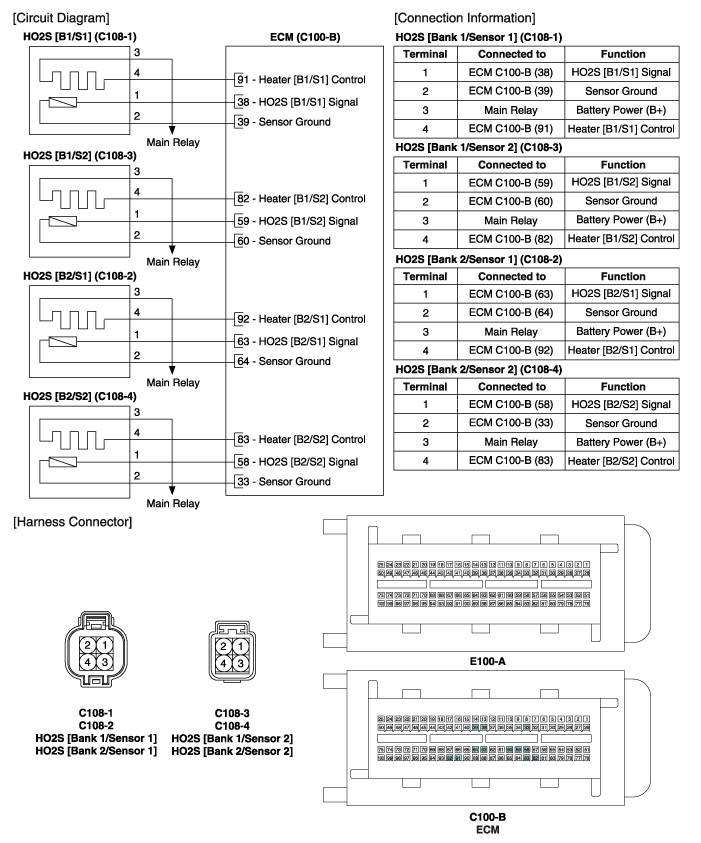

Принципиальная электрическая схема

Датчик кислорода с подогревом (HO2S) Поиск и устранение неисправностей

Форма сигнала ...

Подогреваемый кислородный датчик (HO2S) Процедуры ремонта

осмотр 1. Выключите зажигание. 2. Отсоедините разъем датчика HO2S. 3. Измерьте сопротивление между клеммами 1 и 2 датчика HO2S. 4. Убедитесь, что сопротивление находится в пределах спецификации ...

Дополнительная информация:

Hyundai Genesis (DH) 2013-2016 Руководство по техническому обслуживанию: Процедуры ремонта лампы настроения в дверях

Удаление 1. Отсоедините отрицательную (-) клемму аккумуляторной батареи. 2. Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери») 3. Отсоедините разъемы дверной лампы настроения (А). 4. Снимите лампу настроения двери (A), предварительно ослабив винты (3EA). 5. Если необходимо заменить б...

Hyundai Genesis (DH) 2013-2016 Руководство по обслуживанию: Принципиальные схемы блока PGS (заднего и слепого блока)

Принципиальная электрическая схема Входное/выходное напряжение на клеммах No.SignalDescriptionlevel1ACCACCOFF(менее 1В), ON(более 8В)4C-CAN-LHigh Speed ​​CAN low-11V-OUTVideo Out-13IGNIGN SignalON(Более 9В) / OFF(менее 1В)16C-CAN-HHigh Speed ​​CAN high-18GND-RRЗадняя камера GND-19REAR-POWERVCC-REARON(6~7V) / ...
