Hyundai Genesis: схематические схемы системы управления двигателем / электромагнитного клапана управления продувкой (PCSV)

Hyundai Genesis (DH) 2013-2016 Руководство по ремонту / Управление двигателем/топливная система / Система управления двигателем / Принципиальные схемы электромагнитного клапана управления продувкой (PCSV)

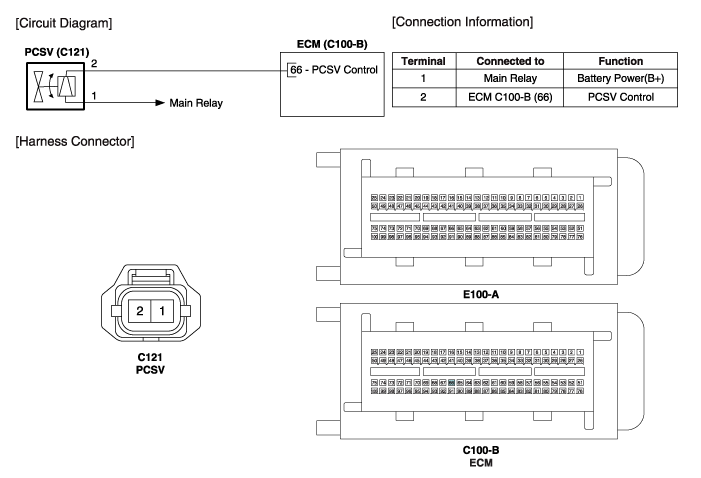

Принципиальная электрическая схема

Технические характеристики электромагнитного клапана управления продувкой (PCSV)
Спецификация ПозицияХарактеристикиСопротивление катушки (?)22,0 ~ 26,0 [20°C(68°F)] ...
Электромагнитный клапан управления продувкой (PCSV) Процедуры ремонта
осмотр 1. Выключите зажигание. 2. Отсоедините разъем PCSV. 3. Измерьте сопротивление между клеммами 1 и 2 PCSV. 4. Убедитесь, что сопротивление находится в пределах спецификации ...
