Hyundai Genesis: схематические схемы системы управления двигателем / датчика абсолютного давления во впускном коллекторе (MAPS)
Hyundai Genesis (DH) 2013-2016 Руководство по ремонту
/
Управление двигателем/топливная система
/
Система управления двигателем
/ Принципиальные схемы датчика абсолютного давления в коллекторе (MAPS)

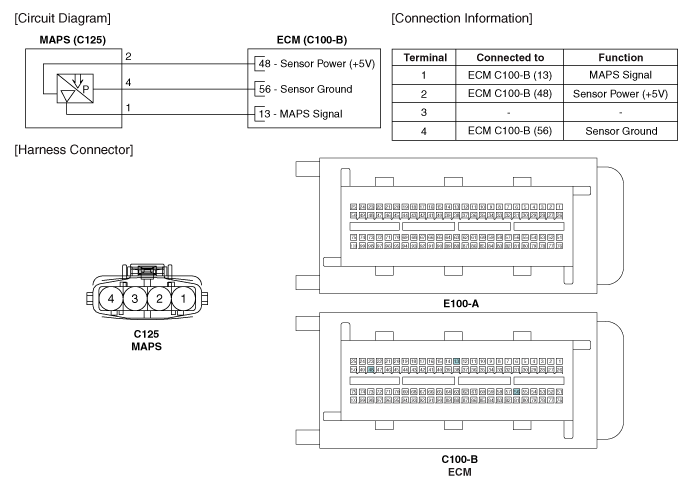

| Принципиальная электрическая схема |
Датчик абсолютного давления во впускном коллекторе (MAPS) Процедуры ремонта
осмотр
1.
Подключите GDS к разъему канала передачи данных (DLC).
2.
Измерьте выходное напряжение MAPS на холостом ходу и при включенном зажигании.
СостояниеВыходное напряжение (В)IG ONПрибл. 4.44VIdleApp ...
