Hyundai Genesis: Поиск и устранение неисправностей системы управления двигателем / кислородного датчика с подогревом (HO2S)

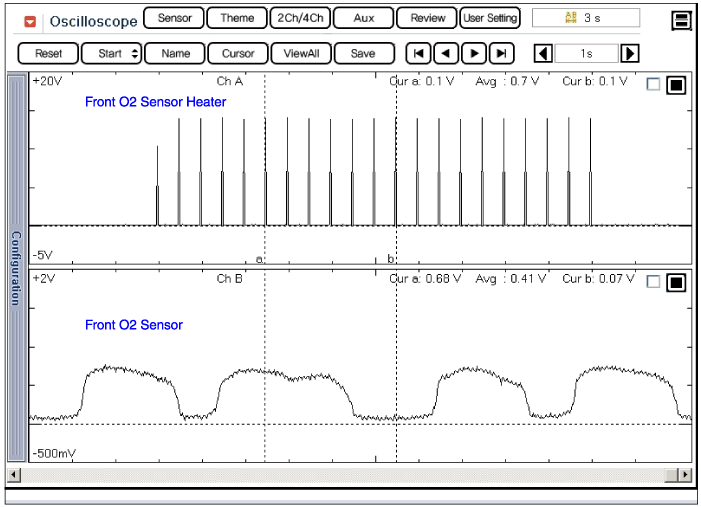

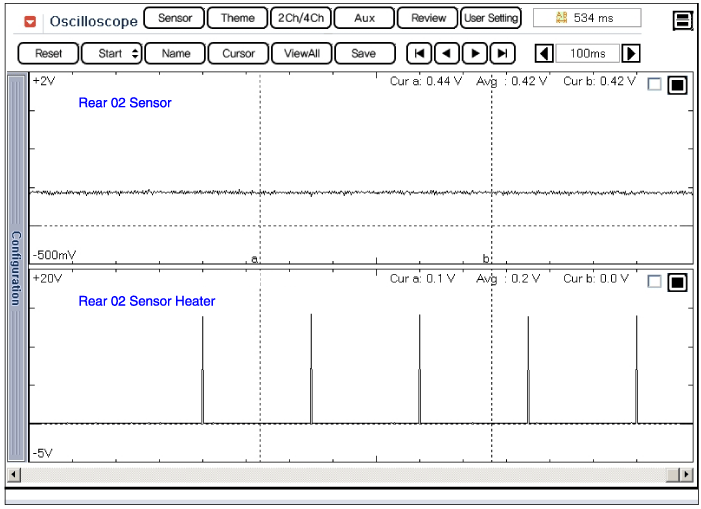

Форма сигнала

Технические характеристики датчика кислорода с подогревом (HO2S)

Спецификация Соотношение A/F (?) Выходное напряжение (В) RICHМин. 0.8LEANМакс. 0,1 ПозицияХарактеристикиСопротивление нагревателя (?)3,0 ~ 4,1 [20°C(68°F)] ...

Принципиальные схемы кислородного датчика с подогревом (HO2S)

Принципиальная электрическая схема ...
