Процедуры ремонта системы ETC (электронного управления дроссельной заслонкой)

осмотр

Если обороты холостого хода нестабильны или двигатель останавливается, проверьте работу модуля ETC с помощью диагностического прибора GDS. И при необходимости очистить нагар в корпусе дроссельной заслонки.

1. 1
   Подключите GDS к разъему канала передачи данных (DLC).
2. 2
   Выберите «Управление программным обеспечением автомобиля» > «Проверка/тестирование» > «Тест производительности ETC» в меню GDS.
3. 3

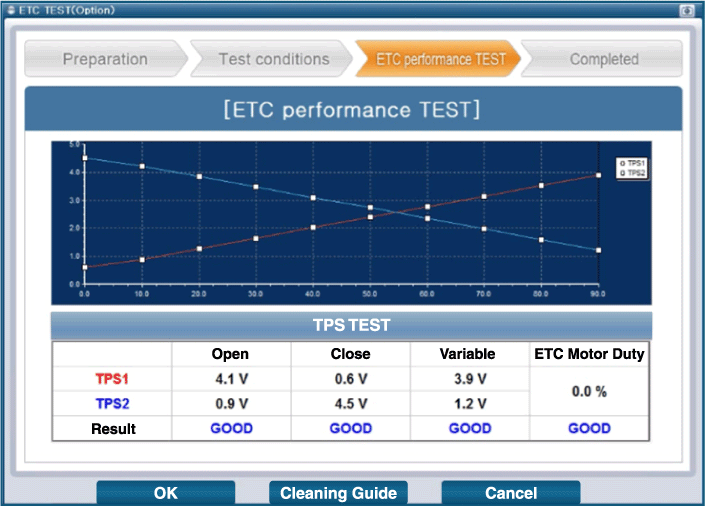

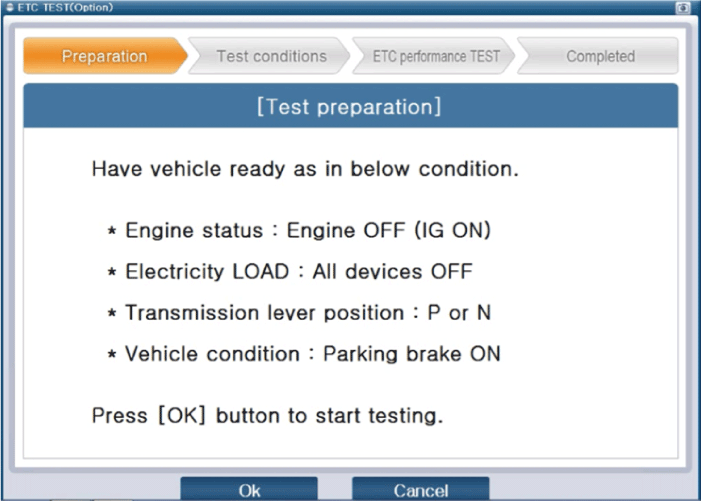

   Выполните процедуру «Проверка модуля ETC» в соответствии с сообщением.



4. 4
   Если результат проверки модуля ETC или сигнала TPS показывает NG, выполните очистку модуля ETC.



Удаление

1. 1
   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2. 2
   Снимите шланг воздухозаборника. (См. Механическая система двигателя — «Система впуска и выпуска»)
3. 3
   Отсоедините разъем модуля ETC (А).



4. 4
   Отсоедините шланг охлаждающей жидкости (А).





5. 5
   Снимите модуль ETC (B) с двигателя, ослабив установочный болт (A).



Уборка

1. 1
   Снимите модуль ETC. (См. Система управления двигателем — «Модуль ETC».)
2. 2
   Сохраняйте открытое положение модульной пластины ETC с помощью фиксирующего приспособления.



3. 3
   Очистите загрязненную часть корпуса дроссельной заслонки мягкой и безворсовая ткань, смоченная моющим средством для предотвращения попадания посторонних предметов от входа.



   Не распыляйте чистящее средство непосредственно на модуль ETC. Для очистки нагара используйте мягкую безворсовую ткань. Будьте осторожны, чтобы не стереть покрытие (A) вокруг вала. Если покрытие будет удалено, это может привести к плохому управлению холостым ходом. чрезмерной утечкой воздуха или посторонними предметами в подшипнике вал.

4. 4
   После очистки переустановите модуль ETC и выполните процедуру обучения модуля ETC. (См. Система управления двигателем — «Регулировка модуля ETC».)

Монтаж

Установите компонент с указанным моментом затяжки. Обратите внимание, что внутреннее повреждение может произойти, если компонент упадет. Если компонент упал, осмотрите его перед установкой.

При очистке корпуса дроссельной заслонки очистите клапан и нагар в отверстии тряпкой, смоченной очистителем.

Не распыляйте очиститель двигателя на корпус дроссельной заслонки.

Будьте осторожны, чтобы пальцы или ткань не попали в клапан. При установке корпуса дроссельной заслонки следите за тем, чтобы в корпус дроссельной заслонки не попали посторонние предметы.

1. Для установки выполните процедуру удаления в обратном порядке.

   ---

   Электронный корпус дроссельной заслонки Монтажный болт: 7,8 ~ 11,8 Н·м

   ---

Корректирование

Процедура обучения модуля ETC

При замене нового модуля ETC или его переустановке необходимо выполнить процедуру обучения модуля ETC.

1. 1
   Удерживайте ключ зажигания или кнопку запуска в положении IG ON в течение 1 минуты.
2. 2
   После запуска двигателя выдержать холостой ход в течение 15 минут.
3. 3
   Выключите ключ зажигания или кнопку запуска и удерживайте в течение 1 минуты.
4. 4
   Снова запустите двигатель и проверьте плавность холостого хода.

Соответствующие коды DTC могут отображаться, если после замены модуля ETC не выполняется процедура обучения модуля ETC.
