Блок управления АБС

Компоненты и расположение компонентов

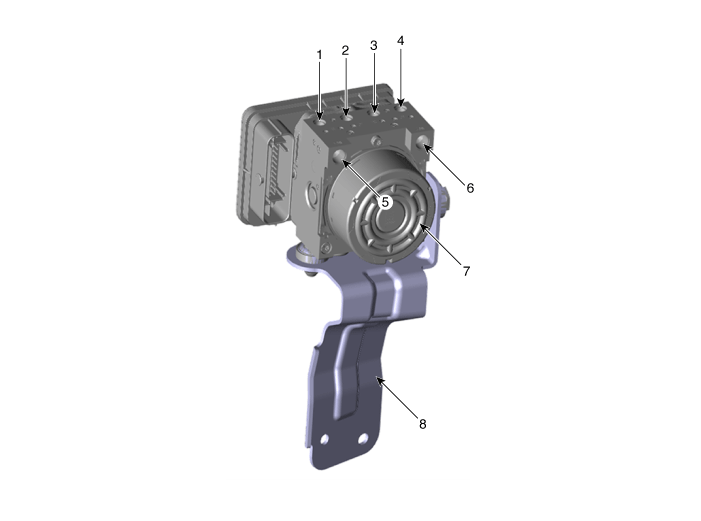

Компоненты

Процедуры ремонта

Удаление

1. 1

   Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

2. 2

   Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

3. 3

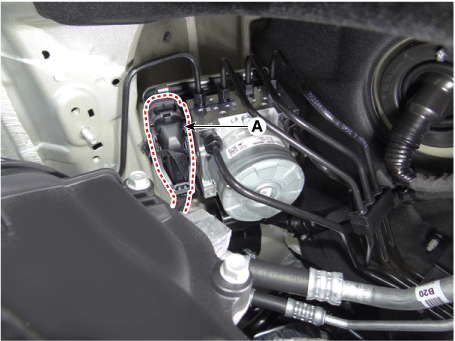

   Потяните вверх фиксатор разъема ABS (А), а затем отсоедините разъем.



4. 4

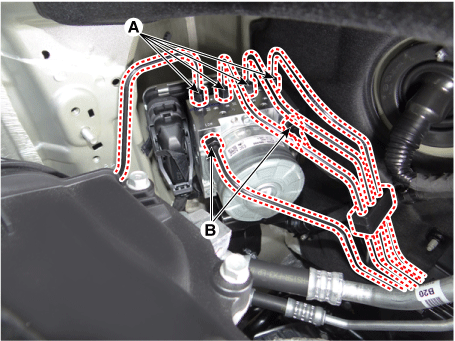

   Отсоедините тормозные трубки от АБС, отвернув гайки против часовой стрелки. с помощью гаечного ключа.

   Момент затяжки :

   A: 12,7–16,7 Н·м

   B: 18,6–23 Н·м



5. 5

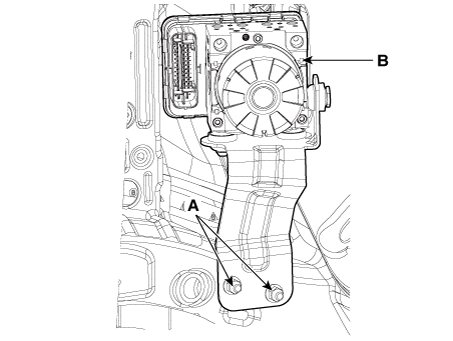

   Ослабьте гайки кронштейна АБС (А), затем снимите АБС и кронштейн.

   Момент затяжки: 16,7–26 Н·м



Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Прокачка тормозной системы»)

3. 3

   Проведите вариантное кодирование.

4. 4

   Проведите автоматическую калибровку сенсора.

5. 5

   Проведите калибровку датчика продольного ускорения.

Процедура диагностики с использованием диагностического прибора

Выполните диагностическую процедуру с помощью диагностического устройства, как показано ниже:

Подсоедините разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя. площадку для устройства самодиагностики, а затем поверните устройство самодиагностики после ключа включен.

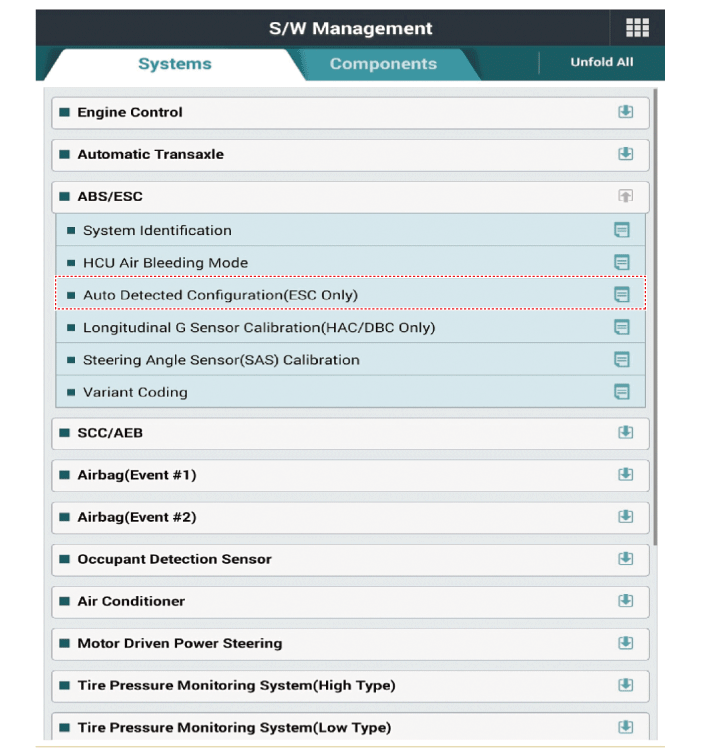

Выберите «модель автомобиля» и «ABS/ESC» на экране выбора автомобиля KDS, затем выберите ОК.

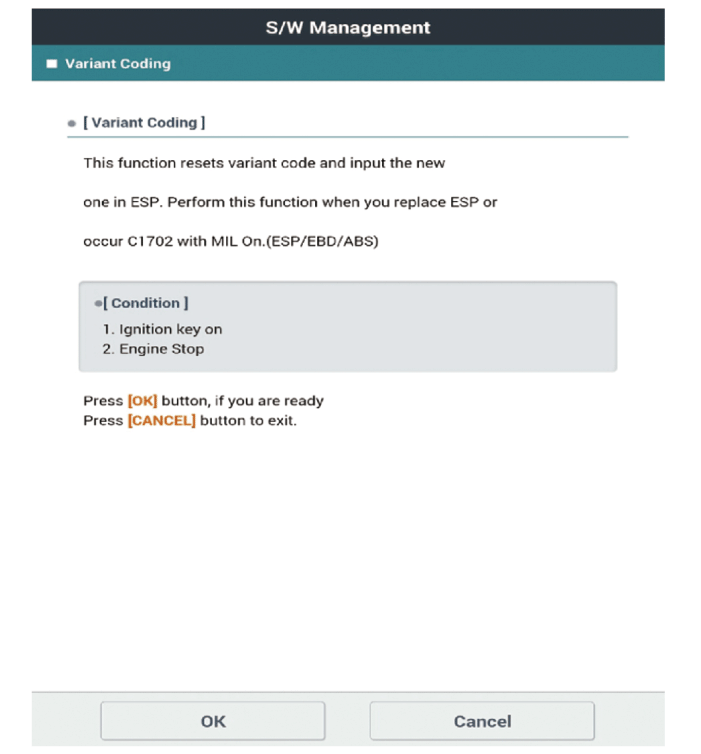

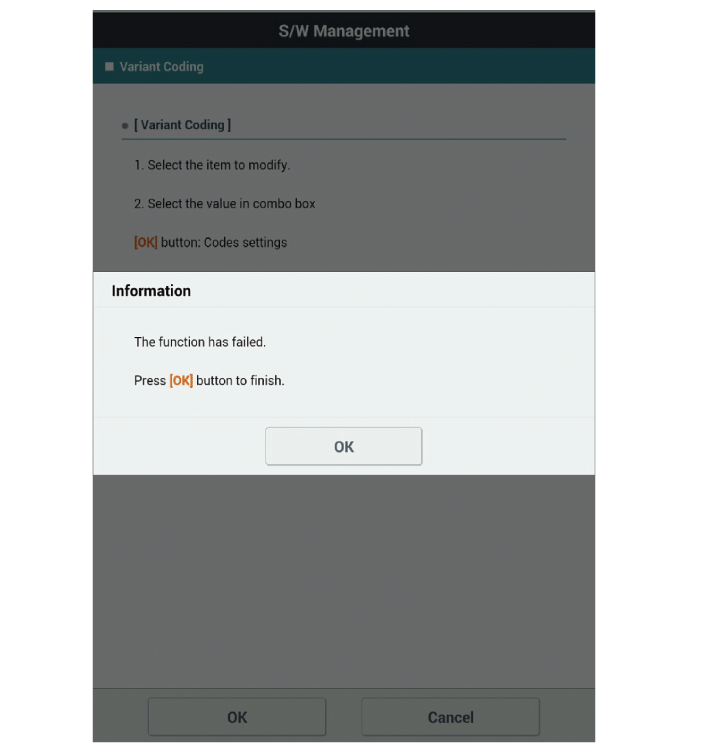

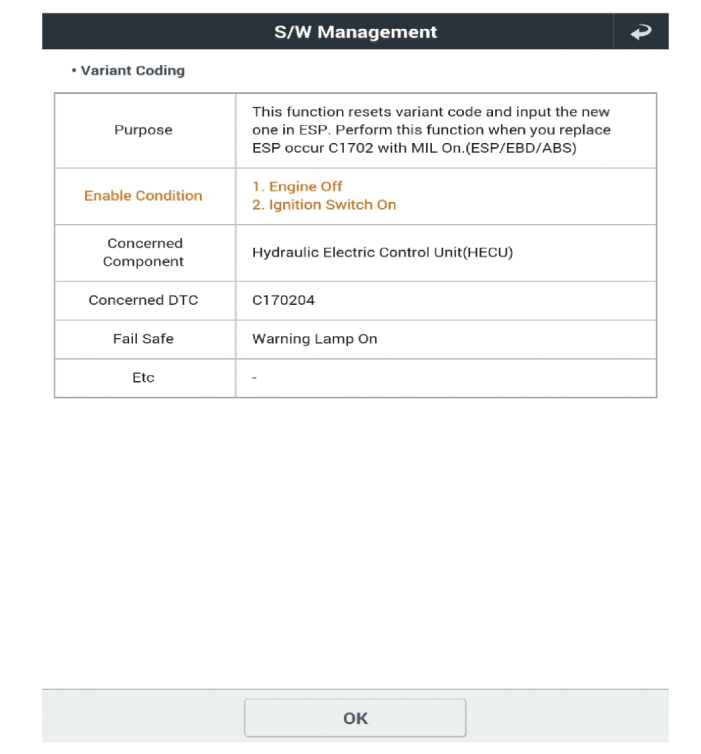

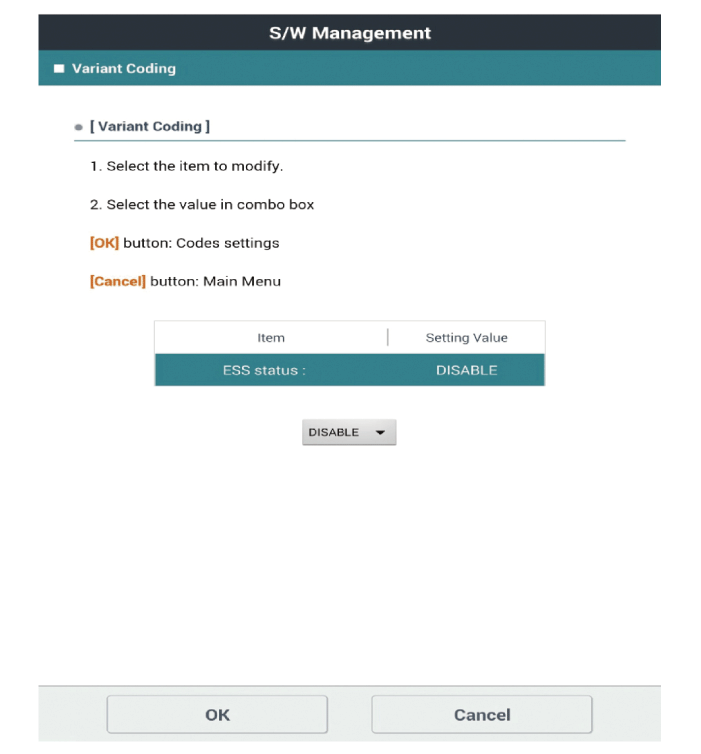

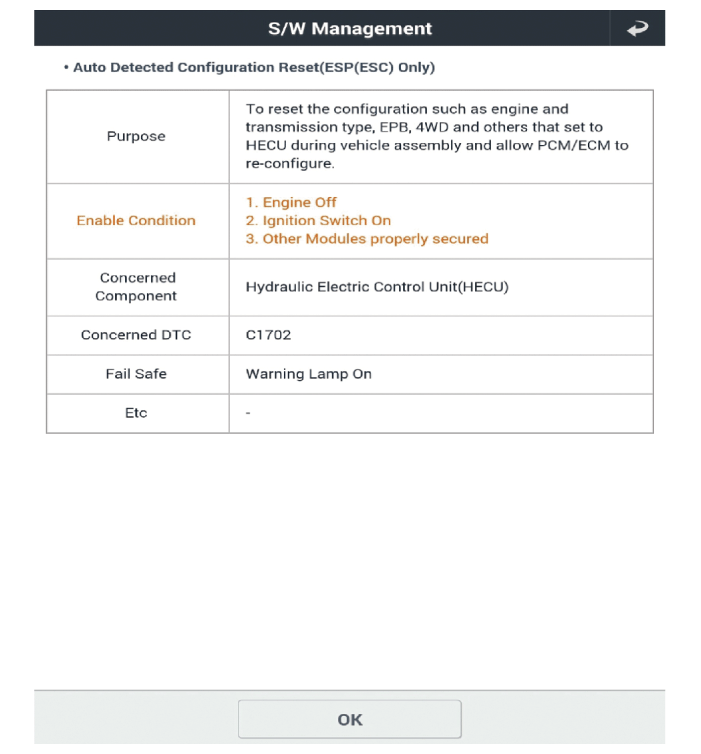

[Вариант кодирования]

[Автоматическая калибровка датчика]

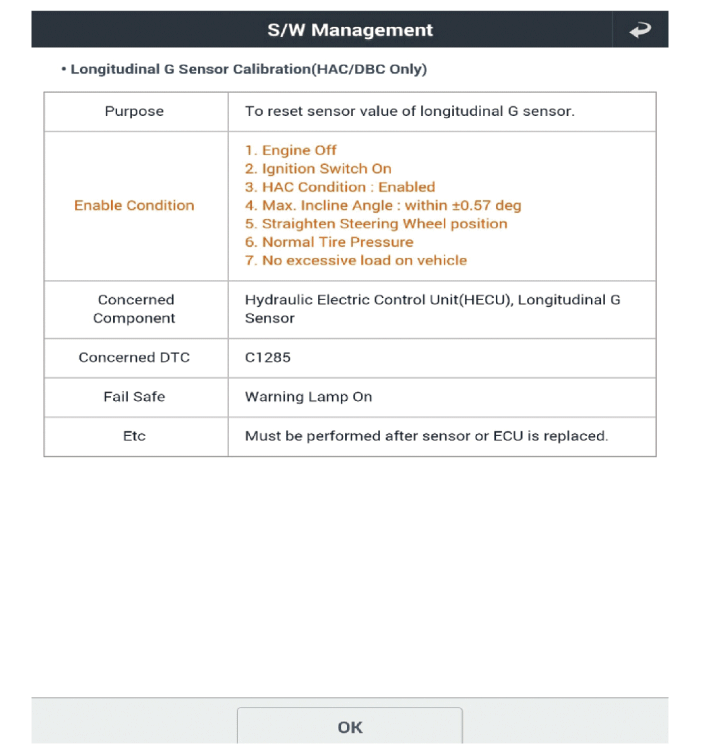

[Калибровка датчика продольного ускорения]
