Датчик скорости переднего колеса

Компоненты и расположение компонентов

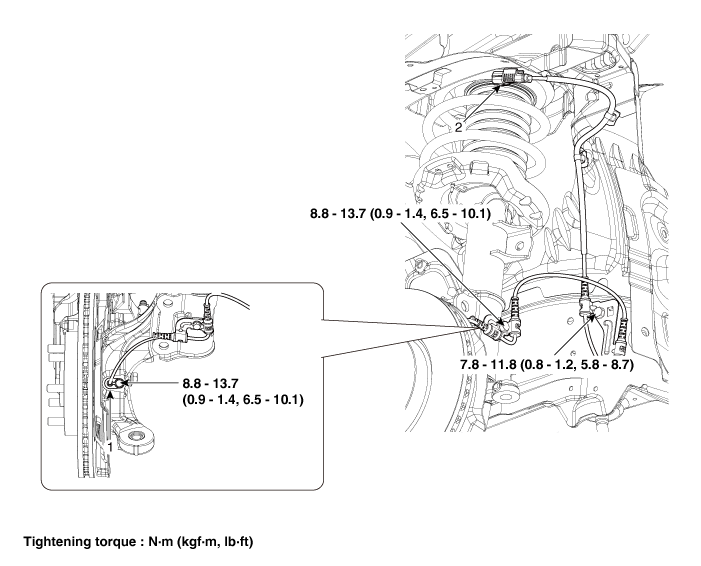

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

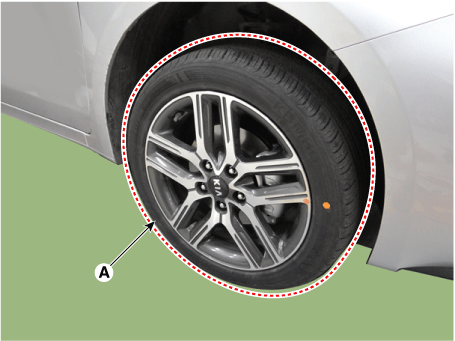

   Снимите переднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



3. 3

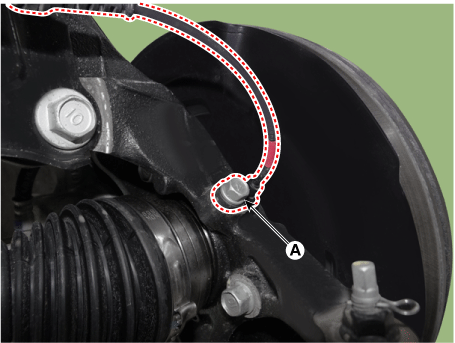

   Отсоедините датчик скорости переднего колеса (А).

   Момент затяжки : 8,8–13,7 Н·м



4. 4

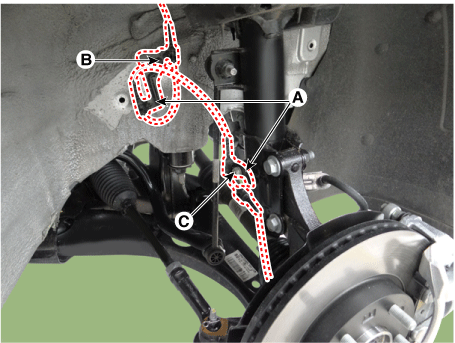

   Отсоедините кронштейны датчика скорости переднего колеса (А), ослабив болты.

   Момент затяжки :

   Болт (B): 7,8–11,8 Н·м

   Болт (C): 8,8–13,7 Н·м



5. 5

   Снимите защиту переднего колеса.

   (См. Кузов — «Защита переднего колеса»)

6. 6

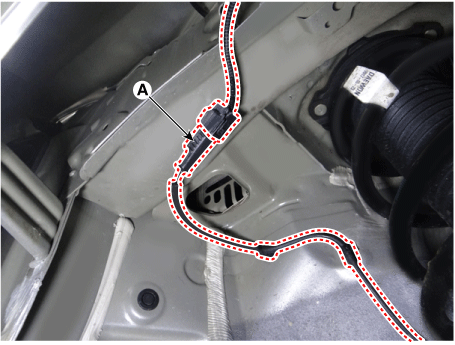

   Отсоедините разъем (А) и снимите датчик скорости переднего колеса.



7. 7

   Установите в порядке, обратном снятию.

осмотр

1. 1

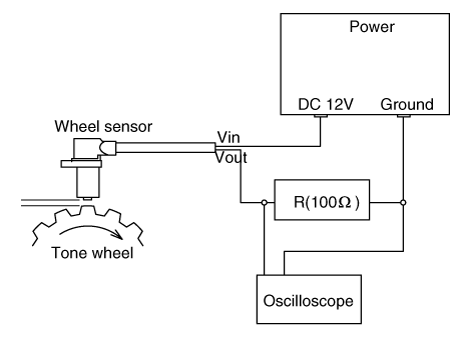

   Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.



2. 2

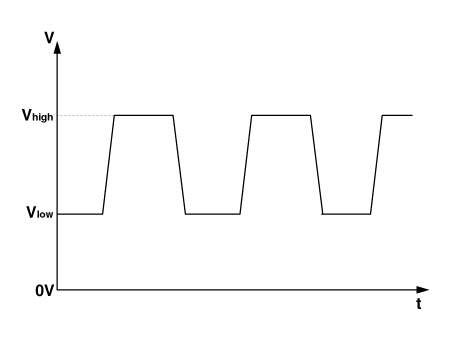

   Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.



   V_низкий: 0,59–0,84 В V_высокий: 1,18–1,68 В Диапазон частот: 1–2 500 Гц
