Kia Forte: система двойного сцепления / вилка сцепления и выжимной подшипник

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система DCT (трансмиссия с двойным сцеплением) / Двойная система сцепления / Вилка сцепления и подшипник сцепления

Компоненты и расположение компонентов

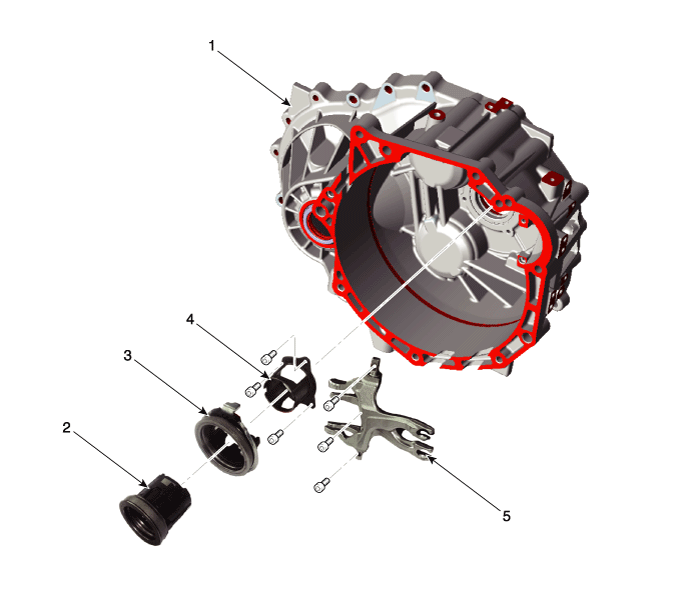

Компоненты

1. Картер сцепления
2. Подшипник сцепления 2 (Четный)
3. Подшипник сцепления 1 (нечетный)

4. Втулка подшипника сцепления
5. Вилка включения сцепления

Видеоклип

Вилка включения сцепления и сцепление Подшипник удалить05:06 Схватить Установка вилки захвата и подшипника захвата05:06

Удаление

(См. видеоклип)

1.	Снимите коробку передач с двойным сцеплением с автомобиля. (См. систему DCT — «DCT»)

2.	Снимите узел двойного сцепления. (См. Система двойного сцепления — «Узел двойного сцепления»)

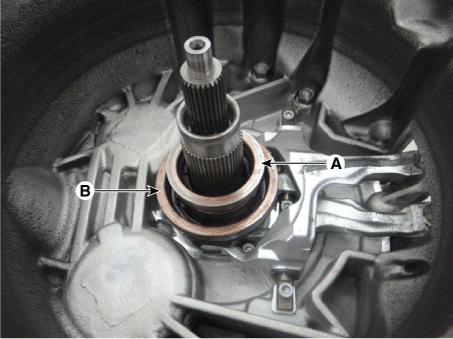

3.	Снимите подшипник выключения сцепления 1 (В) и 2 (А).

4.	Снимите вилку включения сцепления (А) и втулку подшипника включения (В).

Монтаж

(См. видеоклип)

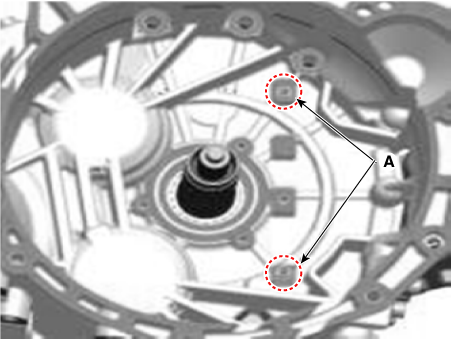

Проверьте собранное состояние установочных штифтов (A).

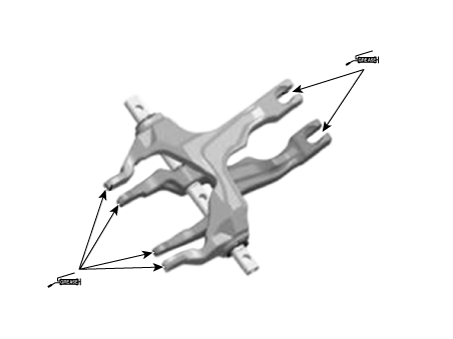

Нанесите смазку на концевую часть вилки.

Специфицированная смазка : Консистентная смазка для автомобилей с противозадирными свойствами

Количество : 0,1 - 0,2 г

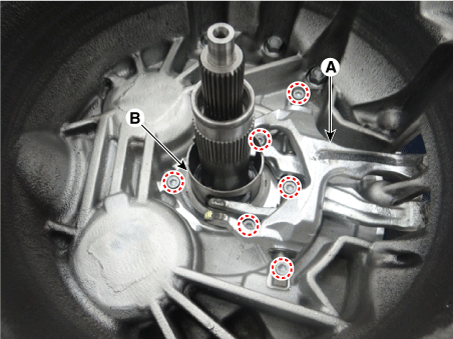

Установите вилку включения сцепления (А) и втулку подшипника (В) вместе.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

•	Точно установите вилку включения муфты вала, чтобы дюбельный штифт.

•	Предварительно затяните каждый болт, а затем полностью затяните болты. к указанному крутящему моменту.

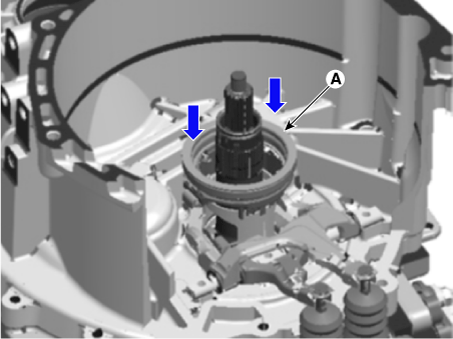

Установите выжимной подшипник 1 (А).

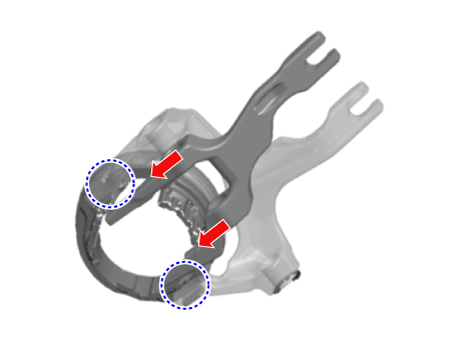

Совместите пластиковую направляющую подшипника и вилку включения сцепления. 1.

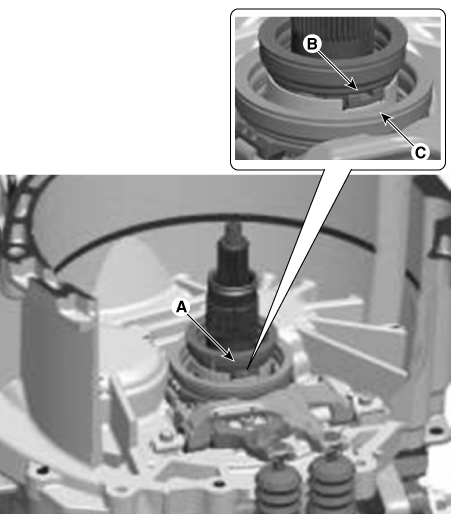

Установите выжимной подшипник 2 (А).

Убедитесь, что пластиковая заглушка подшипника (B) установлена во втулке. (С).

5.	Установите узел двойного сцепления. (См. Система двойного сцепления — «Узел двойного сцепления»)

6.	Установите коробку передач с двойным сцеплением на автомобиль. (См. систему DCT — «DCT»)

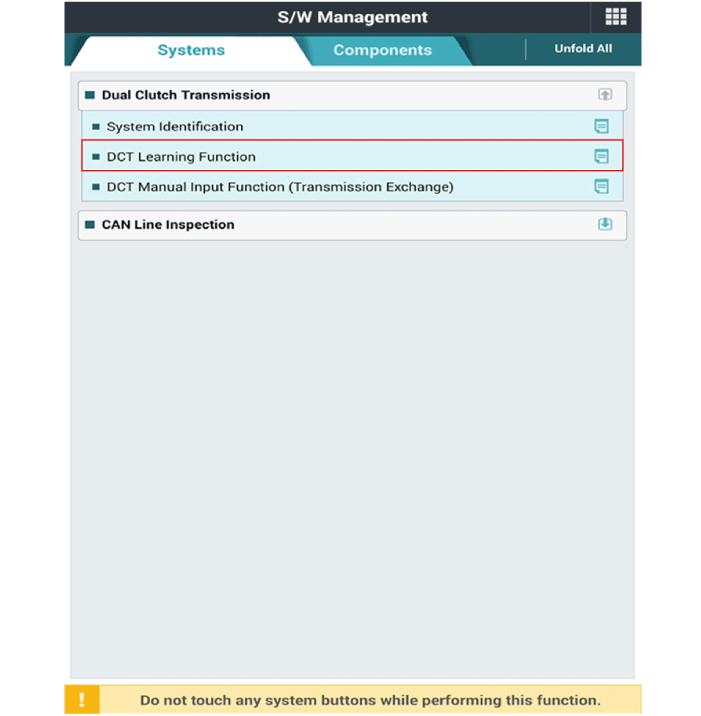

7.	Выполните процедуру обучения точки касания сцепления с помощью KDS.
