Kia Forte: система двойного сцепления / узел двойного сцепления

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Система DCT (трансмиссия с двойным сцеплением) / Двойная система сцепления / Сборка двойного сцепления

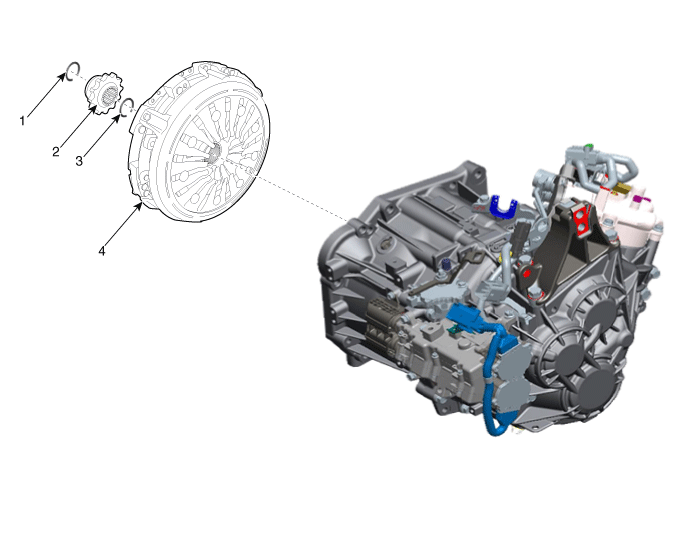

Компоненты и расположение компонентов

Компоненты

1. Стопорное кольцо
2. Сплайн-концентратор

3. Стопорное кольцо
4. Двойное сцепление в сборе

Видеоклип

Снятие узла двойного сцепления03:00 Двойной Установка сцепления в сборе10:41 Двойной Регулировка штока привода сцепления (замена узла двойного сцепления)05:49

Удаление

(См. видеоклип)

1.	Снимите коробку передач с двойным сцеплением с автомобиля. (См. систему DCT — «DCT»)

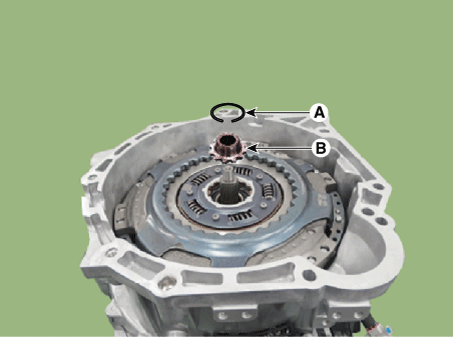

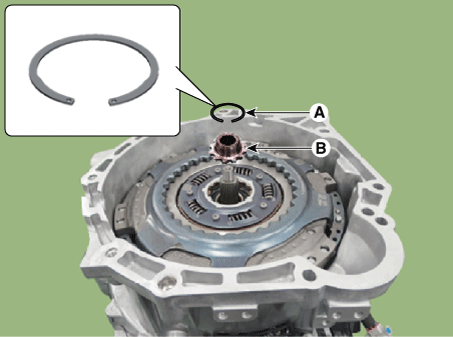

2.	Снимите шлицевую втулку (B) после удаления стопорного кольца (A).

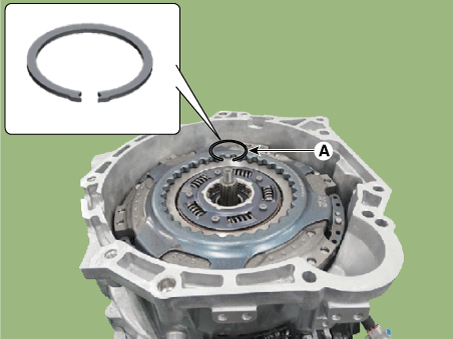

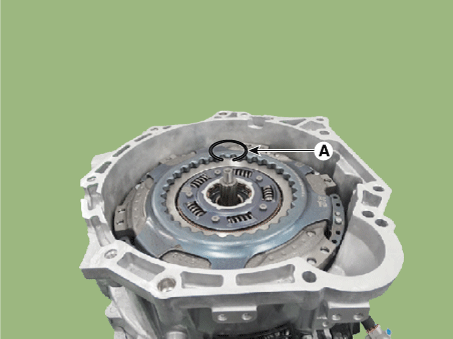

3.	Снимите стопорное кольцо (А).

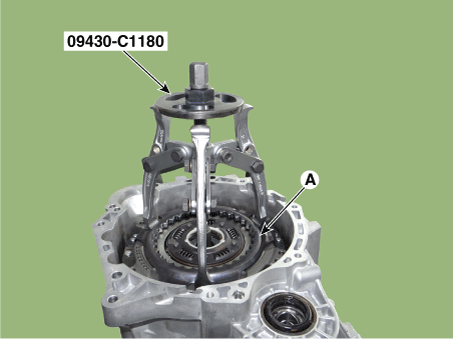

4.	Снимите узел двойного сцепления (А) с помощью специального инструмента для обслуживания. (09430-C1180).

Монтаж

(См. видеоклип)

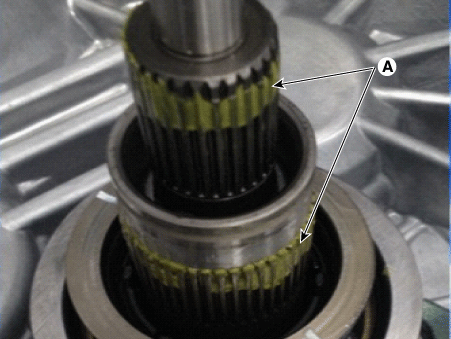

•	Убедитесь, что шлицевая часть входного вала (A) достаточно смазана. перед установкой узла двойного сцепления. Если шлицы входного вала часть не смазана, нанесите смазку на 10 мм на каждом конце шлица.

•	Если нанести чрезмерное количество смазки, она может рассыпаться под действием центробежной силы, загрязняя диск сцепления. Это может привести к потере силы трения.

Специфицированная смазка : Консистентная смазка для автомобилей с противозадирными свойствами

Количество : 0,15 - 0,25 г

Если узел двойного сцепления нуждается в замене, выполните компенсацию износа сцепления. Инициализировать.

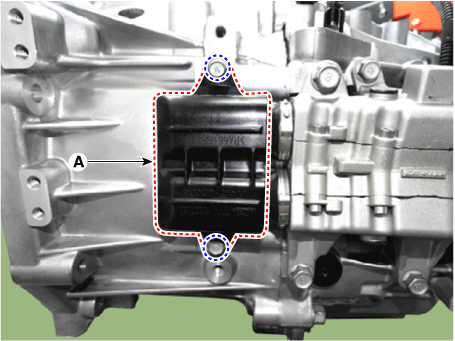

(1)	Снимите кожух вилки (А).

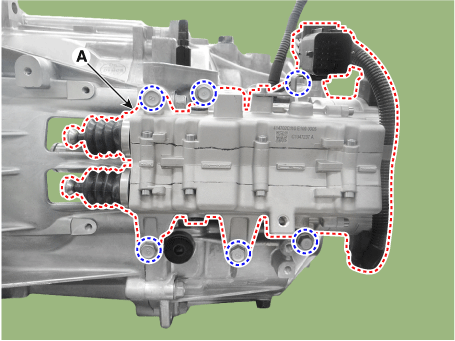

(2)	Снимите узел привода сцепления (А).

(3)	Выполните компенсацию износа сцепления. Инициализировать. (См. Система управления коробкой передач с двойным сцеплением — «Привод сцепления Сборка") (См. видеоклип)

(4)

Установите привод сцепления в сборе (А).

Момент затяжки :

19,6–26,5 Н·м (2,0–2,7 кгс·м, 14,5–19,5 фунт·фут)

(5)

Установите кожух вилки (А).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

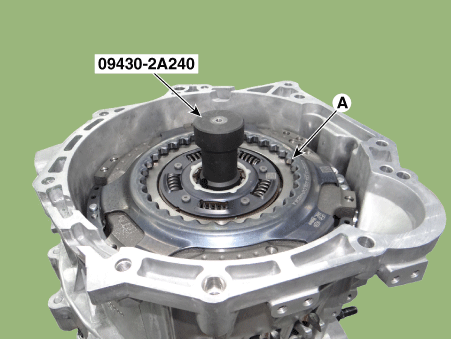

2.	С помощью приспособления для установки двойного сцепления (09430-2A240) установите двойное сцепление сборка.

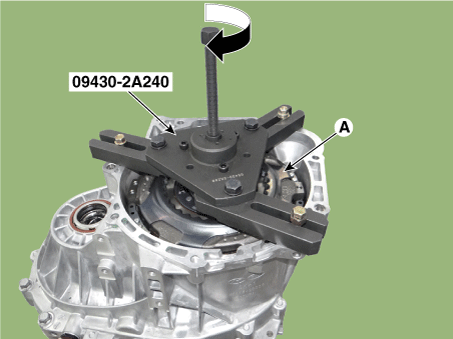

3.	Установите специальный инструмент для обслуживания (09430-2A240) на картер сцепления. сторона. Затем установите узел двойного сцепления (А), вращая вал сервисный инструмент.

4.	Установите стопорное кольцо (А).

5.	Установите шлицевую ступицу (В) и стопорное кольцо (А).

6.	Установите коробку передач с двойным сцеплением на автомобиль. (См. систему DCT — «DCT»)

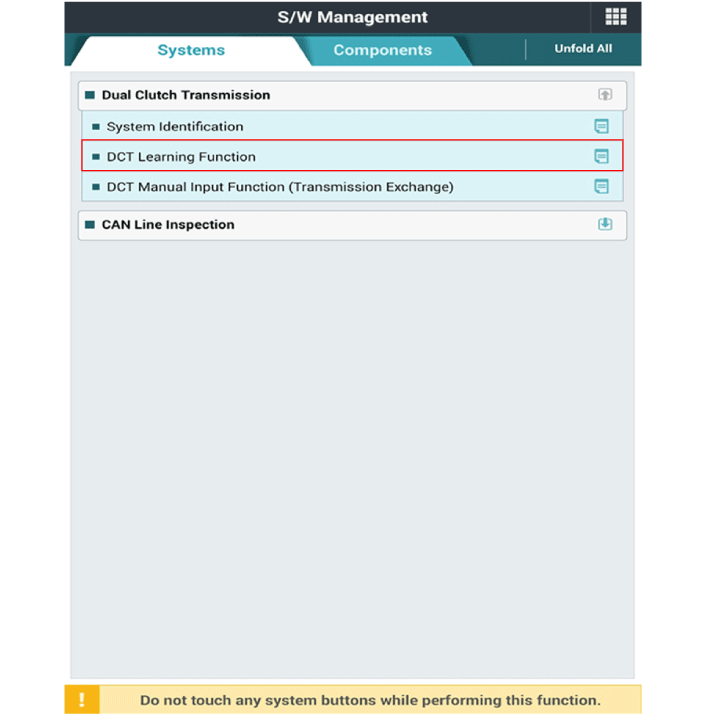

7.	Выполните процедуру обучения точки касания сцепления с помощью KDS.
