Натяжитель приводного ремня

Компоненты и расположение компонентов

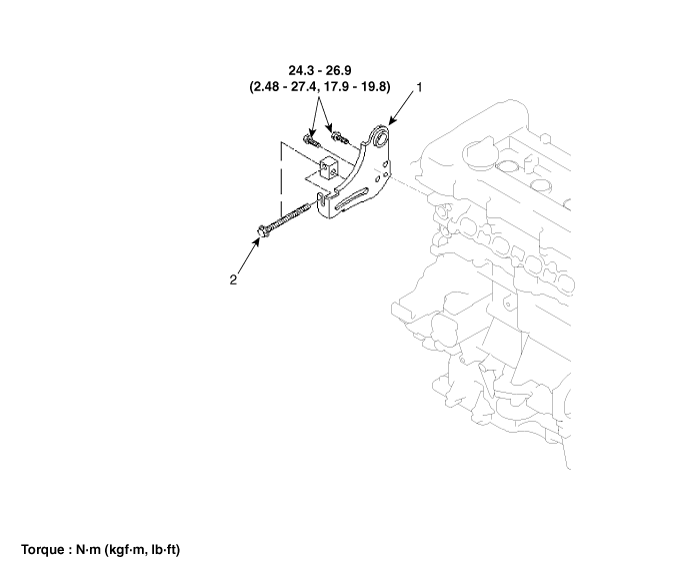

Компоненты

Процедуры ремонта

Снятие и установка

1. 1

   Снимите приводной ремень.

   (См. Система приводного ремня — «Приводной ремень»)

2. 2

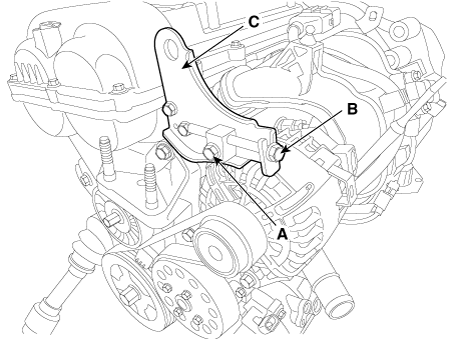

   Ослабьте верхний болт крепления генератора (А).

   Момент затяжки :

   26,5–37 Н·м [тип 10T]

   24,3–27 Н·м [Тип 8T]

3. 3

   Ослабьте регулировочный болт (В).

4. 4

   Снимите кронштейн генератора (С).

   Момент затяжки : 24,3–27 Н·м



5. 5

   Установите в порядке, обратном снятию.

6. 6

   После установки кронштейна генератора отрегулируйте натяжение приводного ремня. затягивая регулировочный болт.

   (См. Система приводного ремня — «Приводной ремень»)
