Kia Forte: механическая система двигателя/блок цилиндров
Киа Kia Forte 2019-2023 (БД) Руководство по ремонту
/
Механическая система двигателя
/ Цилиндрический блок

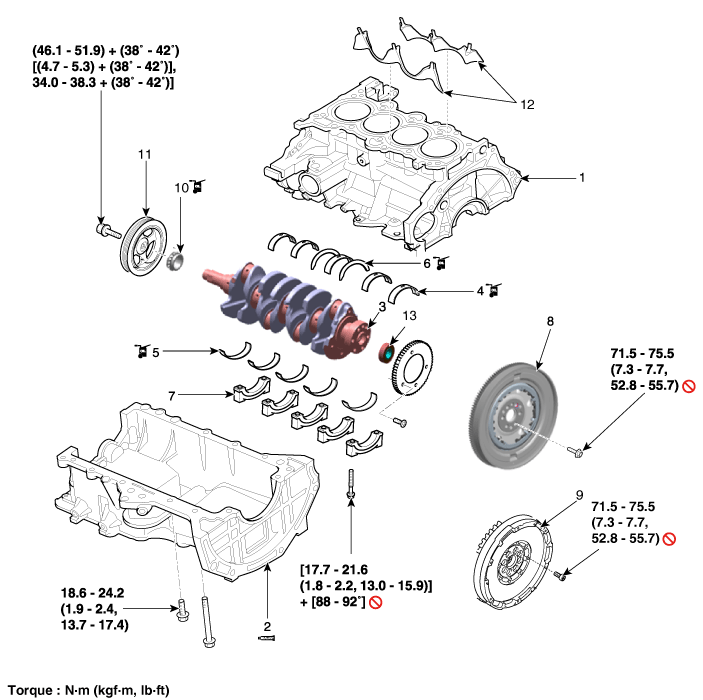

Компоненты и расположение компонентов
| Компоненты |
|
1. Блок цилиндров
2. Каркас лестницы 3. Коленчатый вал 4. Верхний подшипник коленчатого вала 5. Нижний подшипник коленчатого вала 6. Упорный подшипник 7. Крышка коренного подшипника |
8. Внешний демпферный маховик
9. Маховик 10. Звездочка коленчатого вала 11. Демпферный шкив коленчатого вала 12. Вставка водяной рубашки 13. Направляющий подшипник |
- маховое колесо
- Сепаратор водяной рубашки
- Задний сальник
- Поршень и шатун
- коленчатый вал
- Цилиндрический блок
Термостат
Компоненты и расположение компонентов
Компоненты
1. Впускной патрубок для воды
2. Термостат
Процедуры ремонта
Удаление
& ...
маховое колесо
Процедуры ремонта
Снятие и установка
1.
Снимите механическую коробку передач в сборе.
(См. Система механической коробки передач — «Механическая коробка передач»)
(См. ДКП(...
