Kia Forte: механическая система двигателя/система охлаждения

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Механическая система двигателя / Система охлаждения

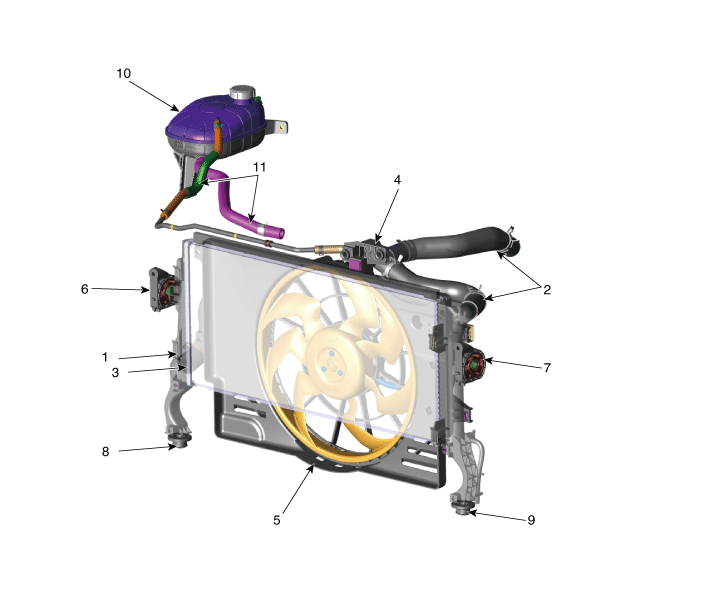

Компоненты и расположение компонентов

Компоненты

1. Радиатор
2. Верхний шланг радиатора
3. Нижний шланг радиатора
4. Заливная горловина в сборе
5. Охлаждающий вентилятор
6. Верхний монтажный кронштейн радиатора (правый)

7. Верхний кронштейн крепления радиатора (левый)
8. Изолятор нижнего крепления радиатора (правый)
9. Изолятор нижнего крепления радиатора (правый)
10. Резервуар
11. Шланг резервуара

Поиск неисправностей

Поиск и устранение неисправностей перегрева двигателя

осмотр

Средство

Визуальный осмотр

Проверить отсутствие охлаждающей жидкости в расширительном бачке.

Повторный осмотр после доливки охлаждающей жидкости.

Проверьте наличие загрязнения охлаждающей жидкости после снятия крышки радиатора.

Будьте осторожны при снятии крышки радиатора с перегретого автомобиля.

Повторный осмотр после замены охлаждающей жидкости.

Осмотрите шланги охлаждающей жидкости (шланги радиатора, шланги шланг масляного радиатора и др.).

После повторной установки шлангов и хомутов повторно проверьте на наличие утечек.

Осмотрите установочную часть штуцера подачи воды на наличие утечек.

Повторно проверьте герметичность после замены уплотнительного кольца.

После затяжки с указанным крутящим моментом повторно проверьте наличие утечек.

Осмотрите приводной ремень (для нормальной работы водяного насоса).

Отрегулируйте натяжение приводного ремня или замените.

Осмотрите место крепления прокладки водяного насоса на наличие утечек.

Повторно проверьте герметичность после замены прокладки.

После затяжки с указанным крутящим моментом повторно проверьте наличие утечек.

Осмотрите датчик температуры охлаждающей жидкости, разъем охлаждающего вентилятора и приколоть.

Переустановите ослабленный разъем.

Замените соответствующую деталь, если контакт разъема поврежден.

Проверьте рабочее состояние охлаждающего вентилятора.
- Проверьте рабочее состояние, включив/выключив регулятор нагревателя A/C.

Не будет работать при низкой температуре окружающей среды.

Проверьте состояние монтажа кабеля заземления.

Диагностическое устройство

Проверьте код самодиагностики с помощью KDS.

Проверьте датчик температуры охлаждающей жидкости, проводку, разъем и т. д.

Осмотр блока

Осмотрите рабочее колесо водяного насоса.

Замените водяной насос.

Проверьте наличие посторонних материалов и состояние клапана термостата.

Осмотрите устройство после удаления посторонних материалов.

Проверьте, не заедает ли клапан термостата.
- Погрузите термостат в воду, нагретую до температуры выше 95°C (203°F), затем нагрейте в течение не менее 3 минут для проверки подъема клапана.

•	Не используйте воду ниже 95°C (203°F).

•	Не нагревайте устройство напрямую, так как это повредит термостат.

Проверьте подъем клапана.
- Замените термостат, если высота подъема клапана ниже спецификации или клапан заклинил.
