Kia Forte: переднее сиденье / каркас переднего сиденья в сборе

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Кузов (внутри и снаружи) / Переднее сиденье / Каркас переднего сиденья в сборе

Компоненты и расположение компонентов

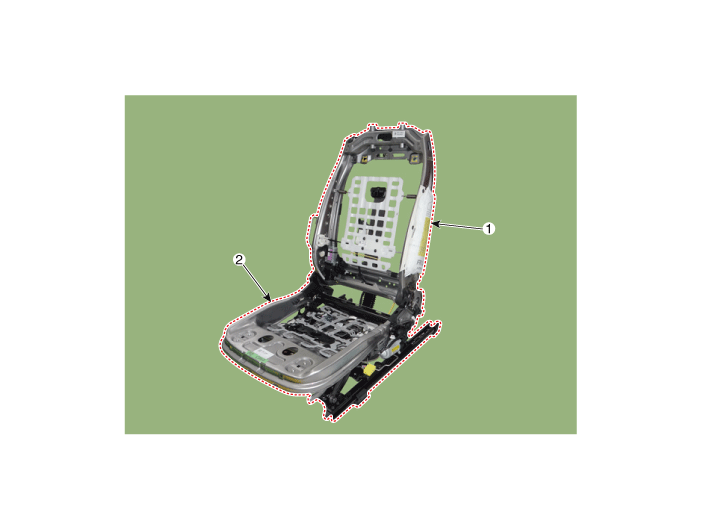

Расположение компонента

1. Каркас спинки переднего сиденья в сборе

2. Каркас подушки переднего сиденья в сборе

Процедуры ремонта

Замена

Наденьте перчатки, чтобы не поранить руки.

•	При удалении плоской отверткой или съемником оберните защитная лента вокруг инструментов для предотвращения повреждения компонентов.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите заднюю крышку переднего сиденья. (См. раздел «Переднее сиденье» — «Задняя крышка переднего сиденья»).

2.	Снимите чехол подушки переднего сиденья. (См. Переднее сиденье — «Чехол подушки переднего сиденья»)

3.	Снимите модуль боковой подушки безопасности (SAB). (См. Модуль подушки безопасности — «Модуль боковой подушки безопасности (SAB))».

4.	Снимите узел поясничной опоры. (См. Электрическая система кузова — «Узел поясничной опоры»)

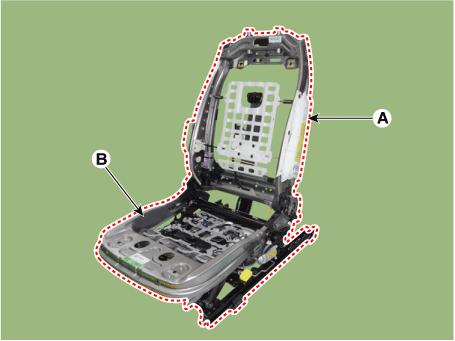

Ослабив болты крепления, отсоедините каркас спинки переднего сиденья. в сборе (A) от каркаса подушки переднего сиденья в сборе (B).

Момент затяжки :

44,1–53,9 Н·м (4,5–5,5 кгс·м, 32,5–39,8 фунт-фут)

Для установки выполните процедуру удаления в обратном порядке.

•	Для сиденья с боковой подушкой безопасности снимите боковую подушка безопасности из рамы сиденья в сборе. (См. Система пассивной безопасности — «Модуль боковой подушки безопасности (SAB))».

•	Перед обслуживанием полностью ознакомьтесь с мерами предосторожности и обслуживанием. процедура, относящаяся к подушке безопасности. (См. Система пассивной безопасности — «Модуль боковой подушки безопасности (SAB))».
