Процедуры ремонта

Снятие и установка

  1. Снимите топливный насос.

    (См. Система подачи топлива — «Топливный насос»)

  2. Снимите датчик топлива.

    (См. Система подачи топлива — «Отправитель топлива»)

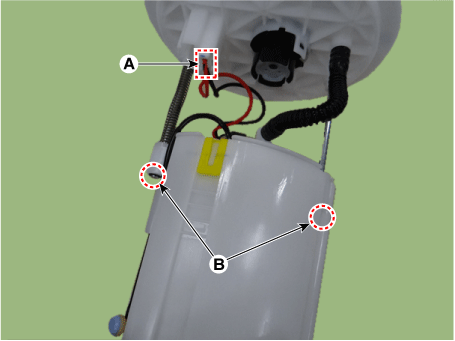

  3. Отсоедините разъем электродвигателя топливного насоса (А).

  4. Снимите головку в сборе, освободив крюки крепления подушки (B).

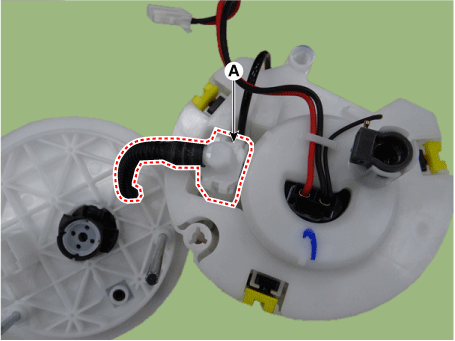

  5. Отсоедините трубку подачи топлива (А).

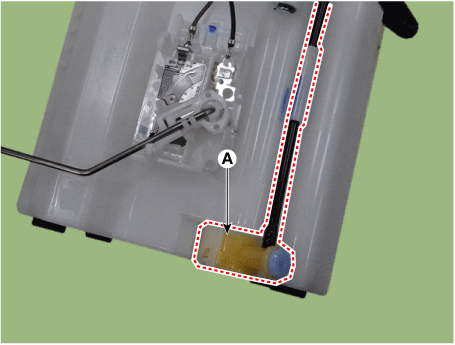

  6. Снимите возвратную форсунку (А) после освобождения крюка.

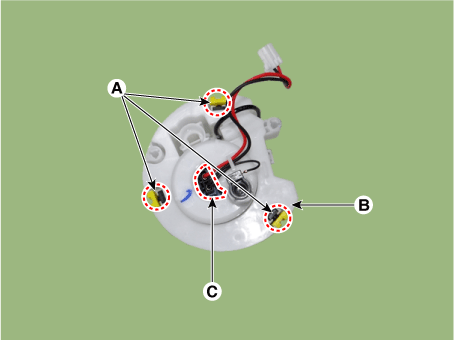

  7. Снимите чашку-бачок (В) после освобождения фиксирующих крючков (А).

  8. Отсоедините разъем электродвигателя топливного насоса (С).

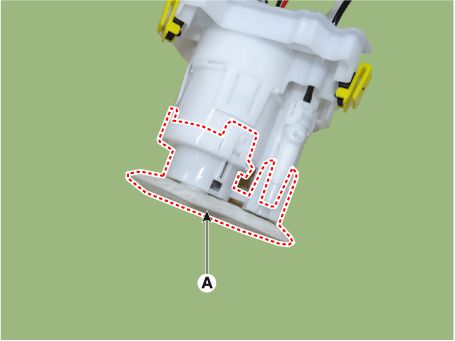

  9. Освободите фиксирующие крючки и снимите предварительный фильтр (А).

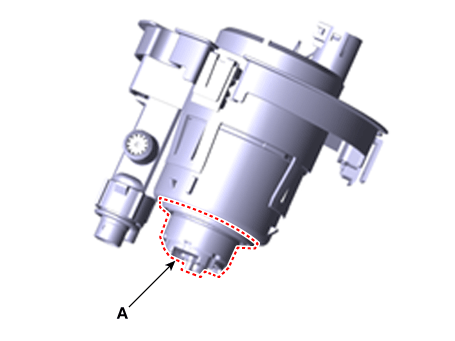

  10. Снимите двигатель топливного насоса (А) с топливного фильтра.

  11. Установите в порядке, обратном снятию.
