Отправитель топлива

Процедуры ремонта

осмотр

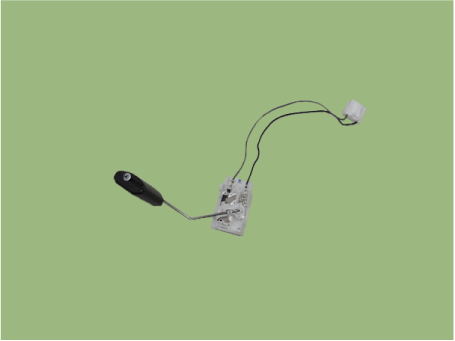

Отправитель топлива

1. 1

   Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

2. 2

   Снимите топливный насос в сборе.

3. 3

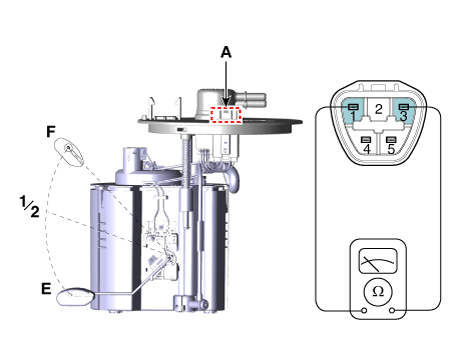

   С помощью омметра измерьте сопротивление между выводами 1 и 3 разъем датчика (A) на каждом уровне поплавка.



   Пин №	Описание
   1	Масса датчика топлива (-)
   2	-
   3	Сигнал датчика топлива (+)
   4	Двигатель топливного насоса (+)
   5	Электродвигатель топливного насоса (-)

4. 4

   Также проверьте плавность изменения сопротивления при перемещении поплавка. от «Е» до «Ф».

   Позиция	Сопротивление (Ом)	Емкость (л)
   Е	298 - 305	2,7
   1/2	85,5 - 87,5	23,4
   Ф	14 - 16	44.1

Снятие и установка

1. 1

   Снимите топливный насос.

   (См. Система подачи топлива — «Топливный насос»)

2. 2

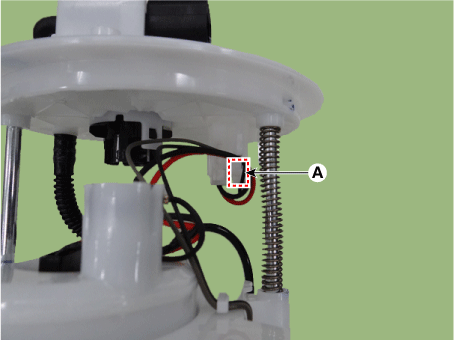

   Отсоедините разъем датчика уровня топлива (А).



3. 3

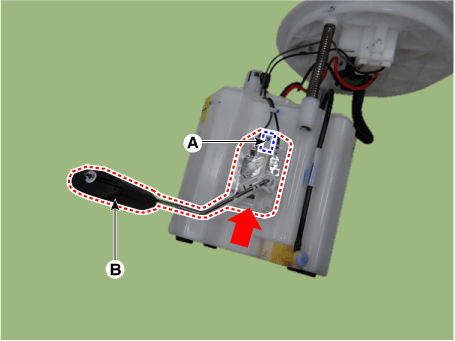

   Нажмите на фиксирующий крючок (А) отверткой и снимите датчик уровня топлива (В). в направлении стрелки.





4. 4

   Установите в порядке, обратном снятию.
