Заливная горловина в сборе

Процедуры ремонта

Снятие и установка

1. 1

   Откройте лючок топливного бака.

2. 2

   Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

3. 3

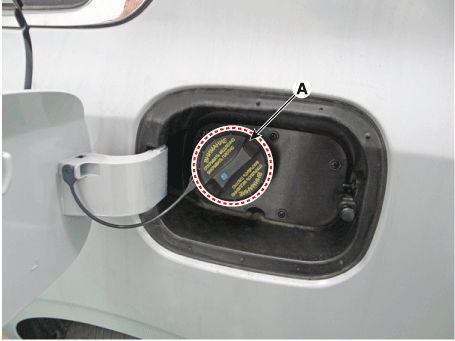

   Снимите крышку топливного бака (А) после открытия лючка топливного бака.



4. 4

   Поднимите автомобиль.

5. 5

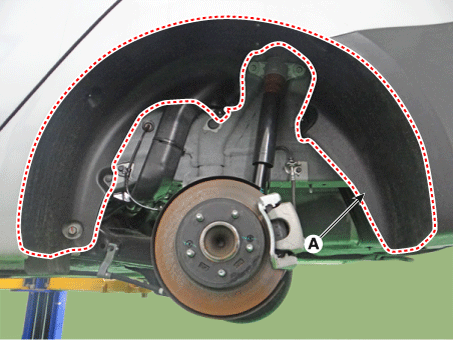

   Снимите заднее левое колесо, шину и внутреннюю колесную нишу (А).



6. 6

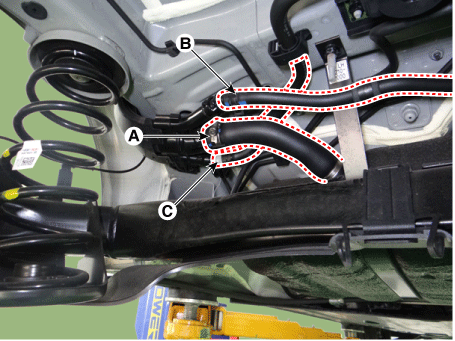

   Отсоедините шланг заливки топлива (А), быстроразъемный штуцер выравнивающей трубки. (B) и вентиляционный шланг (C).



7. 7

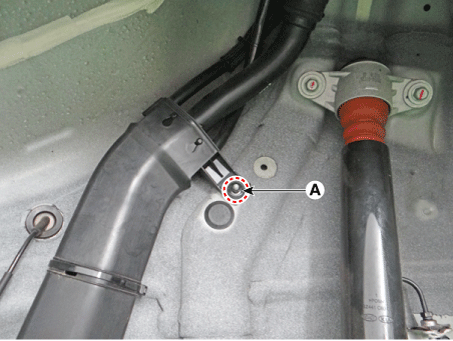

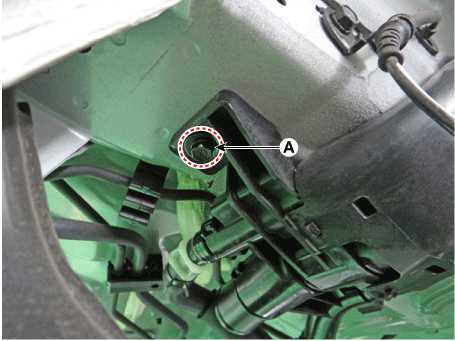

   Снимите узел заливной горловины после ослабления крепежного болта и гайка (А).

   Момент затяжки : 7,8–11,8 Н·м





8. 8

   Установите в порядке, обратном снятию.
