Kia Forte: Система подачи топлива / Трубка подачи

В случае снятия топливного насоса высокого давления, топливопровода высокого давления, подающая трубка и инжектор, возможны травмы из-за утечки топливо высокого давления. Поэтому не выполняйте никаких ремонтных работ сразу после остановки двигателя.

Сбросьте остаточное давление в топливопроводе.

(См. Система подачи топлива – «Сбросьте остаточное давление в топливопроводе»)

Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал.

Снимите впускной коллектор.

(См. Механическая система двигателя — «Впускной коллектор»)

Снимите приводной ремень.

(См. Механическая система двигателя — «Приводной ремень»)

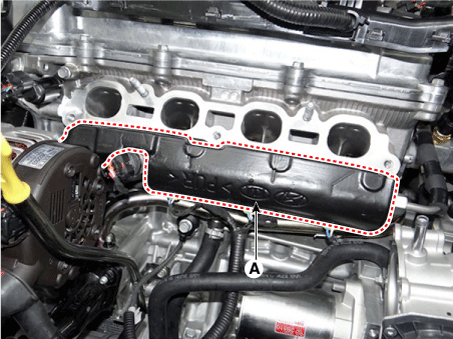

Снимите пену инжектора (А).

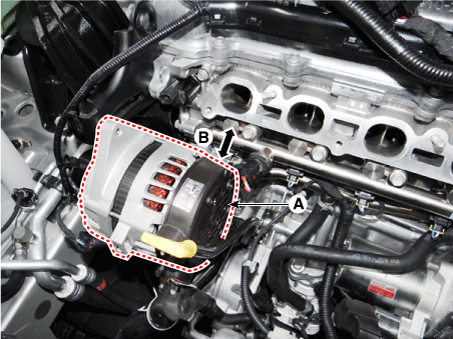

Сделайте зазор (В) между генератором (А) и двигателем в сборе, потянув генератор в направлении, указанном стрелкой.

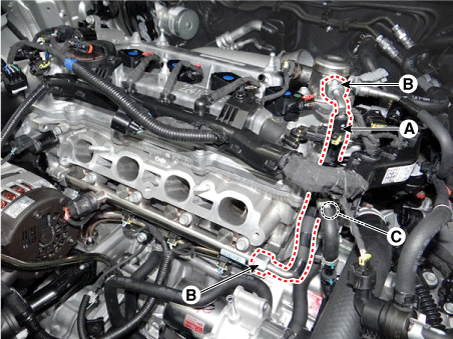

Снимите топливную трубку высокого давления (А) после ослабления крепления топливопровода высокого давления. гайки фланца топливопровода (B) и болт крепления функционального блока (C).

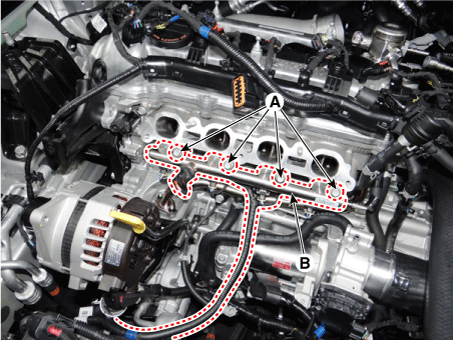

Снимите напорную трубу и инжектор в сборе (B) после ослабления крепежный болт (А).

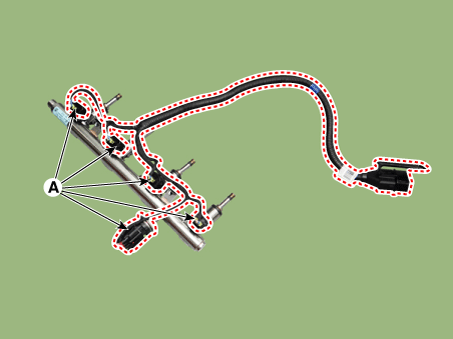

Отсоедините форсунку и разъем датчика давления в рампе (А).

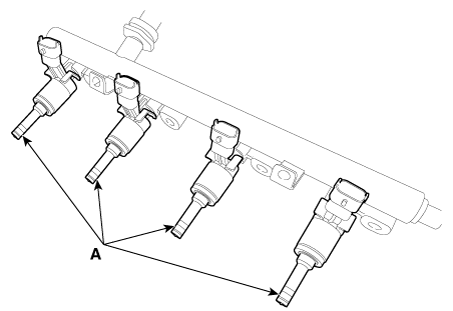

Снимите инжектор (А) с напорной трубы.

Установите в порядке, обратном снятию.

• Не используйте повторно уже использованный фиксатор форсунки. • Не используйте опорный диск повторно. • Не используйте повторно резиновую шайбу форсунки. • Не используйте повторно уплотнение горения. • Установите компонент с указанным моментом затяжки. • Обратите внимание, что внутреннее повреждение может произойти, когда компонент сбрасывается. В этом случае используйте его после проверки. • Нанесите моторное масло на уплотнительное кольцо форсунки. • Не используйте повторно уже использованное уплотнительное кольцо форсунки. • Не используйте повторно уже использованный болт. • Вставляя инжектор, будьте осторожны, чтобы не повредить наконечник инжектора. • Не используйте повторно топливопровод высокого давления.
