Масляный радиатор

Процедуры ремонта

Удаление

1. 1

   Снимите крышку машинного отделения.

   (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2. 2

   Слейте охлаждающую жидкость.

   (См. Система охлаждения — «Охлаждающая жидкость»)

3. 3

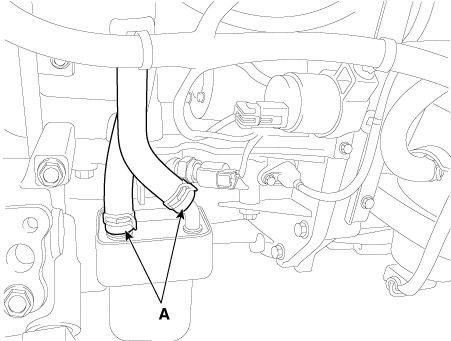

   Отсоедините шланг охлаждающей жидкости (А).



4. 4

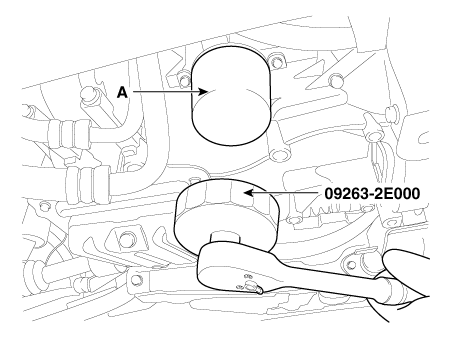

   Снимите масляный фильтр (A) с помощью ключа для масляного фильтра (09263-2E000).



5. 5

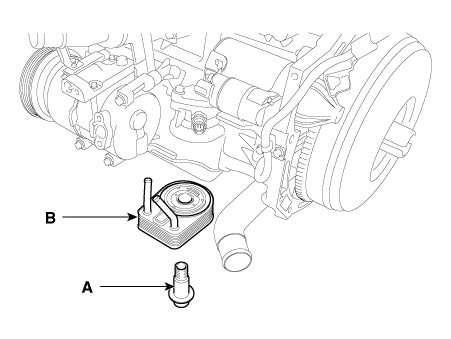

   Ослабьте крепежный болт (А) и снимите масляный радиатор (В).



Монтаж

1. 1

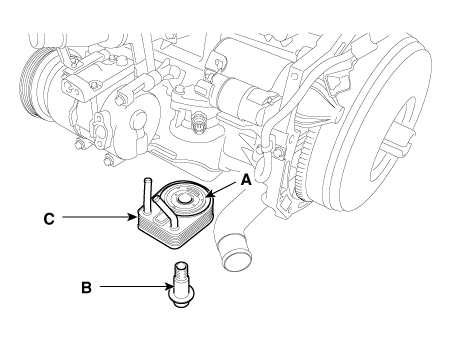

   Нанесите тонкий слой моторного масла на уплотнительную поверхность масляного радиатора (А), затем установите масляный радиатор (C) с помощью фиксирующего болта (B).

   Момент затяжки : 50,0–56 Н·м



2. 2

   Установите масляный фильтр (A) с помощью ключа для масляного фильтра (09263-2E000).

   Момент затяжки : 11,7–15,6 Н·м



3. 3

   Подсоедините шланг охлаждающей жидкости (А).



4. 4

   Заполните радиатор охлаждающей жидкостью и проверьте на наличие утечек.
