Kia Forte: Система смазки / Масляный поддон

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Механическая система двигателя / Система смазки / Маслосборник

Компоненты и расположение компонентов

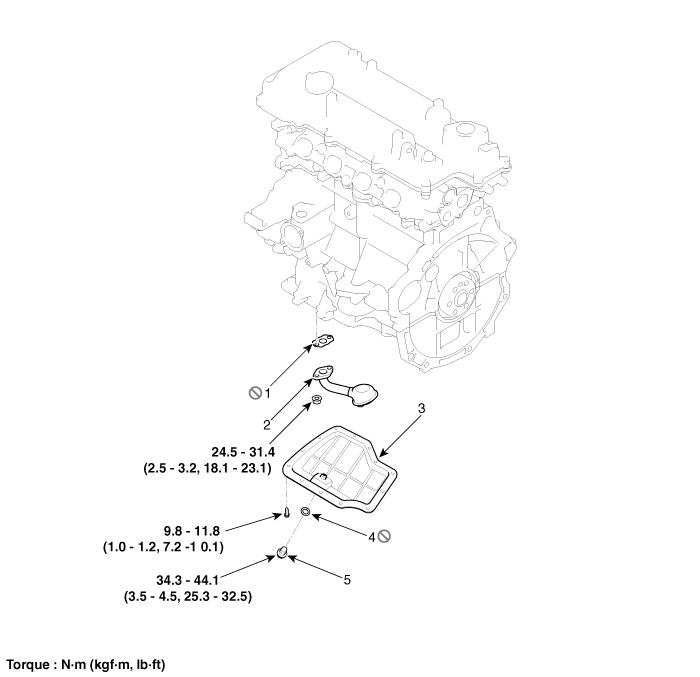

Компоненты

1. Прокладка
2. Масляный экран
3. Масляный поддон

4. Прокладка сливной пробки
5. Сливная пробка

Процедуры ремонта

Удаление

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

2.	Слейте моторное масло. (См. Система смазки — «Моторное масло»)

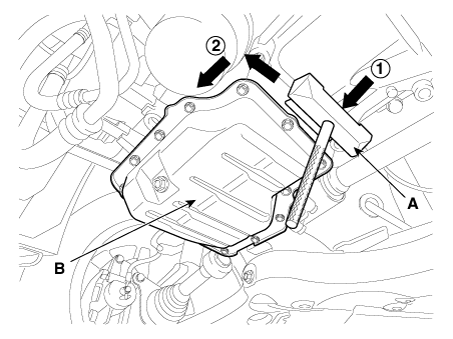

С помощью SST (09215-3C000) снимите масляный поддон.

•	Вставьте SST между масляным поддоном и рамой лестницы. постукивая по ней пластмассовым молотком в направлении ① стрелка.

•	После постукивания по SST пластиковым молотком вдоль направление стрелки ② вокруг более чем 2/3 края масла поддон, снимите его с рамы лестницы.

•	Не переворачивайте SST резко, не постукивая. Это привести к повреждению SST.

Монтаж

Установите масляный поддон.

(1)

С помощью лезвия бритвы и скребка для прокладок удалите все старое уплотнение. материала с поверхностей прокладки.

Убедитесь, что сопрягаемые поверхности чистые и сухие перед нанесение жидкой прокладки.

(2)

Нанесите жидкий герметик ровным валиком по центру между краями сопрягаемой поверхности.

Жидкий герметик: TB 1217H или LOCTITE 5900H

•	Чтобы предотвратить утечку масла, нанесите жидкий герметик к внутренней резьбе отверстий под болты.

•	Не устанавливайте детали, если пять минут или более прошло с момента нанесения жидкого герметика. Вместо этого повторно нанесите жидкий герметик после удаления остаток.

•	После сборки подождите не менее 30 минут, прежде чем заправка двигателя маслом.

(3)

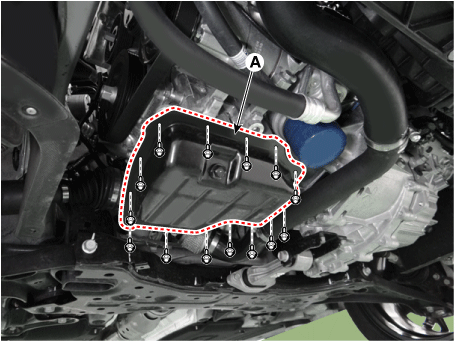

Установите масляный поддон (А) с помощью болтов.

Равномерно затяните болты в несколько проходов.

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

2.	Залейте моторное масло. (См. Система смазки — «Моторное масло»)
