Задний вспомогательный рычаг

Процедуры ремонта

Снятие и установка

1. 1

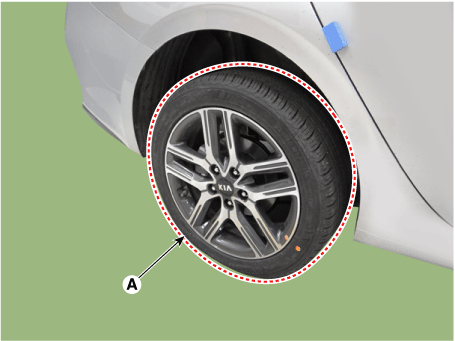

   Снимите заднее колесо и шину (А).

   Момент затяжки : 107,9–128 Н·м



2. 2

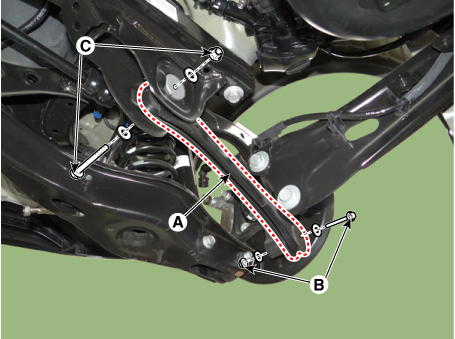

   Снимите задний вспомогательный рычаг (А), ослабив болты и гайки.

   Момент затяжки :

   Болт и гайка (B): 137,3–157 Н·м

   Болт и гайка (C): 107,9–118 Н·м



3. 3

   Установите в порядке, обратном снятию.

4. 4

   Проверьте сход-развал колес.

   (См. Система задней подвески — «Развал-схождение»)

осмотр

1. 1

   Проверьте втулку на предмет износа и износа.

2. 2

   Проверьте задний вспомогательный рычаг на предмет деформации.

3. 3

   Проверьте наличие всех болтов и гаек
