Kia Forte: система задней подвески — многорычажная / задняя подвеска
Процедуры ремонта
| Развал-схождение задних колес |
При использовании имеющегося в продаже компьютеризированного оборудования для регулировки сход-развала для проверки сход-развала всегда устанавливайте автомобиль на ровной поверхность. Перед осмотром убедитесь, что система задней подвески находится в исправном состоянии. нормальное рабочее состояние и что шины накачаны до указанного давление. |

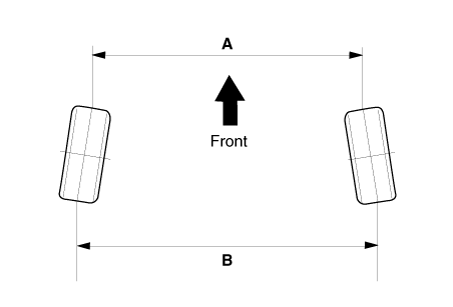

Палец на ноге
|
B - A > 0: схождение (+) B - A < 0 : Схождение наружу (-) |
Регулировка схождения
|
Схождение (всего)
|
Австралия
|
0,30° ± 0,3°
|
|
Общие / Ближний Восток / Европа / Южная Америка
|
0,24° ± 0,3°
|
|
|
Мексика
|
0,22° ± 0,3°
|
|
|
Схождение (индивидуальное)
|
Австралия
|
0,15° ± 0,15°
|
|
Общие / Ближний Восток / Европа / Южная Америка
|
0,12° ± 0,15°
|
|
|
Мексика
|
0,11° ± 0,15°
|
| 1. |

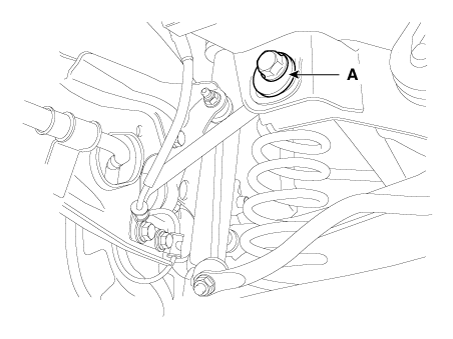

Отрегулируйте схождение задних колес, повернув кулачковый болт заднего вспомогательного рычага (А) по часовой стрелке. или против часовой стрелки. Регулировка схождения должна производиться поворотом вправо и болт левого распредвала на столько же.
|
| 2. |
Завершив регулировку схождения, затяните гайку до указанного крутящего момента.
|
Регулировка развала
| 1. |

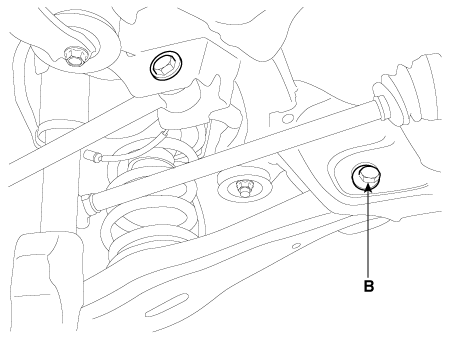

Ослабьте гайку, крепящую болт распредвала заднего нижнего рычага (B). |
| 2. |
Отрегулируйте развал задних колес, повернув болт крепления заднего нижнего рычага (B) по часовой стрелке. или против часовой стрелки. Регулировку заднего развала следует производить, поворачивая болт правого и левого распредвалов на одинаковую величину.
|
| 3. |
Завершая регулировку развала задних колес, затяните гайку до указанного крутящий момент.
|
Задняя поперечина
Процедуры ремонта
Снятие и установка
1.
Снимите заднее колесо и шину (А).
Момент затяжки :
107,9 - 127,5 Н·м (11,0 - 13,0 кгс·м, 79,6 ...
