Задняя поперечина

Процедуры ремонта

Снятие и установка

1. 1

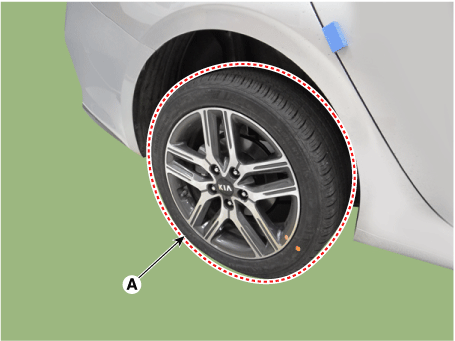

   Снимите заднее колесо и шину (А).

   Момент затяжки : 107,9–128 Н·м



2. 2

   Снимите задний тормозной узел.

   (См. Тормозная система — «Задний дисковый тормоз»)

   (См. Тормозная система — «Задний барабанный тормоз»)

3. 3

   Снимите продольный рычаг.

   (См. Система задней подвески — «Продольный рычаг»).

4. 4

   Снимите заднюю опору в сборе.

   (См. Приводной вал и ось — «Задняя ступица — несущая»)

5. 5

   Снимите задний глушитель.

   D 1.6 TCI-NEW U (см. Механическая система двигателя — «Глушитель»)

   G 1,6 MPI GAMMA (см. Механическая система двигателя — «Глушитель»)

   G 1.6 T-GDI GAMMA (см. Механическая система двигателя — «Глушитель»)

   G 2.0 MPI NU (см. Механическая система двигателя — «Глушитель»)

6. 6

   Снимите задний стабилизатор поперечной устойчивости.

   (См. Система задней подвески — «Задний стабилизатор поперечной устойчивости»)

7. 7

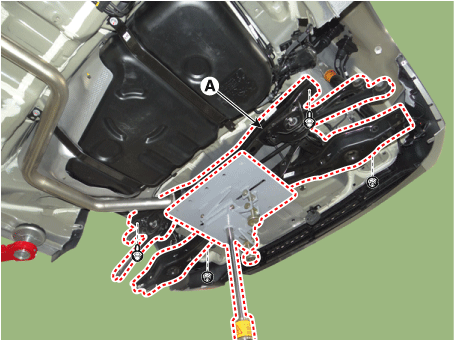

   Подоприте заднюю поперечину (А) домкратом и снимите заднюю болты и гайки поперечины.

   Момент затяжки : 156,9–176 Н·м



8. 8

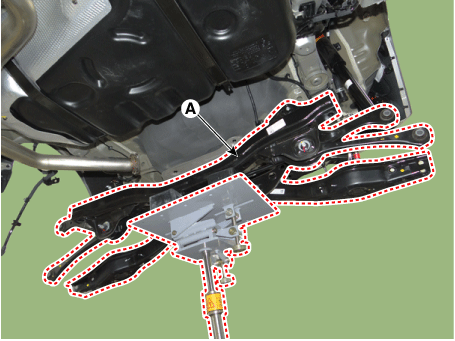

   Снимите заднюю поперечину (А).



9. 9

   Установите в порядке, обратном снятию.

10. 10

    Проверьте сход-развал колес.

    (См. Система задней подвески — «Развал-схождение»)

осмотр

1. 1

   Проверьте втулку на предмет износа и износа.

2. 2

   Проверьте заднюю поперечину на деформацию.

3. 3

   Проверьте наличие всех болтов и гаек

Разборка

1. 1

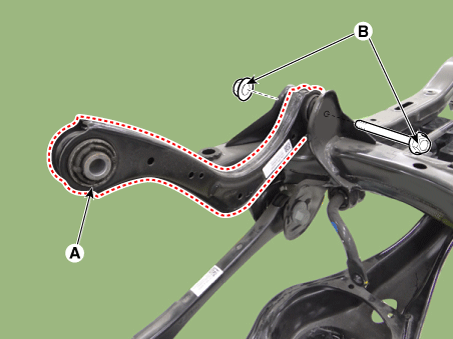

   Снимите задний верхний рычаг (А), ослабив болт и гайку (В).

   Момент затяжки : 137,3–157 Н·м



2. 2

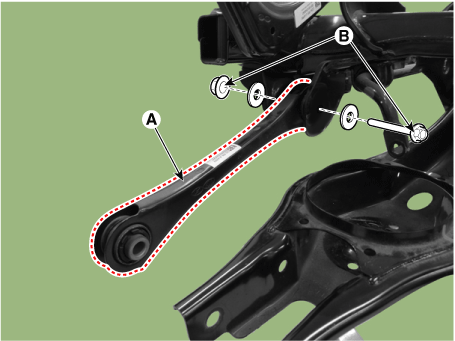

   Снимите задний вспомогательный рычаг (А), ослабив болт и гайку (В).

   Момент затяжки : 107,9–118 Н·м



3. 3

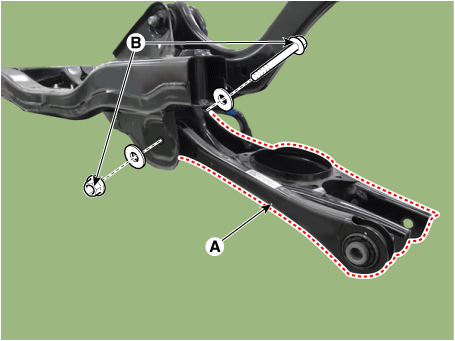

   Снимите нижний рычаг (А), ослабив болт и гайку (В).

   Момент затяжки : 107,9–118 Н·м



4. 4

   Сборка в порядке, обратном разборке.
