Kia Forte: система задней подвески — многорычажная / задняя винтовая пружина

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Подвесная система / Система задней подвески — многорычажная / Задняя винтовая пружина

Процедуры ремонта
Снятие и установка
1.

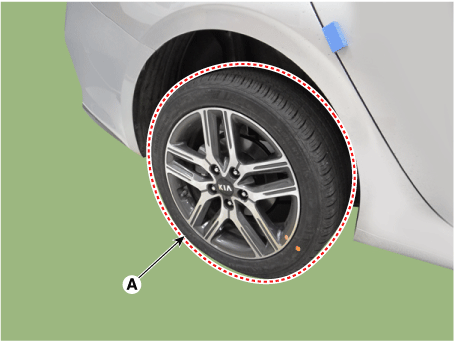

Снимите заднее колесо и шину (А).

Момент затяжки :

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии задней колесо и шина.

2.

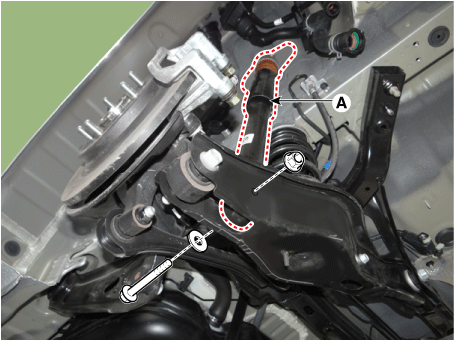

Отделите задний амортизатор (А) от заднего держателя, ослабив болт и гайка нижнего крепления.

Момент затяжки :

137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,3–115,7 фунт·фут)

3.

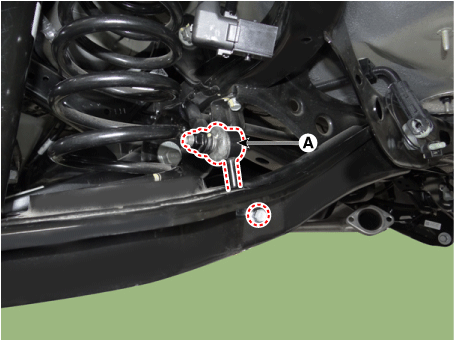

Отделите заднюю стойку стабилизатора (А), ослабив гайку.

Момент затяжки :

58,8–78,5 Н·м (6,0–8,0 кгс·м, 43,4–57,9 фунт-фут)

При ослаблении гайки зафиксируйте внешний шестигранник стабилизатора поперечной устойчивости связь.

4.

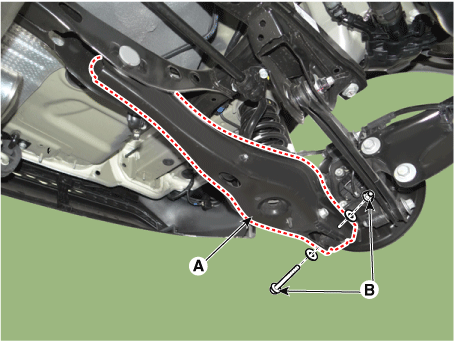

Отделите нижний рычаг (А), ослабив болты и гайки (В).

Момент затяжки :

Болт и гайка (B): 137,3–156,9 Н·м (14,0–16,0 кгс·м, 101,3 - 115,7 фунт·фут)

Установите домкрат под нижний рычаг, чтобы снять его в состояние без нагрузки.

5.

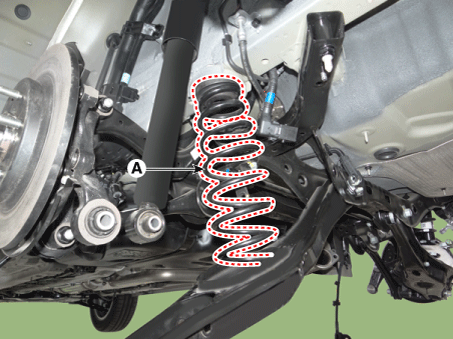

Снимите заднюю винтовую пружину (А).

6.

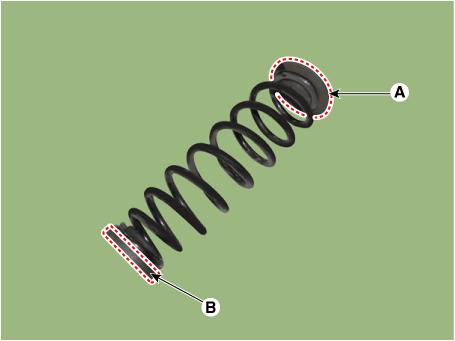

Снимите верхнюю накладку пружины (А) и нижнюю накладку (В).

7.

Установите в порядке, обратном снятию.

8.

Проверьте сход-развал колес.

(См. Система задней подвески — «Развал-схождение»)

осмотр
1.

Проверьте пружину на деформацию, старение или повреждение.

2.

Проверьте верхнюю и нижнюю подушки пружины на предмет износа или повреждений.
