Датчик вакуумного усилителя тормозов

Описание и работа

Описание

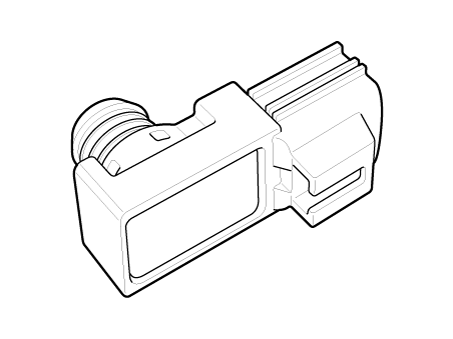

Для обеспечения адекватного усиления тормозного усилия в любой ситуации бустер оснащен датчиком частичного вакуума. Вакуумный усилитель тормозов Датчик находится рядом с усилителем тормозов.

Принципиальные диаграммы

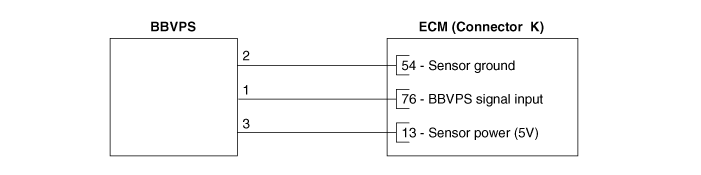

Принципиальная электрическая схема

Процедуры ремонта

осмотр

1. 1

   Проверьте на предмет неплотного соединения БКПС и вакуумного шланга, а также повреждения вакуумного шланг.

2. 2

   Подключите KDS к DLC (кабель передачи данных).

3. 3

   Прогрейте двигатель до нормальной рабочей температуры.

4. 4

   Отслеживайте параметр «BBVPS» на KDS.
