Kia Stinger: система ISG (Idle Stop & Go) / датчик аккумулятора
Описание и работа
Чтобы различные блоки управления, установленные на автомобиле, функционировали на основе сигналов
от различных датчиков необходимо стабильное питание. ECM контролирует генерацию
напряжения по скважности на основе сигналов о напряжении, токе и температуре
батареи от датчика батареи, установленного на отрицательной (-) клемме батареи.
|
В случае неисправности сигнала датчика аккумуляторной батареи проверьте паразитную часть автомобиля.
нарисуйте после осмотра датчика. Датчик может вести себя ненормально, если
паразитный ток больше 100 мА. (См. паразитный ток автомобиля
осмотр.)
|
|
Выполните следующий процесс после замены датчика батареи.
|
–
|
Включить/выключить зажигание.
|
|
–
|
Поставьте автомобиль на стоянку примерно на 4 часа.
|
|
–
|
Через 4 часа проверьте SOC (состояние заряда) аккумулятора с помощью
КДС.
|
|
|
Для автомобиля, оснащенного датчиком аккумуляторной батареи, будьте осторожны, чтобы не повредить
датчик батареи при замене или перезарядке батареи.
|
1)
|
При замене батареи всегда заменяйте ее батареей
того же типа, мощности и марки. Если батарея другого типа
установлен, датчик батареи может распознать аккумулятор как ненормальный.
|
|
2)
|
При подключении кабеля заземления к отрицательной клемме
аккумулятора, затяните хомут с указанным моментом 4,0 - 6,0
Н·м (0,4–0,6 кгс·м, 3,0–4,4 фунт-фут). Чрезмерное затягивание
крутящий момент может повредить внутреннюю цепь печатной платы.
|
|
3)
|
При зарядке аккумулятора заземлите отрицательную клемму
вспомогательную аккумуляторную батарею к кузову автомобиля.
|
|
Процедуры ремонта
|
2.
|

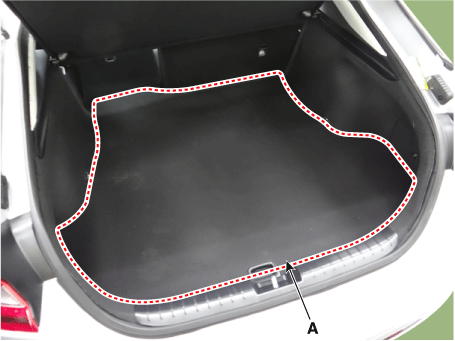

Снимите крышку багажника (А).
|
|
3.
|

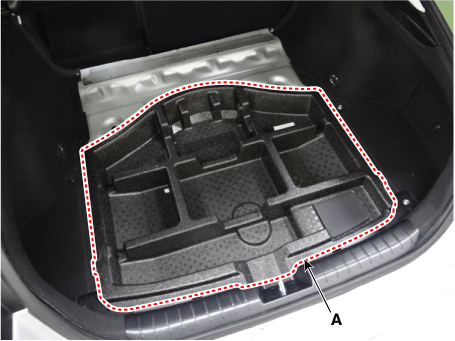

Снимите центральный лоток багажного отделения (А).
|
|
4.
|

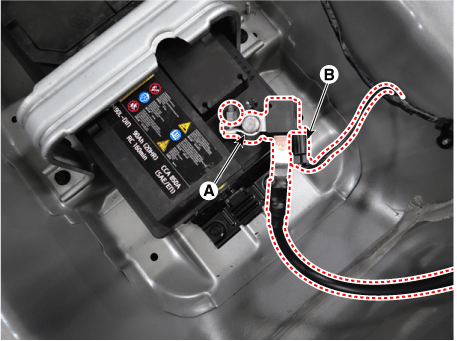

Отсоедините отрицательную (-) клемму (А) аккумуляторной батареи.
|
|
5.
|
Отсоедините разъем датчика аккумуляторной батареи (В).
|
|
6.
|
Снимите датчик аккумуляторной батареи, ослабив крепежные болты (С).
|
|
1.
|
Установите в порядке, обратном снятию.
|
•
|
После повторного подсоединения отрицательного провода аккумуляторной батареи AMS
и функции ISG не будут работать в течение примерно 4 часов, пока
система стабилизируется.
При отсоединении отрицательного (-) кабеля аккумуляторной батареи от
аккумулятор при ремонте автомобиля, оснащенного функцией ISG,
выполните процедуру повторной калибровки датчика батареи после ремонта.
(См. Процедура повторной калибровки датчика батареи.)
|
|
|
•
|
Для автомобиля, оснащенного датчиком аккумуляторной батареи, будьте осторожны.
не повредить датчик батареи при замене или подзарядке
батарея.
|
|
1)
|
При замене батареи всегда заменяйте батарею
того же типа, мощности и марки. Если батарея А.
установлен другой тип, датчик батареи может распознать
батарея как ненормальная.
|
|
2)
|
При подключении кабеля заземления к отрицательной клемме
батареи, затяните хомут с указанным крутящим моментом. Ан
чрезмерный момент затяжки может повредить внутреннюю часть печатной платы.
цепь и клемму аккумулятора.
|
|
3)
|
При зарядке аккумулятора заземлите минусовую клемму
вспомогательной аккумуляторной батареи к кузову автомобиля.
|
|
|
|
Повторная калибровка датчика батареи
Процедура
|
После повторного подсоединения отрицательного кабеля аккумулятора функции AMS и ISG отключаются.
не работать в течение примерно 4 часов, пока система не стабилизируется. При отключении
минусовой (-) кабель аккумулятора от аккумулятора при ремонте автомобиля, оборудованного
с функцией ISG выполните процедуру повторной калибровки датчика батареи после ремонта.
(См. Процедура повторной калибровки датчика батареи.)
|
1.
|
Включить и выключить зажигание.
|
|
2.
|
Поставьте автомобиль на стоянку примерно на 4 часа с закрытым капотом и всеми дверями.
|
Компоненты и расположение компонентов
Расположение компонентов

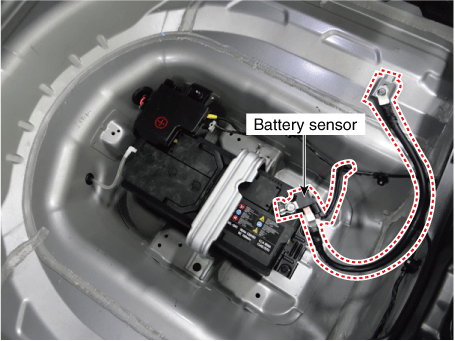

1. Аккумулятор
