Kia Stinger: система ISG (Idle Stop & Go) / переключатель ISG OFF
Описание и работа

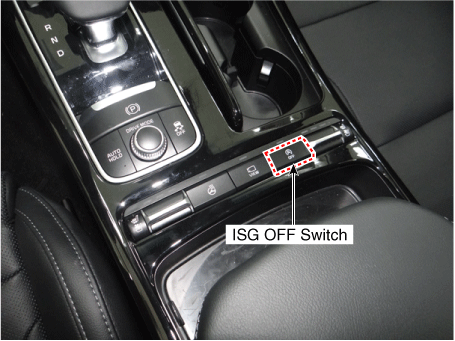

Выключатель ISG OFF на напольной консоли можно использовать для деактивации функции ISG.
Процедуры ремонта
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
При поддевании отверткой с плоским наконечником или с помощью накладки
инструмент, оберните его защитной лентой и наклейте защитную ленту вокруг
соответствующие части, чтобы предотвратить повреждение.
|
|
•
|
Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки.
для защиты от повреждения поверхности.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
|
1.
|
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
2.
|

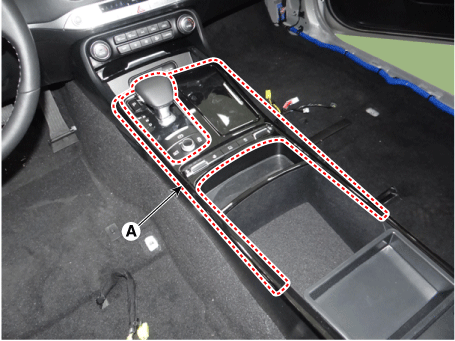

Снимите верхнюю часть консоли в сборе (A) с помощью съемника.
|
|
3.
|

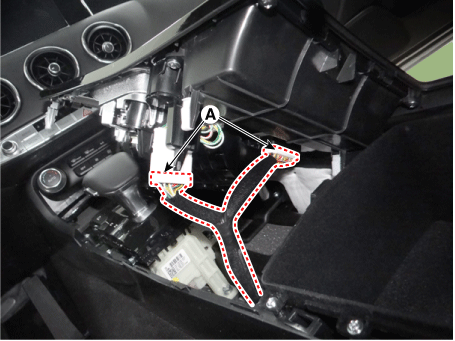

Отсоедините разъемы (А) от верхней части консоли в сборе.
|
|
4.
|

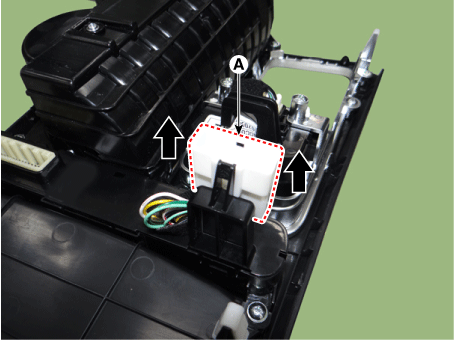

Полностью отсоедините разъем (А) от напольного переключателя консоли.
|
|
5.
|

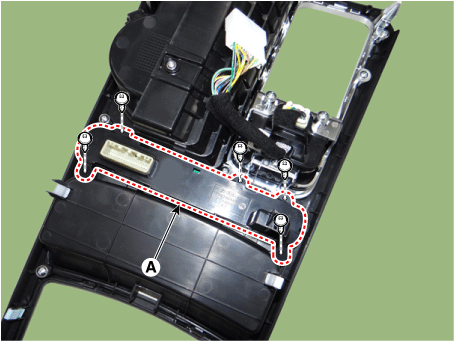

Полностью снимите консольный напольный переключатель (A) после ослабления крепления.
винты.
|
|
1.
|
Установка консольного напольного переключателя завершена.
|
|
2.
|
Установите разъем от консольного напольного выключателя в сборе.
|
|
3.
|
Подсоедините разъемы от верхней консоли в сборе.
|
|
4.
|
Установите верхнюю часть консоли.
|
|
5.
|
Подсоедините отрицательную (-) клемму аккумуляторной батареи.
|
|
•
|
Убедитесь, что разъемы подключены правильно.
|
|
•
|
Проверьте систему AVM на предмет нормальной работы.
|
|
