Дверной выключатель

Описание и работа

Описание

С помощью выключателя ремня безопасности/двери функция ISG может определить, ремень безопасности пристегнут, а дверь со стороны водителя закрыта. Если водительское сиденье ремень/дверь не пристегнуты/закрыты, система ISG не будет работать. Если сиденье ремень/дверь не пристегнуты/открыты, двигатель не запускается или не останавливается функцией ISG по соображениям безопасности.

Процедуры ремонта

осмотр

Модуль замка передней двери осмотр

1. 1

   Снимите обивку передней двери.

   (См. Кузов — «Облицовка передней двери»)

2. 2

   Снимите модуль передней двери.

   (См. Кузов — «Модуль передней двери»)

3. 3

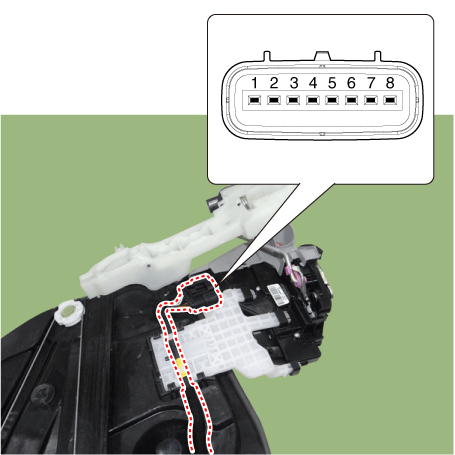

   Отсоедините разъем от привода.

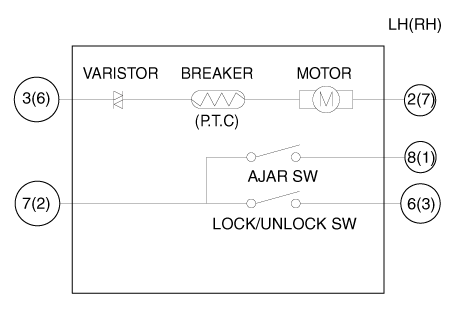

   [Центральный замок]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	-	переключатель AJAR
   2	Мотор 1	COM
   3	Мотор 2	Переключатель блокировки/разблокировки
   4	-	-
   5	-	-
   6	Переключатель блокировки/разблокировки	Мотор 2
   7	COM	Мотор 1
   8	переключатель AJAR	-

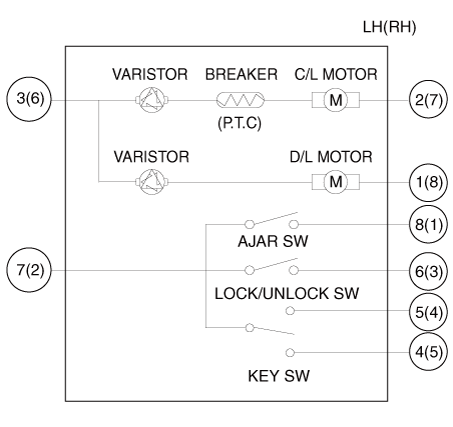

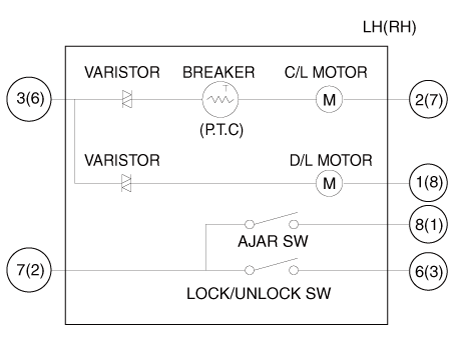

   [Мертвый замок]

   Нет.	Информация о выводе
   	левый	Правая сторона
   1	Мотор 1	переключатель AJAR
   2	Мотор 2	COM
   3	Мотор 3	Переключатель блокировки/разблокировки
   4	Переключатель разблокировки с ключом	Переключатель блокировки с ключом
   5	Переключатель блокировки с ключом	Переключатель разблокировки с ключом
   6	Переключатель блокировки/разблокировки	Мотор 3
   7	COM	Мотор 2
   8	переключатель AJAR	Мотор 1

4. 4

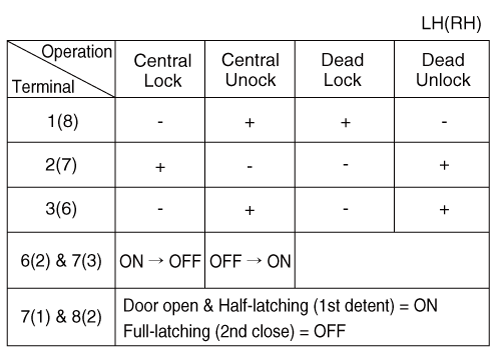

   Проверьте работу привода, подключив питание и массу, как показано ниже. Во избежание повреждения привода подавайте напряжение батареи только на мгновение.

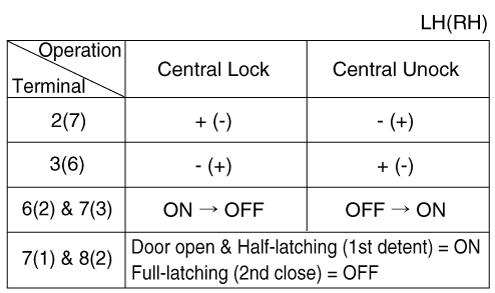

   [Центральный замок (Без ключевого переключателя)]



   [Мертвый замок (Без ключевого переключателя)]



   [Мертвый замок (с ключевым переключателем)]



   [Центральный замок]



   [Мертвый замок]



Монтаж

1. Установите в порядке, обратном снятию.
