Технические характеристики

Спецификация

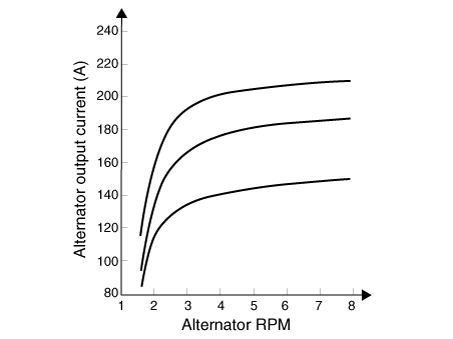

▷ 13,5 В, 150 А

Элемент	Спецификация
Номинальное напряжение	13,5 В, 150 А
Скорость в использовании	0–18 000 об/мин
Приколоть	1
Регулятор напряжения	IC регулятор встроенного типа
Регулируемое напряжение по умолчанию (В) [клемма COM]	14,39–15,43 [-35°C(31°F)]
	14,15–14,95 [25°C (77°F)]
	13,23–14,49 [140°C (284°F)]
Тип шкива	ОАП

Описание и работа

Описание

Генератор переменного тока имеет восемь встроенных диодов, каждый из которых преобразует переменный ток в постоянный.

Поэтому на клемме «В» генератора появляется постоянный ток.

Кроме того, зарядное напряжение этого генератора регулируется аккумуляторной батареей. система определения напряжения.

Генератор регулируется системой определения напряжения аккумуляторной батареи.

Основными элементами генератора являются ротор, статор, выпрямитель, конденсатор. щетки, подшипники и шкив поликлинового ремня.

Щеткодержатель содержит встроенный электронный регулятор напряжения.

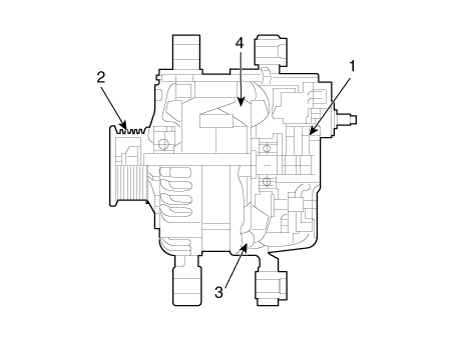

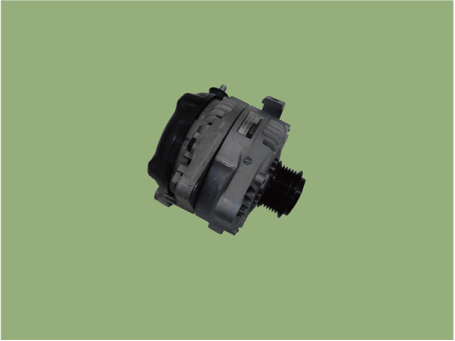

1. Кисть
2. Шкив приводного ремня
3. Ротор
4. Статор

Компоненты и расположение компонентов

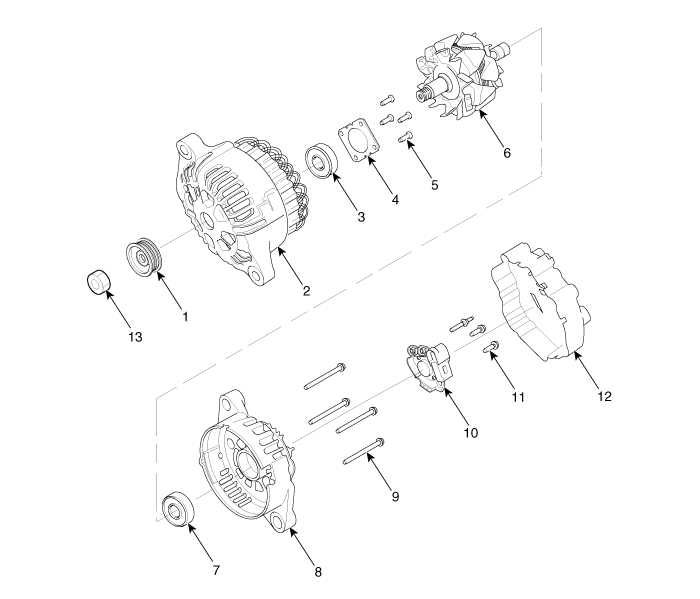

Компоненты

1. Шкив
2. Передний кронштейн
3. Передний подшипник
4. Крышка подшипника
5. Болт крышки подшипника
6. Ротор
7. Задний подшипник

8. Задний кронштейн8. Щит
9. Сквозной болт
10. Сборка щеткодержателя
11. Болт щеткодержателя
12. Задняя крышка
13. Гайка

Принципиальные диаграммы

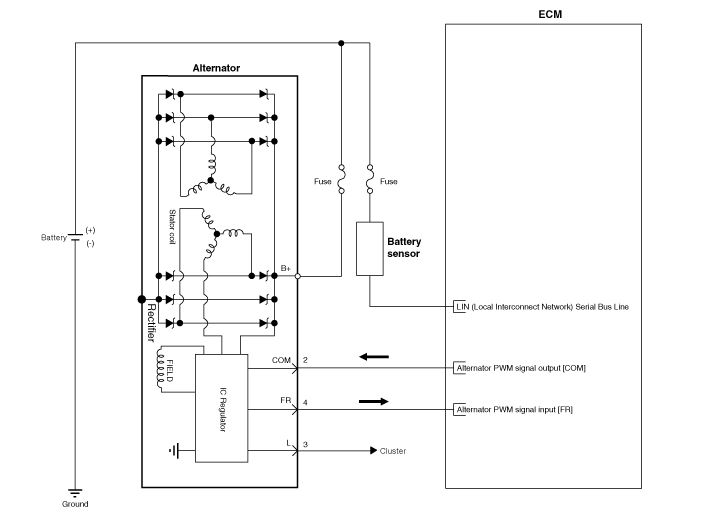

Принципиальная электрическая схема

•	Сигнал COM — при контроле генерируемого напряжения блок ECM отправляет данные о целевом напряжении генератору через сигнал ШИМ. напряжение: 4 В или выше, низкое напряжение: 2 В или ниже)

•

Сигнал FR — сигнал активации транзистора внутри генератора. контролирует напряжение, генерируемое генератором, для управления ток возбуждения перед отправкой сигнала FR в ECM. (В при определенных оборотах/электрических нагрузках режим FR может оставаться постоянным. Однако, чаще всегда обороты, электрическая нагрузка, целевое напряжение и т.д. меняется в ТС, значит и ФР тоже надо постоянно менять)

•	Сигнал L — включает контрольную лампу аккумулятора на приборной панели. при неисправности системы зарядки аккумулятора. (условия поворота на лампе - перезаряд, переразряд, перегорела катушка возбуждения внутри генератор)

•	Клемма B+ - Выходное напряжение от генератора подается на аккумулятор через клемму B+.

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите приводной ремень. (См. Механическая система двигателя — «Приводной ремень»)

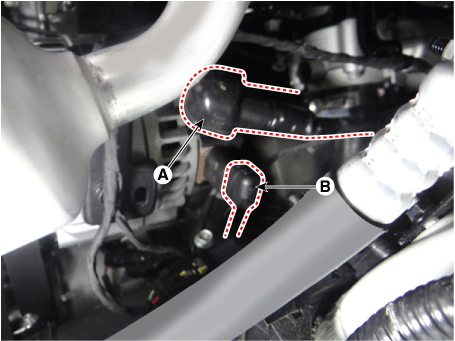

3.	Отсоедините разъем генератора (В) и отсоедините кабель (А) от клемма "В" генератора.

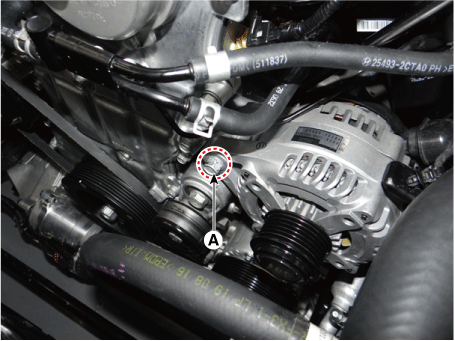

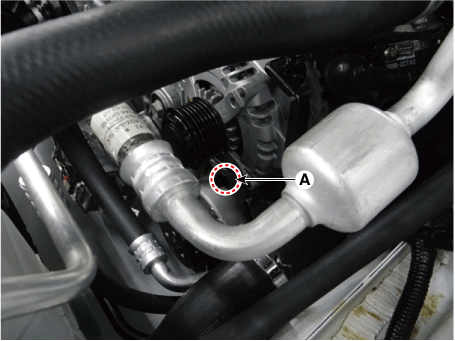

4.	Снимите нижний болт генератора и верхний болт (А).

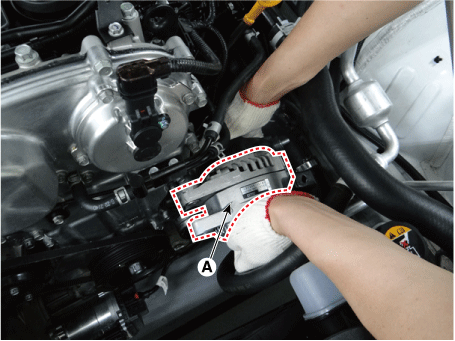

5.	Снимите генератор (А).

Монтаж

1.	Установите в порядке, обратном снятию.

2.	Установите приводной ремень. (См. Механическая система двигателя — «Приводной ремень»)
