Kia Stinger: Гидравлическая система / Блок клапанов
Компоненты и расположение компонентов

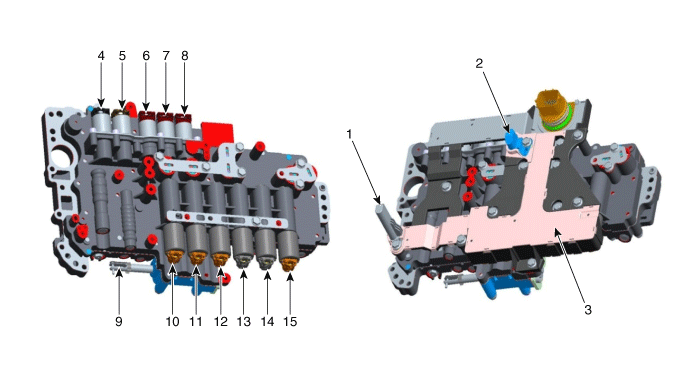

| Компоненты |
|
1. Датчик входной скорости
2. Датчик выходной скорости 3. Электронный модуль 4. Электромагнитный клапан контроля давления в линии 5. Электромагнитный клапан управления демпферной муфтой 6. Положение P ON/OFF Электромагнитный клапан 7. Положение D ON/OFF Электромагнитный клапан 8. Положение R ON/OFF Электромагнитный клапан |
9. Поршень блокировки парковки
10. Электромагнитный клапан управления 8LR/B 11. Электромагнитный клапан управления 6/C 12. 27/Б управляющий электромагнитный клапан 13. Электромагнитный клапан управления 35R/C 14. Электромагнитный клапан управления 4&OD/C 15. Электромагнитный клапан управления UD/C |
Описание и работа

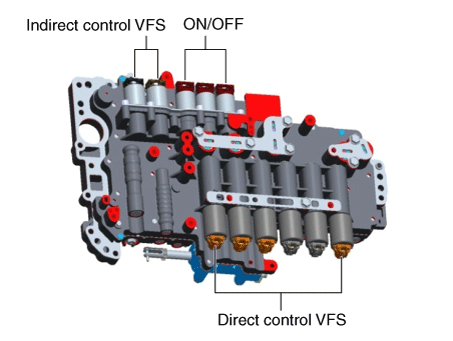

| Описание |
Корпус клапана необходим для управления автоматической коробкой передач и состоит из различные клапаны, используемые для управления подачей масла от масляного насоса.
Процедуры ремонта
| Замена |
Не рекомендуется заменять корпус клапана. Если корпус клапана нуждается подлежит замене, следует заменить узел автоматической коробки передач и характеристики давления масла следует вводить с помощью KDS. При замене гидроблок, невозможно ввести характеристики давления масла с помощью KDS и если не выполняется ввод характеристик давления масла процедура может привести к сдвигу или задержке. |
| 1. |
Замените автоматическую коробку передач в сборе. (См. Система автоматической коробки передач — «Система автоматической коробки передач») |
Масляный радиатор
Компоненты и расположение компонентов
Компоненты
1. Трубка маслоохладителя
2. Трубка масляного радиатора
3. Клапан маслоохладителя
4. Масляный радиатор
Процедуры ремонта
...
8LR Электромагнитный клапан управления тормозом (8LR/B_VFS)
Технические характеристики
Технические характеристики
Элемент
Спецификация
Тип управления
N/L (нормально низкий)
Управляющее давление кПа (кгс/см², пс ...
