Жидкость

Процедуры ремонта

Жидкость для автоматической коробки передач (ATF) Проверка уровня

1. 1

   Запустите двигатель, чтобы прогреть ATF.

2. 2

   С помощью KDS убедитесь, что температура ATF находится в пределах от 50 °C до 60°С (122-140°F).

3. 3

   Медленно перемещайте рычаг переключения передач из положения «P» в положение «D», а затем обратно в положение «P». Повторить эту последовательность два раза, а затем переместите рычаг переключения передач в положение «P».

4. 4

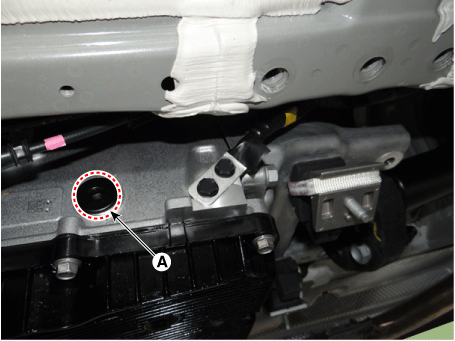

   Поднимите автомобиль и снимите пробку уровня ATF (A) с корпуса клапана. крышка.



5. 5

   Проверьте уровень АТФ.

   Нормально: ATF вытекает тонкой масляной струей.

   Чрезмерное: (ненормально): более 0,9 л ATF вытекает за 2 минуты.

   Недостаточно : (ненормально): поток жидкости отсутствует.

6. 6

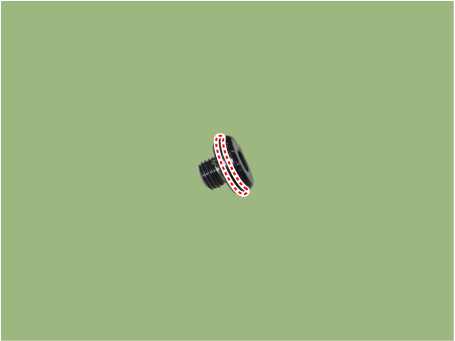

   Установите пробку уровня ATF (А).

   Момент затяжки : 22,6–24 Н·м



7. 7

   После проверки или замены уровня ATF обязательно удалите ATF снаружи. автоматическая коробка передач.

   (Необходимо убедиться, что остатки ATF удалены между автоматической коробкой передач и корпус и крышка корпуса клапана.)

Замена

1. 1

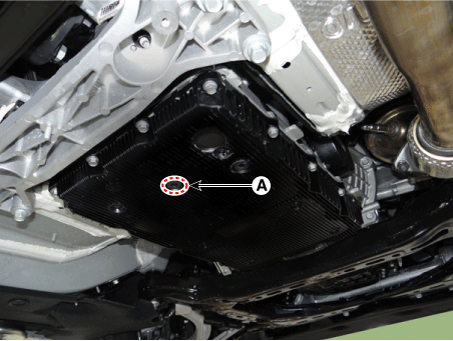

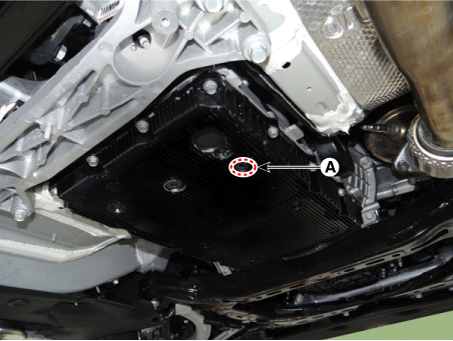

   Снимите сливную пробку ATF (A), дайте жидкости стечь, а затем переустановите сливную пробку.

   Момент затяжки : 22,6–24 Н·м



2. 2

   Залейте в автоматическую коробку передач примерно 7 л ATF SP-IV-RR через заливное отверстие АТФ.

3. 3

   Выполните процедуру проверки уровня ATF.

   (См. Жидкость — «Проверка»)
