Kia Stinger: гидравлическая система / масляный радиатор

Kia Stinger CK 2018-2023 Руководство по ремонту / Автоматическая система трансмиссии / Гидравлическая система / Масляный радиатор

Компоненты и расположение компонентов

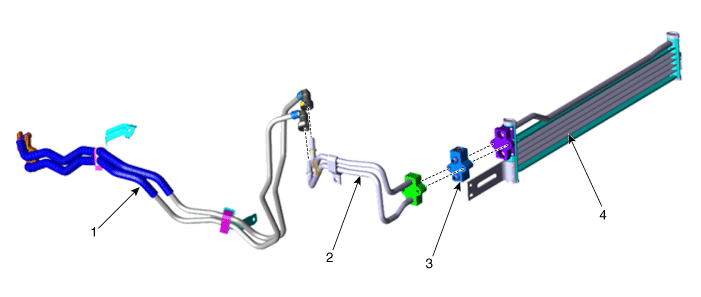

Компоненты

1. Трубка маслоохладителя
2. Трубка масляного радиатора

3. Клапан маслоохладителя
4. Масляный радиатор

Процедуры ремонта

Замена

Масляный радиатор

1.	Снимите передний бампер. (См. Кузов — «Передний бампер в сборе»)

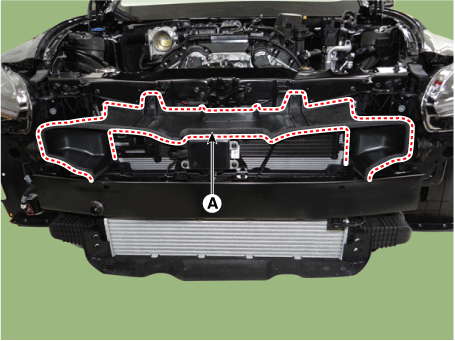

Снимите щиток воздухозаборника (А).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

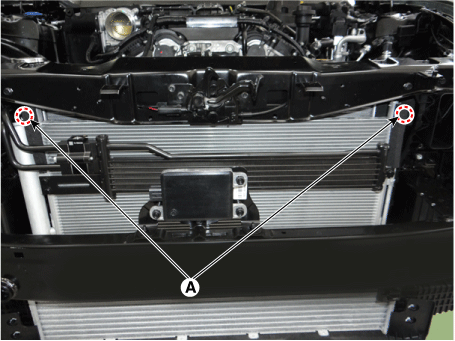

Снимите воздушную защиту (А), ослабив болты после отделения зажим для фиксации проводки.

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

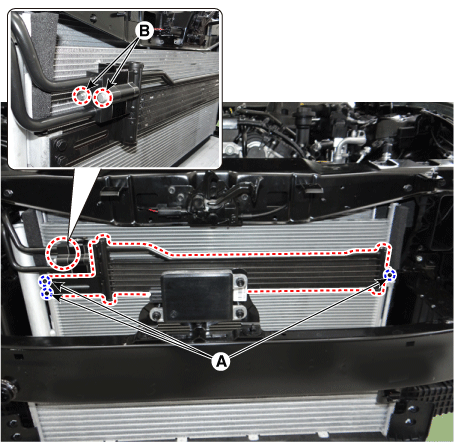

Снимите масляный радиатор после ослабления болтов (A, B)

Момент затяжки :

(A) 4,8–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

(B) 9,8–14,7 Н·м (1,0–1,5 кгс·м, 7,2–10,8 фунт-фут)

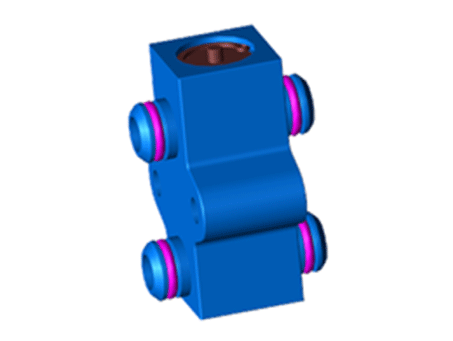

При установке существующее уплотнительное кольцо клапана маслоохладителя должно быть заменен на новый.

5.	Установите в порядке, обратном снятию.

6.	Заполните автоматическую коробку передач жидкостью. (См. Гидравлическая система — «Жидкость»)

Клапан маслоохладителя

1.	Снимите передний бампер. (См. Кузов — «Передний бампер в сборе»)

Снимите щиток воздухозаборника (А).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

Снимите воздушную защиту (А), ослабив болты после отделения зажим для фиксации проводки.

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

Отделите трубку масляного радиатора (А) и ослабьте болт (В).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

Снимите клапан масляного радиатора (В) после ослабления болтов (А).

Момент затяжки :

9,8–14,7 Н·м (1,0–1,5 кгс·м, 7,2–10,8 фунт·фут)

При установке существующее уплотнительное кольцо клапана маслоохладителя должно быть заменен на новый.

6.	Установите в порядке, обратном снятию.

7.	Заполните автоматическую коробку передач жидкостью. (См. Гидравлическая система — «Жидкость»)

Трубка масляного радиатора

1.	Снимите передний бампер. (См. Кузов — «Передний бампер в сборе»)

Снимите щиток воздухозаборника (А).

Момент затяжки :

3,9–5,9 Н·м (0,4–0,6 кгс·м, 2,9–4,3 фунт-фут)

Снимите воздушную защиту (А), ослабив болты после отделения зажим для фиксации проводки.

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

Отделите трубку масляного радиатора (А) и ослабьте болт (В).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

Ослабьте болт крепления конденсатора (А).

Момент затяжки :

4,9–7,8 Н·м (0,5–0,8 кгс·м, 3,6–5,8 фунт-фут)

Снимите трубку масляного радиатора (А) после ослабления болтов.

Момент затяжки :

9,8–14,7 Н·м (1,0–1,5 кгс·м, 7,2–10,8 фунт·фут)

При установке существующее уплотнительное кольцо клапана маслоохладителя должно быть заменен на новый.

7.	Установите в порядке, обратном снятию.

8.	Заполните автоматическую коробку передач жидкостью. (См. Гидравлическая система — «Жидкость»)

Трубка масляного радиатора

1.	Снимите подрамник. (См. Система подвески — «Подрамник»)

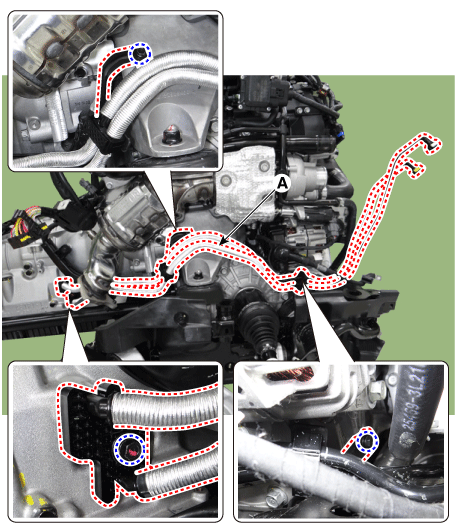

Снимите трубку масляного радиатора (А).

Момент затяжки

Болт крепления трубки маслоохладителя: 19,6 - 29,4 Н·м (2,0 - 3,0 кгс·м, 14,5–21,7 фунт·фут)

Болты крепления кронштейна: 7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8 - 8,7 фунт·фут)

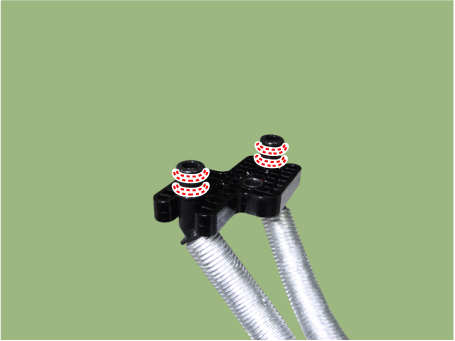

•	При установке существующее уплотнительное кольцо трубки масляного радиатора необходимо заменить на новый.

3.	Установите в порядке, обратном снятию.

4.	Заполните автоматическую коробку передач жидкостью. (См. Гидравлическая система — «Жидкость»)
