мотор переднего стеклоочистителя

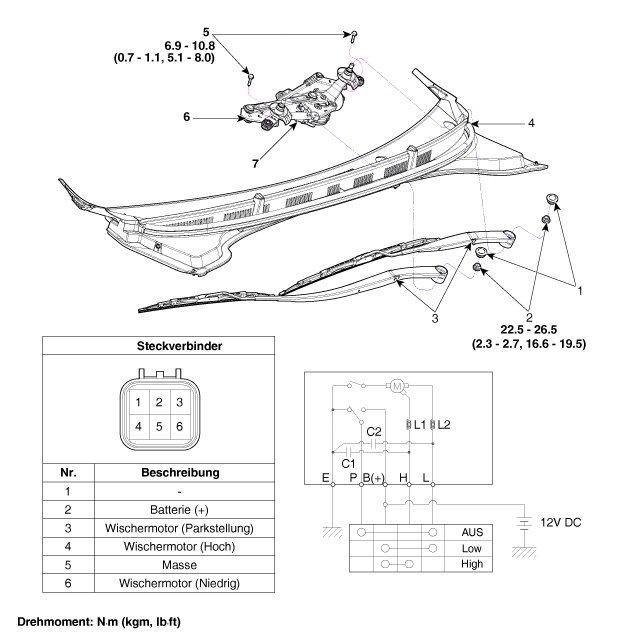

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

Репаратурверфарен

Аусбау

1. 1

   Аккумуляторная батарея.

2. 2

   Wenn nötig den Befestigungsclip des Wischerblatts durch Hochziehen lösen und das Wischerblatt vom Innenradius des Wischerarms entfernen.



3. 3

   Obere Windlaufverkleidung entfernen.

   (Siehe Kapitel Karosserie - "Obere Windlaufverkleidung")

4. 4

   Steckverbinder (A) des Wischermotors abziehen.



5. 5

   Befestigungsschrauben lösen, dann Wischermotor und Gestänge (A) entfernen.



6. 6

   Den Wischermotorkurbelarm festhalten und das obere Gestänge (A) entfernen.



7. 7

   Unteres Gestänge (A) von der Kurbelscheibe des Wischermotors abbauen.



8. 8

   Mutter (A) lösen und Kurbelscheibe (B) ausbauen.



9. 9

   Befestigungsschrauben lösen, dann Wischermotor (A) ausbauen.





Эйнбау

1. 1

   Шайбенвишермотор айнбауен.

2. 2

   Курбельшайбе айнбауен.

   Anzugsdrehmoment: 14,7 - 19,6 Н·м

3. 3

   Oberes und unteres Gestänge an Kurbelscheibe des Wischermotors anbringen.

4. 4

   Scheibenwischermotor und -gestänge einbauen und den Stecker des Scheibenwischermotors лодыжки.

   Anzugsdrehmoment: 6,9 - 10,8 Н·м

5. 5

   Die obere Windlaufverkleidung einbauen.

6. 6

   Wischerarm und Wischerblatt anbauen.

   Anzugsdrehmoment: 22,5 - 26 Н·м

7. 7

   Wischerarme und Wischerblätter entsprechend der Spezifikation anbauen.

   Auto-Stopp-Position (Wischerblatt)



ПРЮФУНГ

1. 1

   Stecker vom Wischermotor abklemmen.



   номер	Beschreibung
   1	-
   2	Батарея (+)
   3	Вишермотор (Паркен)
   4	Вишермотор (Хох)
   5	Массе
   6	Вишермотор (Нидриг)

2. 2

   Батарейное соединение (+) с клеммой 2 и массой батареи (-) с клеммой 5 anlegen.





Прюфунг (Mit KDS)

1. 1

   Дефектный компонент электрической сети Karosserieelektrik können schnell mit dem Fahrzeugdiagnosesystem (KDS) untersucht werden.

   Das Diagnosesystem (KDS) лиферт folgende Daten.

   1. Самостоятельная диагностика: неисправность и кодовый номер (DTC) überprüfen

   2. Aktuelle Daten: Status der Ein-/Ausgangsdaten des Systems überprüfen

   3. Stellgliedtest: Betriebsbedingung des Systems überprüfen

   4. Zusatzfunktionen: Steuerung anderer Funktionen einschließlich Системные опцииseinstellungen und Nullpunkteinstellung

2. 2

   'Fahrzeugmodell' и 'Karosseriessteuermodul (BCM)' wählen, um das Fahrzeug мит дем Tester zu untersuchen.

3. 3

   Меню 'Momentane Daten' wählen, um den aktuellen Status der Ein-/Ausgangsdaten цу сучен.
