Kia Picanto: внутренняя отделка / боковая отделка багажника

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Внутренняя отделка / Боковая отделка багажника

Компоненты и расположение компонентов

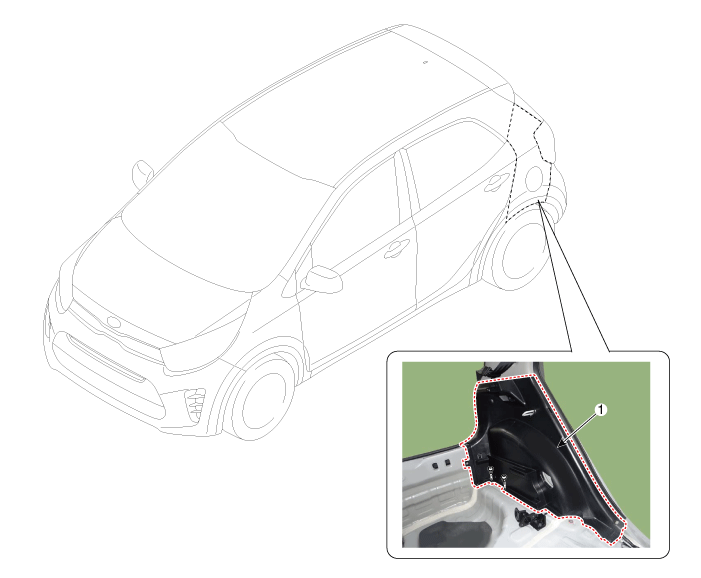

Расположение компонента

1. Боковая обшивка багажника

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

1.	Снимите заднее сиденье в сборе. (См. Заднее сиденье — «Заднее сиденье в сборе»)

2.	Снимите обивку задней двери с помощью съемника.

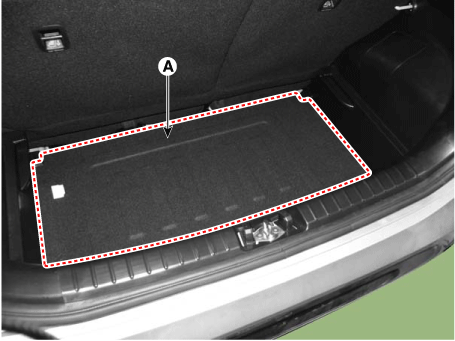

3.	Снимите багажную полку (А).

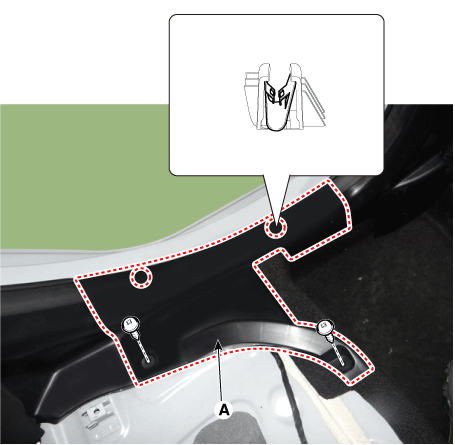

4.	Отсоедините уплотнитель задней двери.

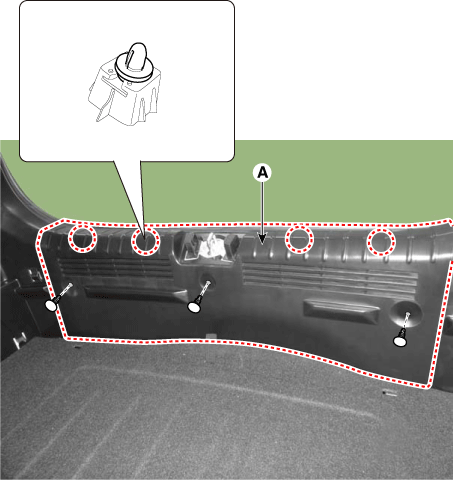

5.	Снимите заднюю поперечную облицовку (А).

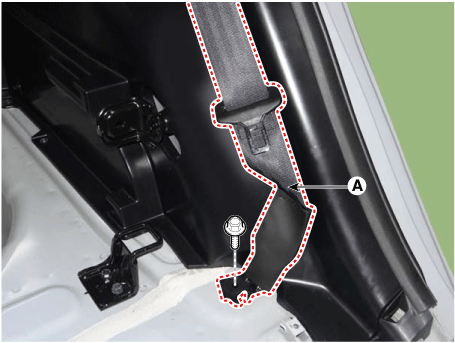

Отсоедините нижнее крепление ремня безопасности заднего сиденья (А) после ослабления крепежного болта.

Момент затяжки :

39,2–53,9 Н·м (4,0–5,5 кгс·м, 28,8–39,8 фунт-фут)

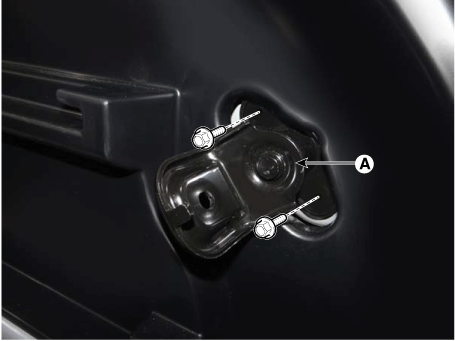

7.	Снимите складной кронштейн (А) после ослабления крепежных болтов.

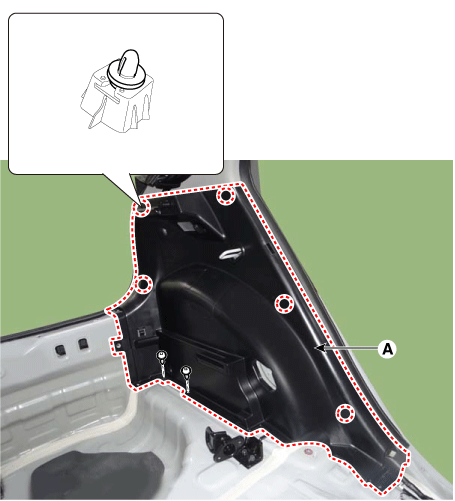

8.	Снимите боковую обивку багажника (А), предварительно ослабив крепежные винты.

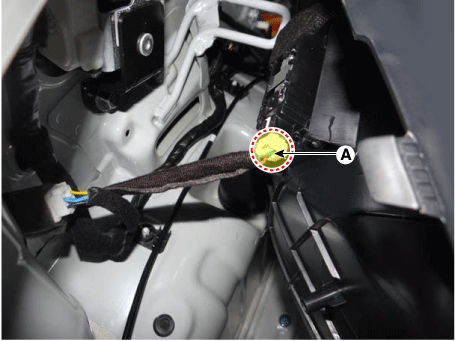

9.	Отсоедините разъем фонаря багажного отделения (А).

10.

Установите в порядке, обратном снятию.

Замените все поврежденные клипсы.
