Kia Picanto: внутренняя отделка / отделка задней стойки
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Кузов (внутри и снаружи)
/
Внутренняя отделка
/ Облицовка задней стойки
Компоненты и расположение компонентов

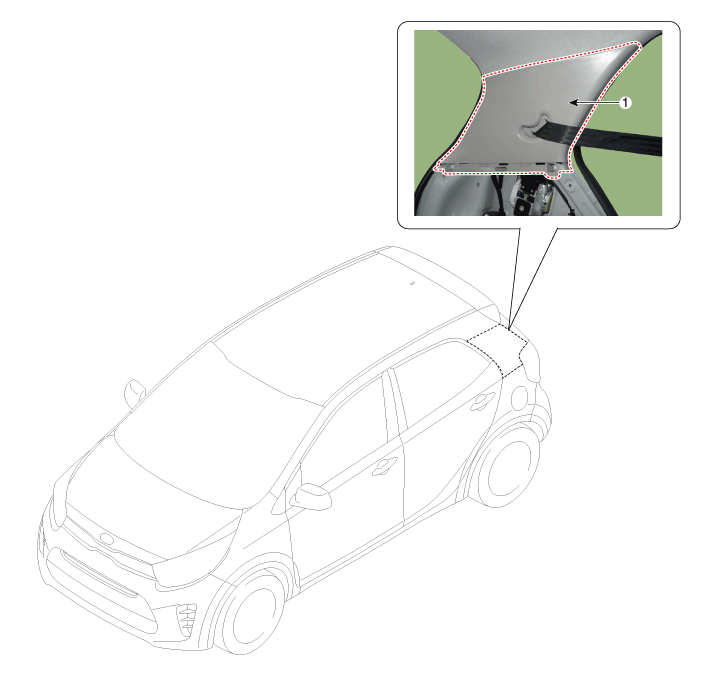

| Расположение компонента |
|
1. Облицовка задней стойки
|
Процедуры ремонта
| Замена |
Наденьте перчатки, чтобы защитить руки.
|
|
| 1. |
Снимите заднее сиденье в сборе.
(См. Заднее сиденье — «Заднее сиденье в сборе»)
|
| 2. |
Снимите обивку задней двери с помощью съемника.
|
| 3. |

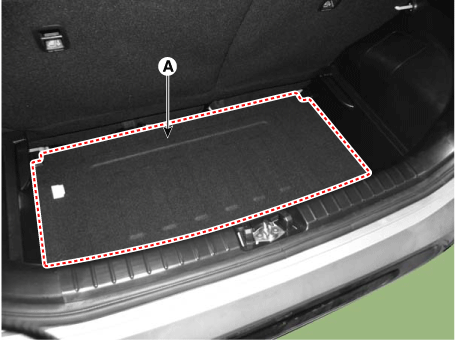

Снимите багажную полку (А).
|
| 4. |
Отсоедините уплотнитель задней двери.
|
| 5. |

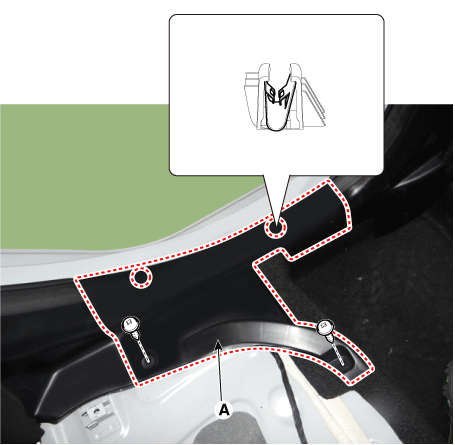

Снимите заднюю поперечную облицовку (А).
|
| 6. |
Отсоедините нижнее крепление ремня безопасности заднего сиденья (А) после ослабления крепежного болта.
|
| 7. |
Снимите складной кронштейн (А) после ослабления крепежных болтов.
|
| 8. |

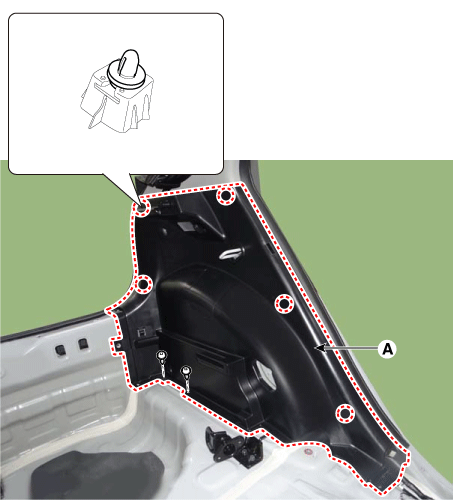

Снимите боковую обивку багажника (А), предварительно ослабив крепежные винты.
|
| 9. |

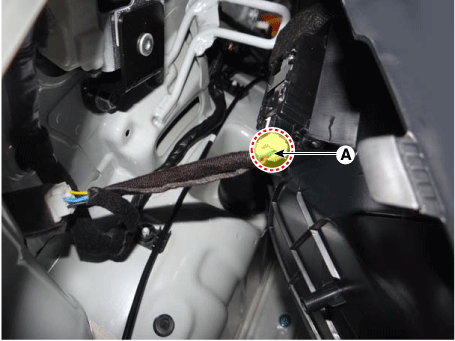

Отсоедините разъем фонаря багажного отделения (А).
|
| 10. |

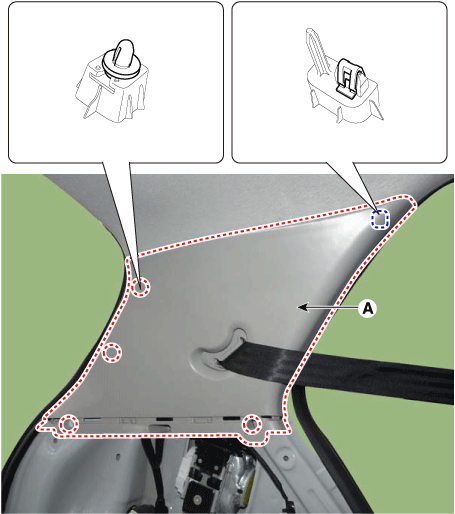

Снимите облицовку стойки задней двери (А).
|
| 11. |
Установите в порядке, обратном снятию.
|
Боковая отделка багажника
Компоненты и расположение компонентов
Расположение компонента
1. Боковая обшивка багажника
Процедуры ремонта
Замена
Наденьте перчатки, чтобы защитить руки.
...
