Тормозная система

Педаль тормоза

Место в руководстве: Тормозная система
Общая информация — 8Обслуживание — 31Механическая система двигателя — 44Электрическая система двигателя — 14Система контроля выбросов — 9Управление двигателем/топливная система — 30Система сцепления — 10Механическая коробка передач — 10Автоматическая трансмиссия — 23Карданный вал и ось — 8Подвесная система — 15Рулевая система — 9Сдержанность — 14Тормозная система — 22Кузов (внутри и снаружи) — 115Электрическая система кузова — 84Отопление, вентиляция, кондиционирование воздуха — 28
8шагов
~48мин
2/5сложность
0102030405025.519Н·мlb·ft
Момент затяжки, найден в тексте страницы
Выполнено 0 из 8

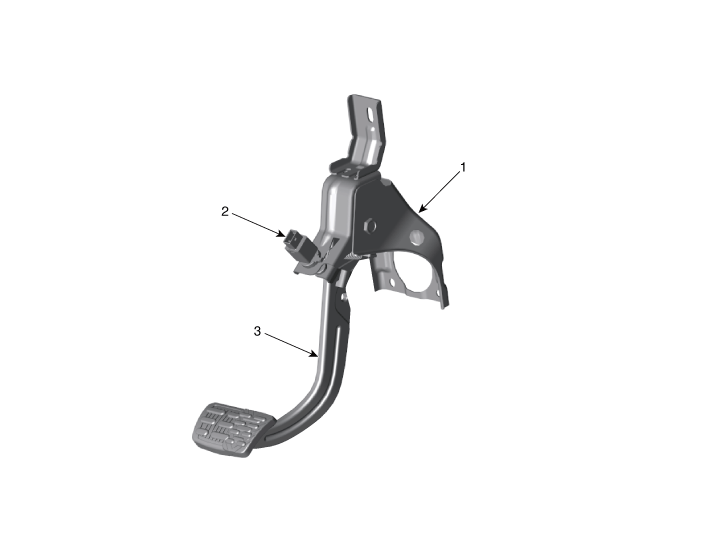

Компоненты и расположение компонентов

Компоненты

1. Тормозной элемент в сборе
2. Выключатель стоп-сигнала		 3. Педаль в сборе

Процедуры ремонта

Удаление

  1. Выключите зажигание и отсоедините отрицательную (-) клемму аккумуляторной батареи.

  2. Снимите нижнюю панель аварийной подушки.

    (См. Кузов — «Нижняя панель аварийной площадки»)

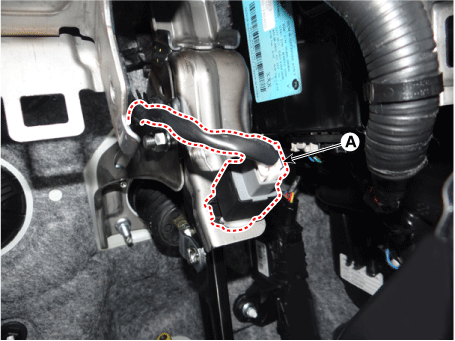

  3. Отсоедините разъем выключателя тормоза (А).

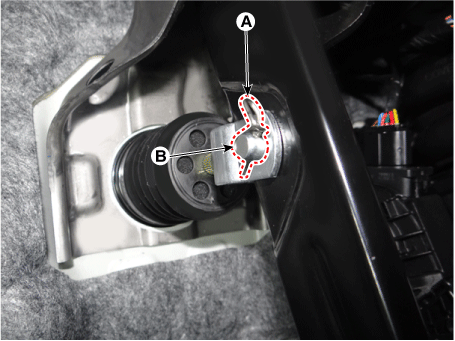

  4. Отсоедините стопорный штифт (А) и штифт с плоской головкой (В).

  5. Снимите гайки крепления педали тормоза (А).

    Момент затяжки : 16,7–26 Н·м

осмотр

  1. Проверьте втулку на износ.

  2. Проверьте педаль тормоза на изгиб или скручивание.

  3. Проверьте возвратную пружину педали тормоза на наличие повреждений.

Монтаж

  1. Устанавливайте в порядке, обратном снятию
