Передний дисковый тормоз

Компоненты и расположение компонентов

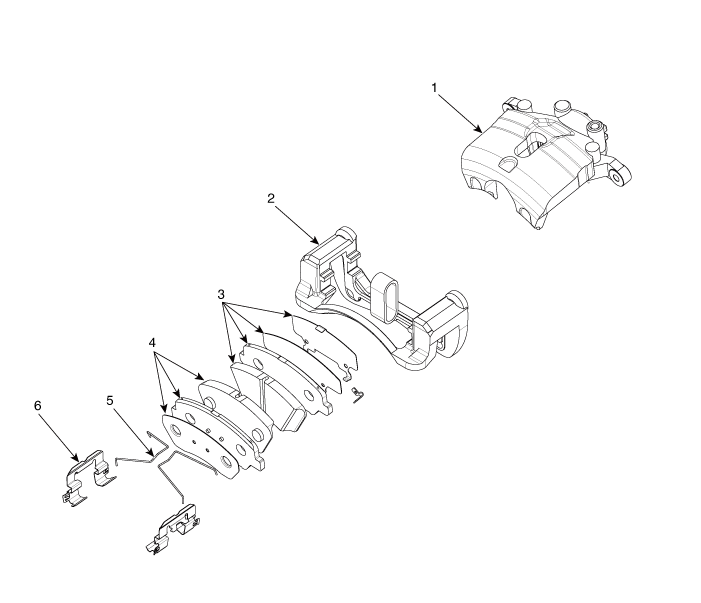

Компоненты

Процедуры ремонта

Удаление

Тормозная колодка

1. 1

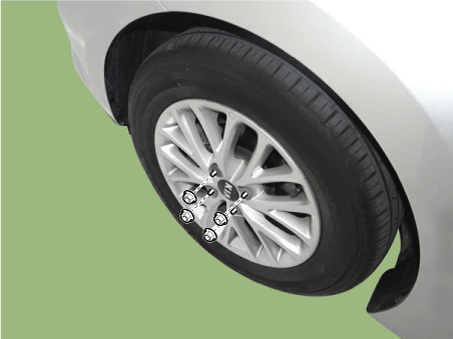

   Снимите переднее колесо и шину.

   Момент затяжки: 107,9–128 Н·м



2. 2

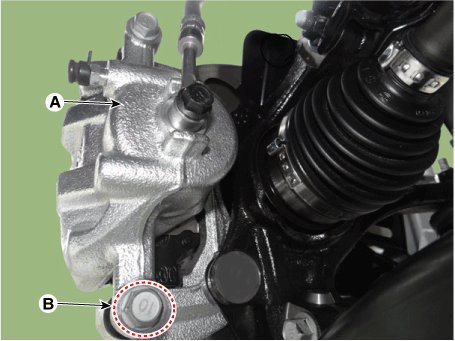

   Ослабьте болт направляющего стержня (В) и поверните корпус суппорта (А) вверх. не в пути.

   Момент затяжки : 21,6–31 Н·м



3. 3

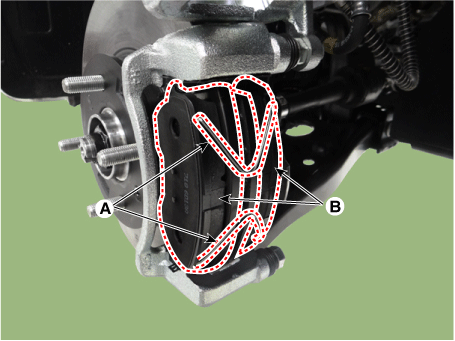

   Снимите возвратную пружину колодки (А) и затем отделите тормозную колодку (В).



Суппорт в сборе

1. 1

   Снимите переднее колесо и шину.

   Момент затяжки: 107,9–128 Н·м



2. 2

   Ослабьте болт направляющего стержня (В) и поверните корпус суппорта (А) вверх. не в пути.

   Момент затяжки : 21,6–31 Н·м



3. 3

   Снимите возвратную пружину колодки (А) и затем отделите тормозную колодку (В).



4. 4

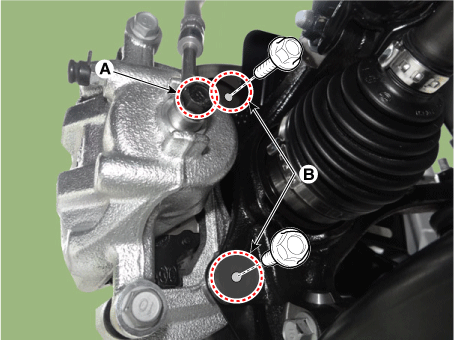

   Ослабьте болты (А, В) и снимите тормозной суппорт.

   Момент затяжки :

   A: 24,5–29 Н·м

   B: 78,5–98 Н·м



Диск

1. 1

   Снимите переднее колесо и шину.

   Момент затяжки: 107,9–128 Н·м



2. 2

   Ослабьте болт направляющего стержня (В) и поверните корпус суппорта (А) вверх. не в пути.

   Момент затяжки : 21,6–31 Н·м



3. 3

   Снимите возвратную пружину колодки (А) и затем отделите тормозную колодку (В).



4. 4

   Ослабьте болты (А, В) и снимите тормозной суппорт.

   Момент затяжки : 78,5–98 Н·м



5. 5

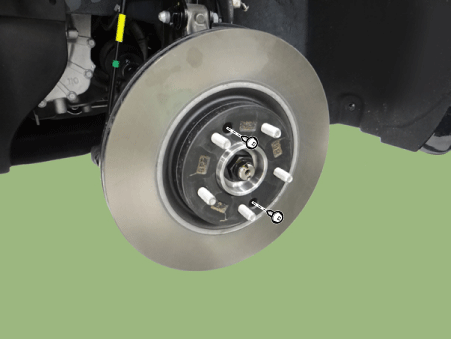

   Снимите тормозной диск после ослабления винта.

   Момент затяжки : 4,9–5,9 Н·м



осмотр

Толщина переднего тормозного диска проверять

1. 1

   Проверьте тормозные колодки на предмет износа и выцветания.

2. 2

   Проверьте тормозной диск на наличие повреждений и трещин.

3. 3

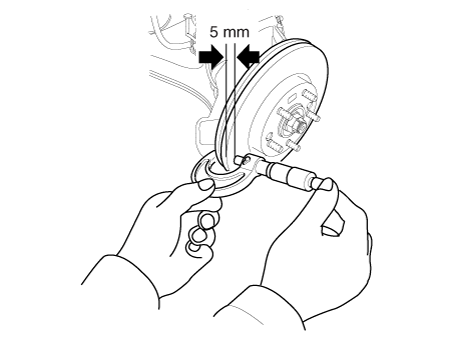

   Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщиной не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

   Толщина переднего тормозного диска

   - Стандарт: 22 мм (0,8661 дюйма)

   - Максимальный рабочий предел: 20,4 мм (0,8031 дюйма)

   - Отклонение: менее 0,005 мм (0,0002 дюйма)



4. 4

   Если износ превышает допустимый, замените диски и колодки в сборе слева и справа. справа от транспортного средства.

Проверка передних тормозных колодок

1. 1

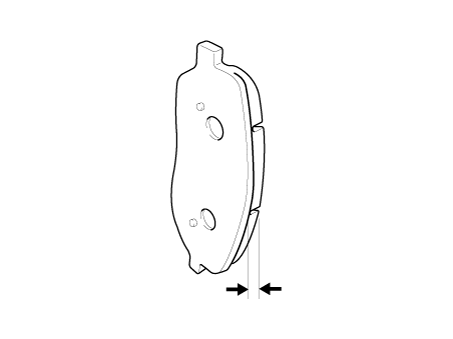

   Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

   Толщина колодки

   Стандартное значение: 11,0 мм (0,4331 дюйма)

   Максимальный рабочий предел: 2,0 мм (0,0787 дюйма)

2. 2

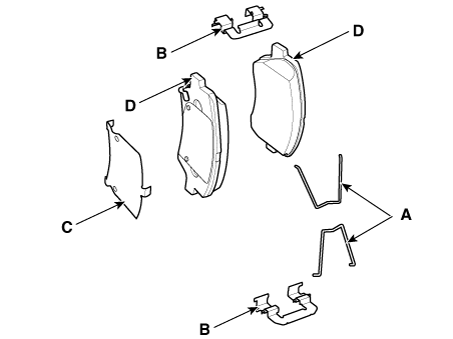

   Убедитесь, что смазка нанесена на скользящие контактные точки, и проверьте накладка и подложка на предмет повреждений.



Биение переднего тормозного диска проверять

1. 1

   Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

   Биение тормозного диска Ограничение: 0,04 мм (0,00157 дюйма) или менее (новый)



2. 2

   Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3. 3

   Если биение не превышает предельного значения, установите тормозной диск, повернув его на 180°, а затем снова проверьте тормозной диск на биение.

4. 4

   Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Монтаж

1. 1

   Установите в порядке, обратном снятию.

2. 2

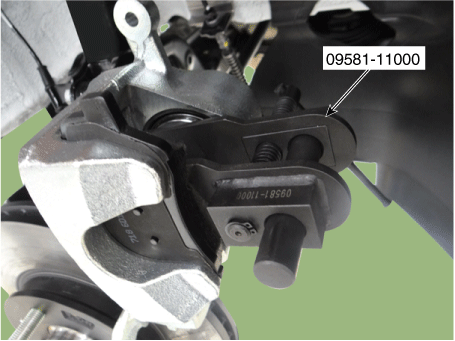

   Используйте SST (09581-11000) при установке узла тормозного суппорта.



3. 3

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Тормозная система»)
