Компоненты и расположение компонентов

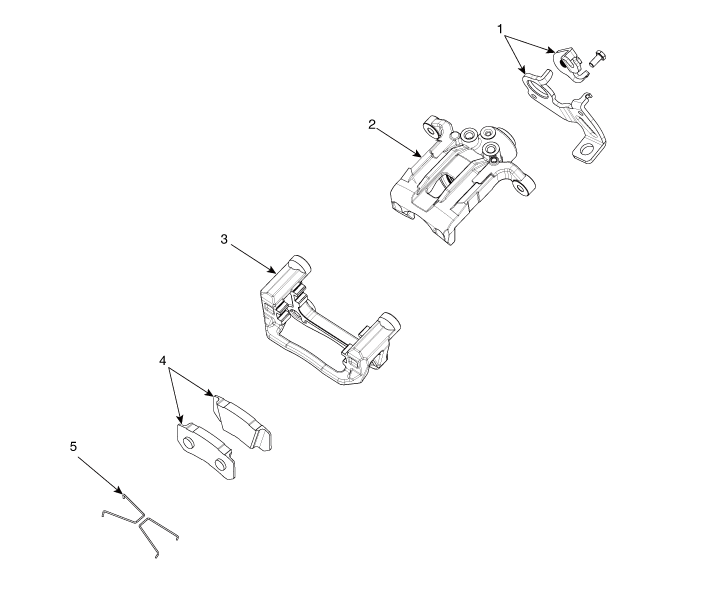

Компоненты

1. Трос и рычаг
2. Корпус суппорта
3. Моментный элемент

4. Тормозная колодка
5. Возвратная пружина

Процедуры ремонта

Удаление

Диск

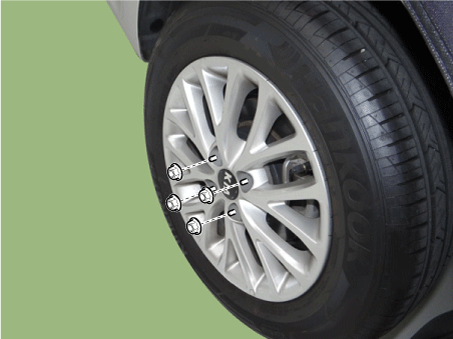

Снимите заднее колесо и шину.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

2.	Отпустите рычаг стояночного тормоза, трос стояночного тормоза ослаблен.

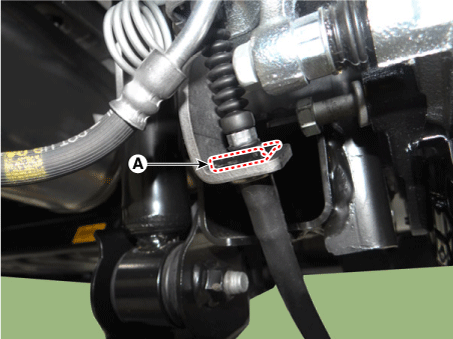

3.	Снимите трос стояночного тормоза (А), предварительно сняв зажим (В).

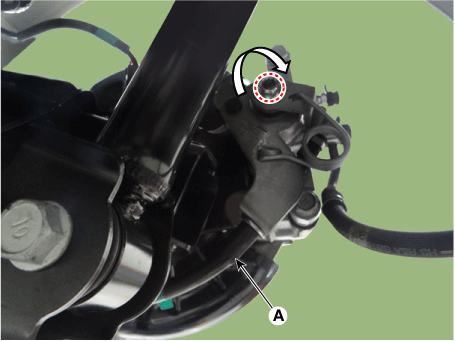

4.	Потяните гаечный ключ, как показано стрелкой ниже, чтобы ослабить трос, а затем снимите парковочный трос (А).

Снимите рым-болт шланга (А).

Момент затяжки:

24,5–29,4 Н·м (2,5–3,0 кгс·м, 18,1–21,7 фунт-фут)

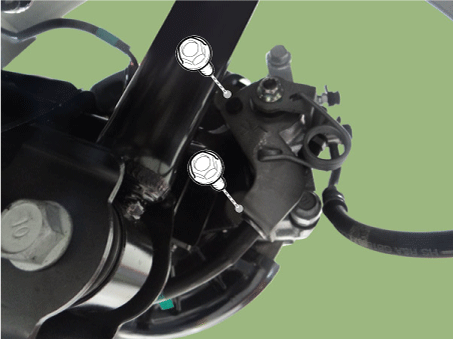

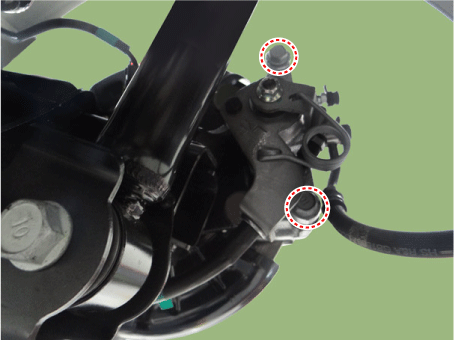

Ослабьте болты крепления суппорта и снимите задний суппорт в сборе.

Момент затяжки

78,5–98,1 Н·м (8,0–10,0 кгс·м, 57,9–72,3 фунт-фут)

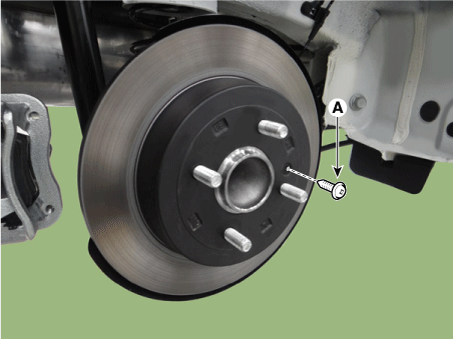

Ослабьте винт заднего диска (А) и снимите задний диск.

Момент затяжки

4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут)

Тормозная колодка

Снимите заднее колесо и шину.

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

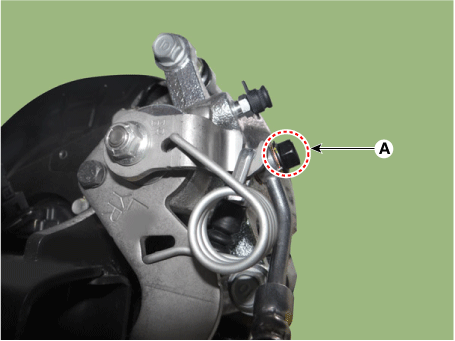

Ослабьте болты крепления суппорта и снимите задний суппорт в сборе.

Момент затяжки :

21,6–31,4 Н·м (2,2–3,2 кгс·м, 15,9–23,1 фунт·фут)

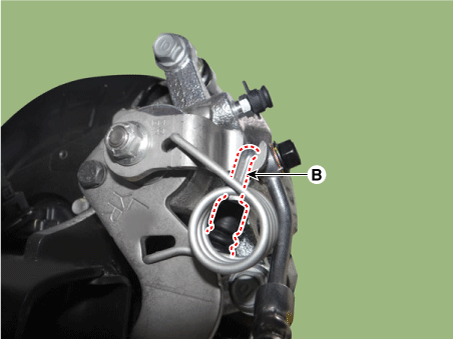

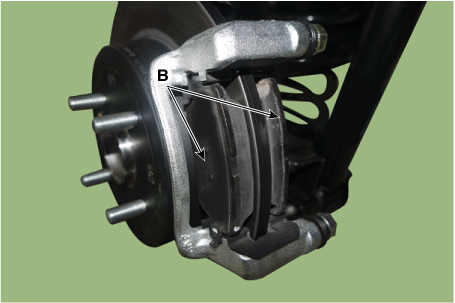

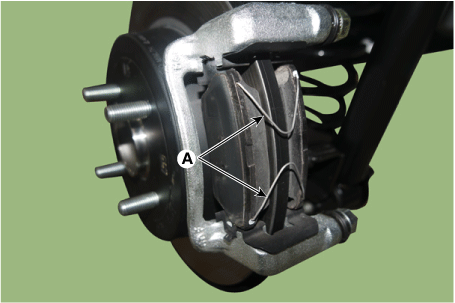

Снимите возвратную пружину колодки (А) и затем отделите тормозную колодку (В).

•	Очистите поверхность фиксатора колодки на кронштейне суппорта.

•	Осмотрите пыльники поршня на наличие повреждений и при необходимости замените.

•	Проверьте плавность хода направляющих стержней и их пылезащитные чехлы на предмет повреждений.

осмотр

Толщина заднего тормозного диска Проверять

1.	Проверьте тормозные колодки на предмет износа и выцветания.

2.	Проверьте тормозной диск на наличие повреждений и трещин.

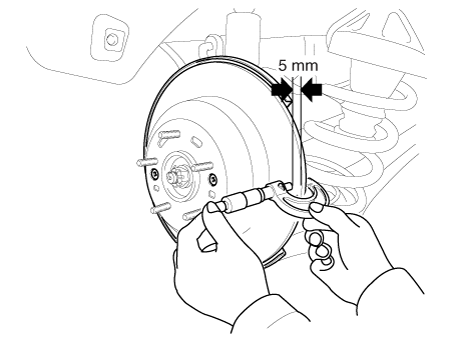

Удалите всю ржавчину и загрязнения с поверхности и измерьте диск. толщиной не менее чем в 8 точках на одинаковом расстоянии (5 мм) от внешний круг тормозного диска.

Толщина заднего тормозного диска

Стандарт: 10 мм (0,3937 дюйма)

Максимальный рабочий предел: 8,4 мм (0,3307 дюйма)

Отклонение: менее 0,005 мм (0,0002 дюйма)

4.	Если износ превышает допустимый, протрите тампоном левый и правый диски и колодки в сборе. транспортного средства.

Проверка задних тормозных колодок

Проверьте износ колодок. Измерьте толщину колодки и замените ее, если она меньше указанного значения.

Толщина колодки

Стандартное значение: 10,0 мм (0,3937 дюйма)

Максимальный рабочий предел: 2,0 мм (0,0787 дюйма)

2.	Убедитесь, что смазка нанесена на скользящие контактные точки, и проверьте накладка и подложка на предмет повреждений.

Биение заднего тормозного диска Проверять

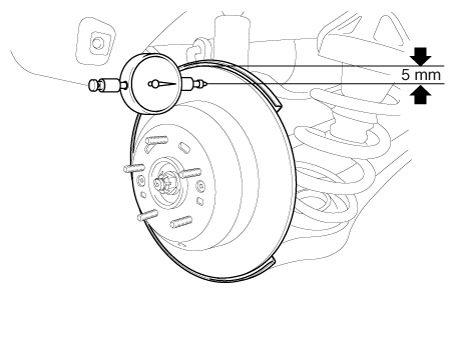

Поместите циферблатный индикатор примерно в 5 мм (0,2 дюйма) от внешней окружности тормозной диск и измерьте биение диска.

Биение тормозного диска

Ограничение: 0,03 мм (0,00118 дюйма) или менее (новый)

2.	Если биение тормозного диска превышает допустимое значение, замените диск, а затем снова измерьте биение.

3.	Если биение не превышает предельного значения, установите тормозной диск, повернув его на 180°, а затем снова проверьте тормозной диск на биение.

4.	Если биение невозможно исправить изменением положения тормоза диск, замените тормозной диск.

Монтаж

1.	Установите в порядке, обратном снятию.

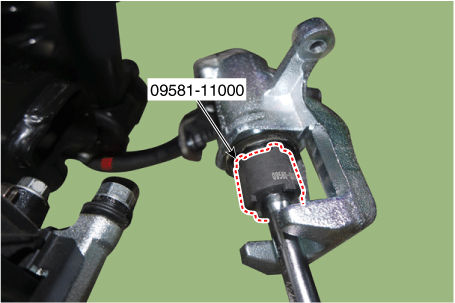

2.	Используйте SST (09581-11000) при установке узла тормозного суппорта.

3.	После установки прокачайте тормозную систему. (См. Тормозная система — «Тормозная система»)
