Тормозная магистраль

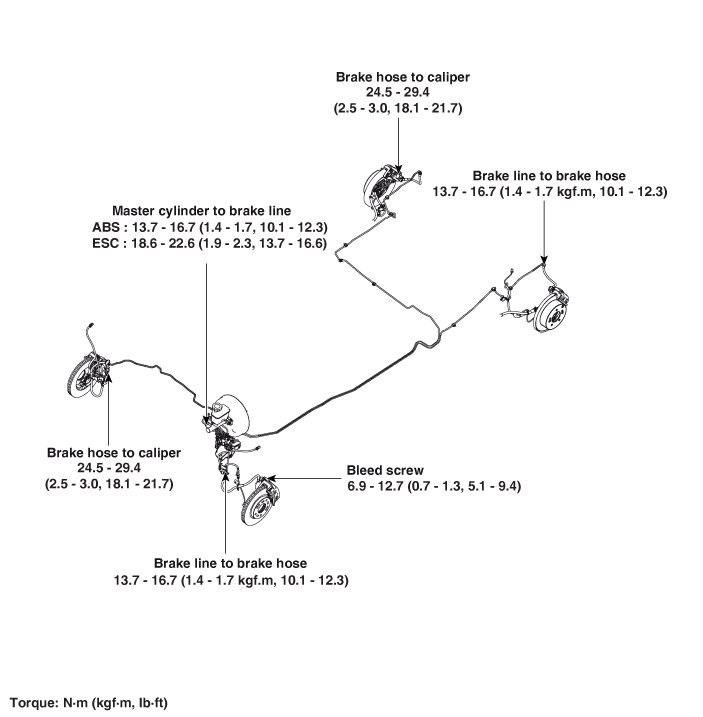

Компоненты и расположение компонентов

Компоненты

Процедуры ремонта

Удаление

1. 1

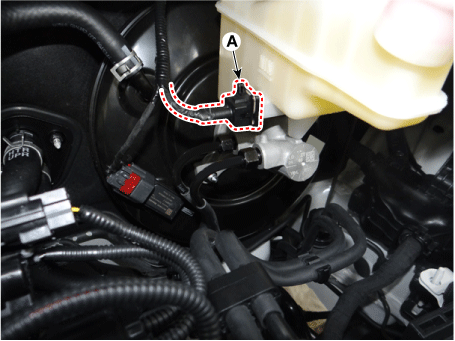

   Отсоедините разъем выключателя уровня тормозной жидкости (А), а затем снимите крышка резервуара.



2. 2

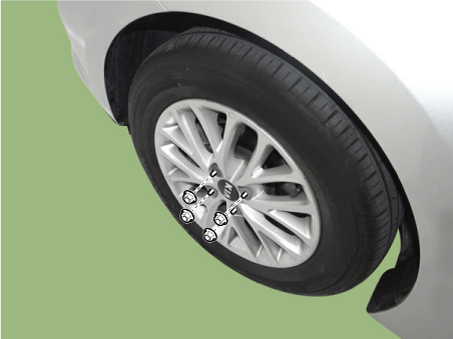

   Снимите переднее/заднее колесо и шину.

   Момент затяжки: 107,9–128 Н·м



3. 3

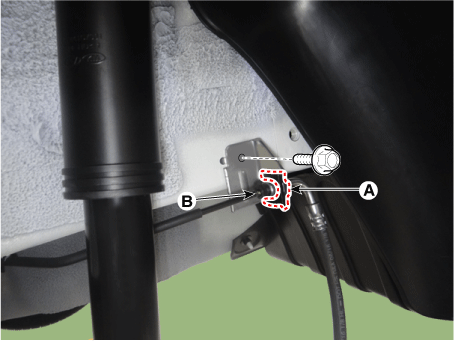

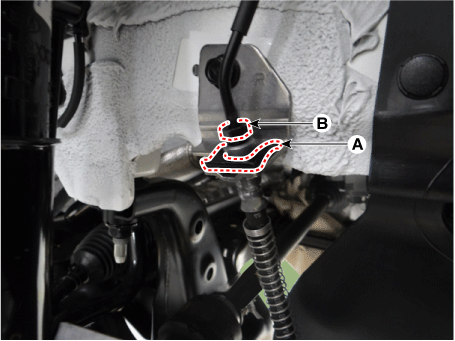

   Снимите хомут тормозного шланга (А).

4. 4

   Отсоедините тормозную трубку, ослабив накидную гайку трубки (В).

   Момент затяжки: 13,7–16,7 Н·м





5. 5

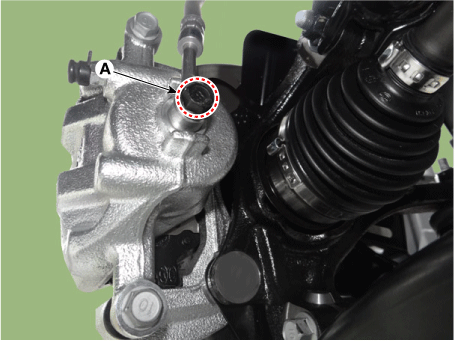

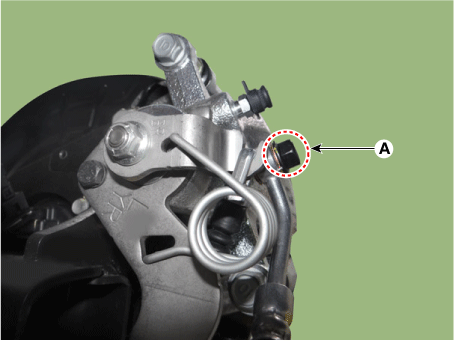

   Отсоедините тормозной шланг от тормозного суппорта, ослабив болт (А).

   Момент затяжки: 24,5–29 Н·м





осмотр

1. 1

   Проверьте тормозные трубки на наличие трещин, изгибов и коррозии.

2. 2

   Проверьте тормозные шланги на наличие трещин, повреждений и утечек жидкости.

3. 3

   Проверьте накидные гайки тормозных трубок на наличие повреждений и утечек жидкости.

4. 4

   Проверьте монтажный кронштейн тормозного шланга на наличие трещин или деформации.

Монтаж

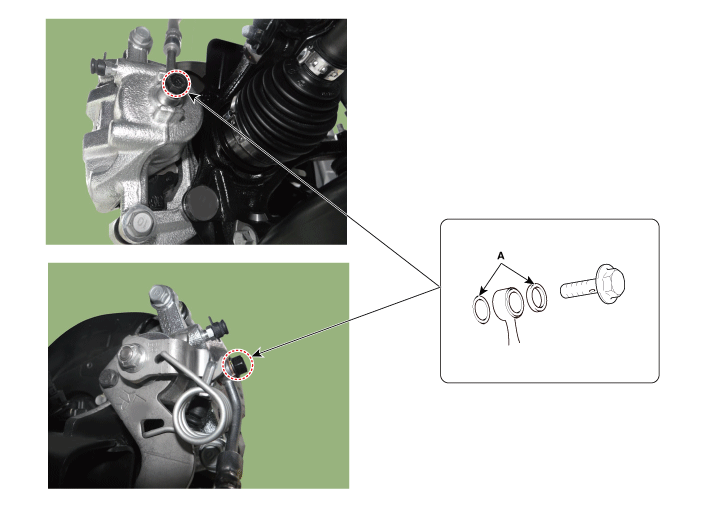

1. 1

   Установите в порядке, обратном снятию.

2. 2

   После установки прокачайте тормозную систему.

   (См. Тормозная система — «Тормозная система»)

3. 3

   Проверьте пролитое тормозное масло.
