Kia Forte: Система охлаждения/термостат

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Механическая система двигателя / Система охлаждения / Термостат

Компоненты и расположение компонентов

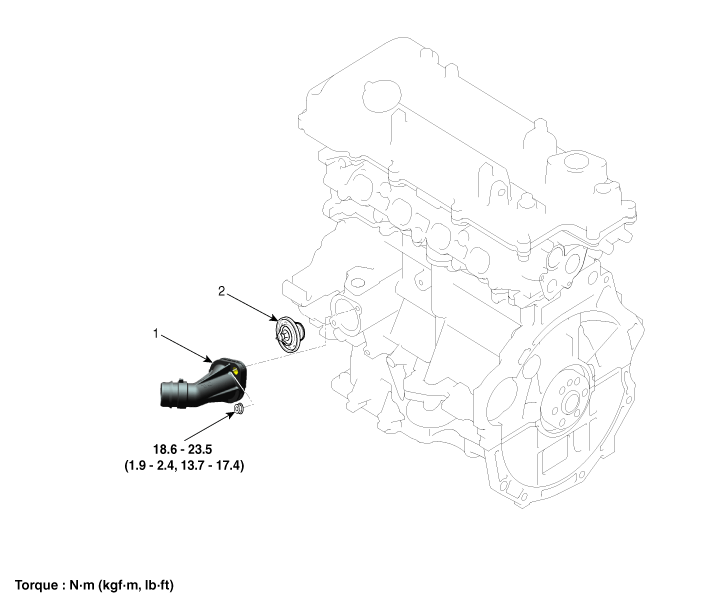

Компоненты

1. Впускной патрубок для воды

2. Термостат

Процедуры ремонта

Удаление

Разборка термостата может иметь неблагоприятные последствия, вызывая снижение эффективности охлаждения.

1.	Слейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

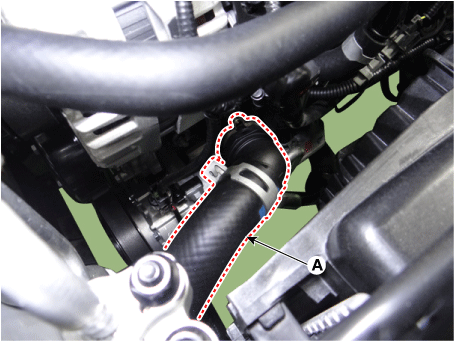

2.	Снимите нижний шланг радиатора (А).

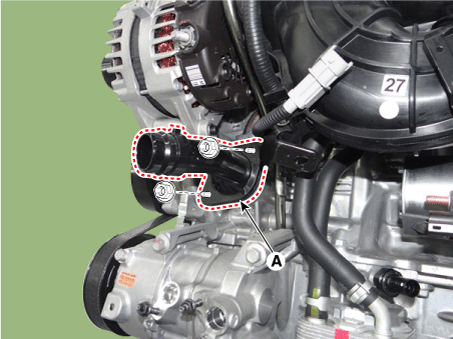

Снимите штуцер подачи воды (А).

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

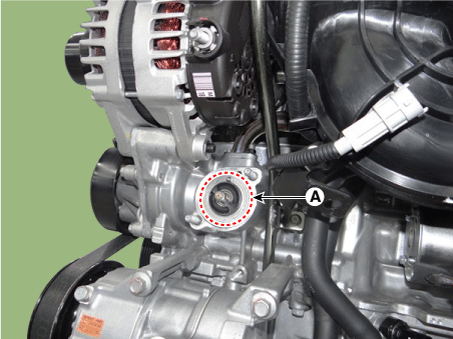

4.	Снимите термостат (А).

Установите в порядке, обратном снятию.

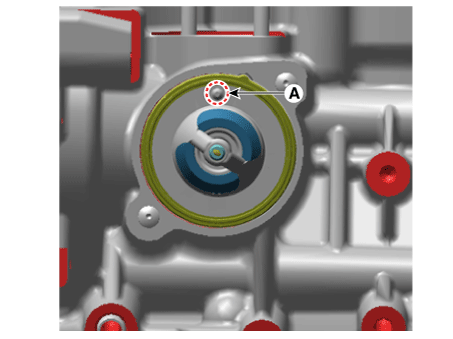

Поместите термостат качающимся клапаном (А) вверх.

6.	Залейте охлаждающую жидкость двигателя. (См. Система охлаждения — «Охлаждающая жидкость»)

7.	Запустите двигатель и проверьте наличие утечек.

осмотр

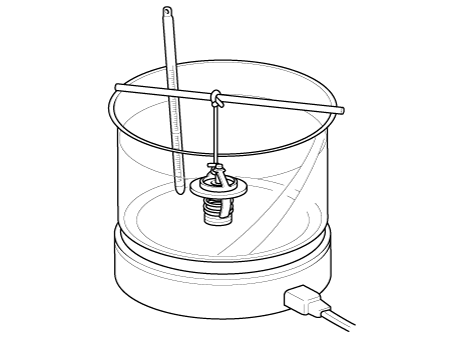

Погрузите термостат в воду, нагретую до температуры выше 95°C (203°F), затем нагрейте в течение не менее 3 минут для проверки подъема клапана.

•	Не используйте воду ниже 95°C (203°F).

•	Не нагревайте устройство напрямую, так как это повредит термостат.

Проверьте температуру открытия клапана.

Температура открытия клапана:

82±1,5°С (179,6±2,7°F)

Температура полного открытия:

95°С (203°Ф)

Если температура открытия клапана не соответствует указанной, замените термостат.

Проверьте подъем клапана.

Подъем клапана: 8 мм (0,3 дюйма) или более при 100°C (212°F)

Если подъем клапана не соответствует указанному, замените термостат.

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	От прокладки термостата

Проверьте крепежные болты

•	Проверить момент затяжки болтов крепления

•	Затяните болты и снова проверьте герметичность.

Проверьте прокладку на наличие повреждений

•	Проверьте прокладку или уплотнение на наличие повреждений

•	Замените прокладки и используйте термостат повторно.

Чрезмерное охлаждение

•	Низкая производительность отопителя (выдувается холодный воздух)

•	Указатель температуры показывает «НИЗКИЙ»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка.

•	После доливки охлаждающей жидкости повторите проверку.

KDS проверка и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте соединение муфты вентилятора или двигателя вентилятора.

※ Если муфта вентилятора всегда подключена, на холостом ходу будет слышен шум.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Замените компоненты.

Снимай термостат и смотри

•	Проверьте, нет ли пыли или стружки в клапане термостата.

•	Проверьте прилегание термостата.

•	Очистите клапан термостата и используйте термостат повторно.

•	Замените термостат, если он не работает должным образом.

Чрезмерно нагревается

•	Двигатель перегрет

•	Указатель температуры показывает «HI»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка. ※ Будьте осторожны при снятии крышки радиатора перегретого автомобиля.

•	Проверьте воздух в системе охлаждения.

•	После доливки охлаждающей жидкости повторите проверку.

•	Проверьте прокладки головки блока цилиндров на наличие повреждений и затяжку. момент затяжки болтов крепления.

KDS проверка и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте работу двигателя вентилятора при изменении температуры.

•	Проверьте, не проскальзывает ли муфта вентилятора.

•	Проверьте прилегание водяного насоса или повреждена крыльчатка.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Проверьте двигатель вентилятора, реле и разъем.

•	Замените муфту вентилятора, если она не работает должным образом.

•	Замените водяной насос, если он не работает должным образом.

Погрузите термостат в кипящую воду и осмотрите.

•	После снятия термостата проверьте его работу.

※ Убедитесь, что термостат открывается при температуре открытия клапана.

•	Замените термостат, если он не работает должным образом.
