Kia Forte: Двигатель и коробка передач в сборе / Подвеска двигателя

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Механическая система двигателя / Сборка двигателя и трансмиссии / Установка двигателя

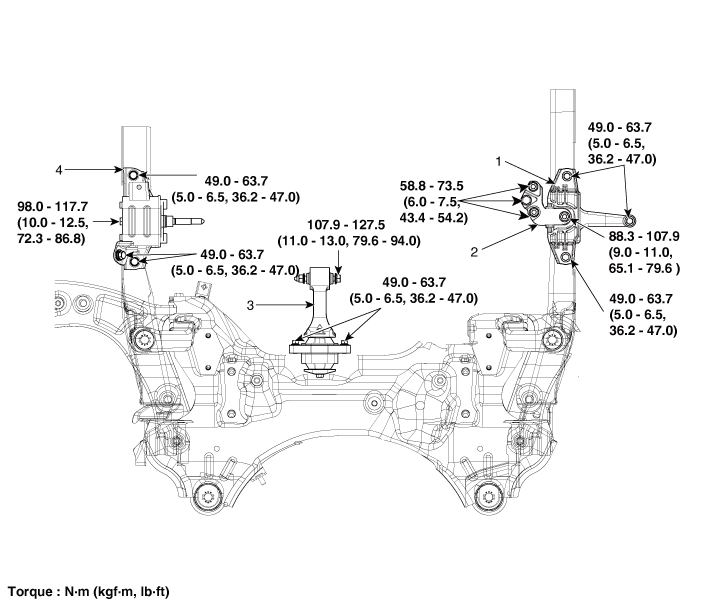

Компоненты и расположение компонентов

Компоненты

1. Кронштейн крепления двигателя
2. Кронштейн опоры двигателя

3. Кронштейн роликовой тяги
4. Кронштейн крепления коробки передач

Процедуры ремонта

Снятие и установка

Кронштейн крепления двигателя

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

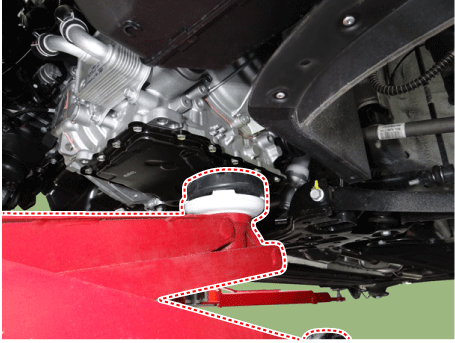

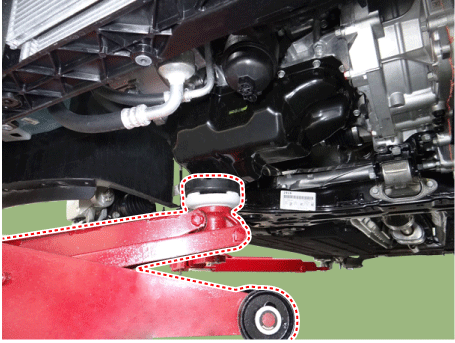

Установите домкрат на край масляного поддона, чтобы поддержать двигатель.

Вставьте резиновый блок между домкратом и масляным поддоном.

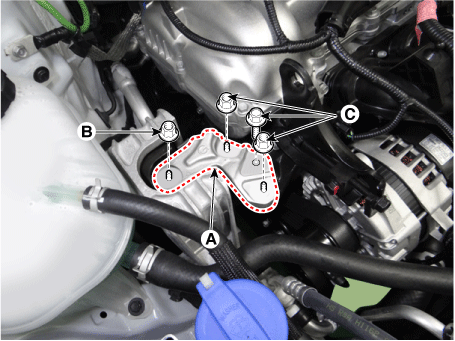

Снимите опорный кронштейн крепления двигателя (А).

Момент затяжки

Гайка (В):

88,3–107,9 Н·м (9,0–11,0 кгс·м, 65,1–79,6 фунт-фут)

Болты и гайки (С):

58,8–73,5 Н·м (6,0–7,5 кгс·м, 43,4–54,2 фунт-фут)

4.	Отделите расширительный бачок, чтобы освободить место для снятия опоры двигателя. скобка. (См. Система охлаждения — «Резервуар»)

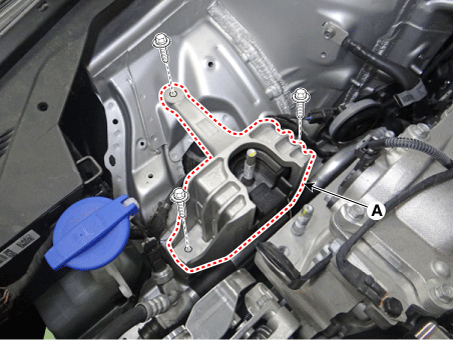

Снимите кронштейн крепления двигателя (А).

Момент затяжки :

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

6.	Установите в порядке, обратном снятию.

Монтажный кронштейн для рулонной штанги

1.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — «Под крышкой моторного отсека»)

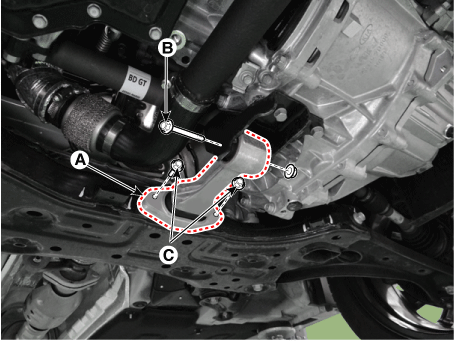

Снимите кронштейн тяги ролика (А).

Момент затяжки

Болт (В):

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Болт (С):

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

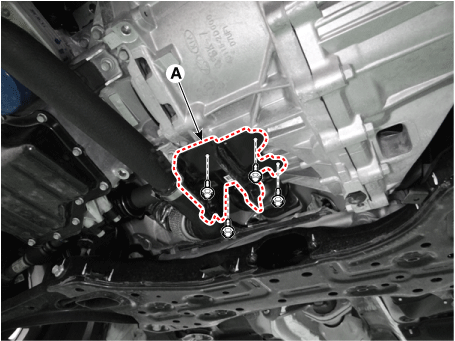

Снимите опорный кронштейн стержня ролика (А).

Момент затяжки :

49,0–68,6 Н·м (5,0–7,0 кгс·м, 36,2–50,6 фунт-фут)

4.	Установите в порядке, обратном снятию.

Кронштейн крепления коробки передач

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите крышку машинного отделения. (См. Двигатель и трансмиссия в сборе — машинное отделение под крышкой)

3.	Снимите воздушный фильтр в сборе. (См. Система впуска и выпуска — «Воздухоочиститель»)

4.	Снимите батарею и поддон для батареи. (См. Электрическая система двигателя — «Аккумулятор»)

5.	Установите домкрат под коробку передач, чтобы поддержать ее.

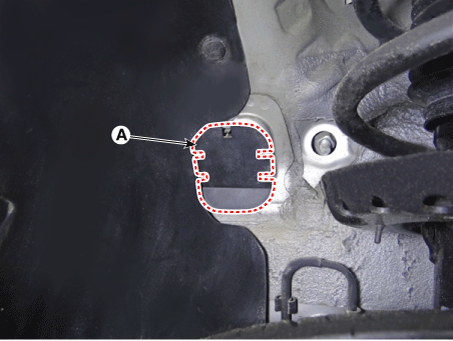

6.	Снимите уплотнение боковой панели крепления коробки передач (А).

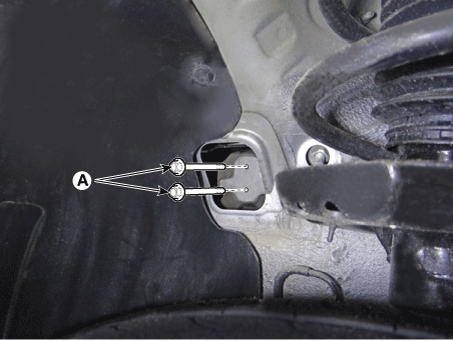

Снимите болт крепления опорного кронштейна коробки передач (А).

Момент затяжки :

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

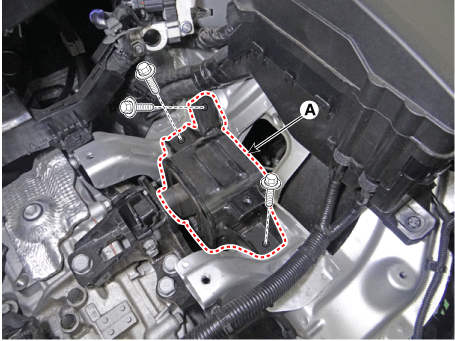

Снимите монтажный кронштейн коробки передач (А).

Момент затяжки :

49,0–63,7 Н·м (5,0–6,5 кгс·м, 36,2–47,0 фунт·фут)

9.	Установите в порядке, обратном снятию.
