Моторное масло и фильтр

Процедуры ремонта

осмотр

Уровень моторного масла

1. 1

   Прогрейте и остановите двигатель, а затем подождите 5 минут.

2. 2

   Выключите двигатель и подождите несколько минут (около 5 минут), пока масло вернуться в масляный поддон.

3. 3

   Вытащите щуп, протрите его и полностью вставьте обратно.

4. 4

   Убедитесь, что уровень масла находится между отметкой уровня «L» и уровнем «F». метка на указателе уровня моторного масла.

5. 5

   Если уровень низкий, проверьте наличие утечек и долейте масло до полного уровня. отметка.

Внешний вид моторного масла

1. 1

   Проверьте моторное масло на наличие белой мути или сильных загрязнений.

2. 2

   Если моторное масло становится мутным и белым, велика вероятность того, что оно загрязнен охлаждающей жидкостью двигателя.

   Отремонтируйте или замените поврежденные детали.

Замена

[Гамма 1,6 млн дюймов на дюйм]

1. 1

   Слейте моторное масло.

   1. Снимите крышку маслозаливной горловины.

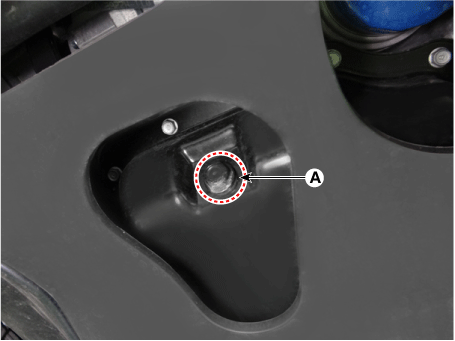

   2. Подняв автомобиль, снимите пробку сливного отверстия (А) и слить масло в емкость.



2. 2

   Снимите масляный фильтр

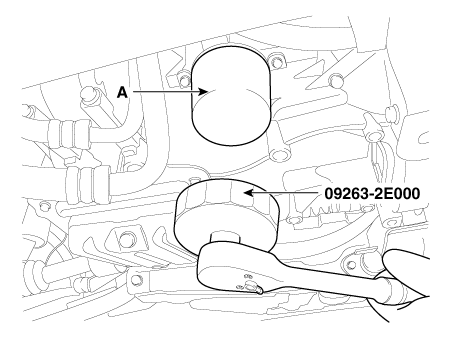

   1. Снимите масляный фильтр (A) с помощью ключа для масляного фильтра (09263-2E000).

   2. Проверьте и очистите поверхность установки масляного фильтра.

   3. Нанесите чистое моторное масло на прокладку нового масляного фильтра.

   4. Установите новый масляный фильтр вручную, пока прокладка не сядет на место.

   5. Затяните масляный фильтр с указанным крутящим моментом, используя масляный ключ для фильтра.

      Момент затяжки : 11,8–15,7 Н·м



3. 3

   Залейте моторное масло.

   1. Очистите и установите пробку сливного отверстия с новой прокладкой.

      Момент затяжки : 34,3–44 Н·м

   2. Залейте свежее моторное масло.

      Емкость

      Всего: 3,7–4 л (3,91–4,22 кварт США, 3,25–3,51 lmp.qt., 0,97 - 1,05 галлона США)

      Масляный поддон: 3,3 л (3,48 кварты США, 2,90 лмп. кварты, 0,87 галлона США)

      Слить и заполнить, включая масляный фильтр:

      3,6 л (3,80 кварты США, 3,16 литр. кварты, 0,95 галлона США)

   3. Установите крышку маслозаливной горловины.

4. 4

   Запустите двигатель и проверьте наличие утечек масла.

5. 5

   Повторно проверьте уровень моторного масла.

6. 6

   Чтобы сбросить интервал обслуживания до рекомендуемого пробега, см. раздел сервисного режима в руководстве пользователя для процедуры (если применимо).

[NU 2.0 MPI]

1. 1

   Припаркуйте автомобиль на ровной поверхности.

2. 2

   Слейте моторное масло.

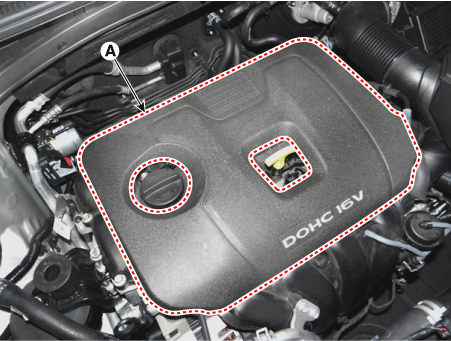

   1. Снимите крышку заливной горловины (А).

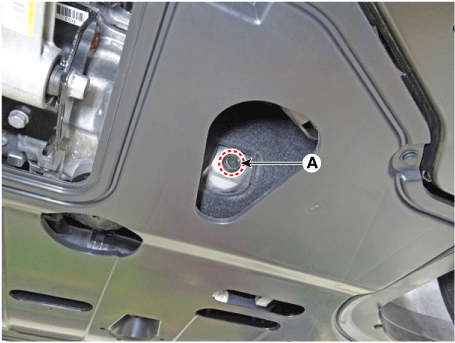

   2. Подняв автомобиль, снимите пробку сливного отверстия (А) и слейте масло. масло в емкость.



3. 3

   Замените масляный фильтр.

   1. С помощью SST (09263-2E000) снимите масляный фильтр (A).

   2. Проверьте и очистите поверхность установки масляного фильтра.

   3. Убедитесь, что номер детали нового масляного фильтра такой же, как у старого. один.

   4. Нанесите чистое моторное масло на прокладку нового масляного фильтра.

   5. Слегка завинтите масляный фильтр на место и затяните его, пока прокладка касается седла.

   6. Затяните его с моментом, указанным ниже.

      Момент затяжки : 11,8–15,7 Н·м



4. 4

   Установите пробку сливного отверстия с новой прокладкой.

   Момент затяжки : 34,3–44 Н·м

5. 5

   Залейте новое моторное масло, предварительно сняв датчик уровня моторного масла.

   Емкость

   Общий :

   4,5 л (1,19 галлона США, 4,76 кварты США, 3,96 литра кварты)

   Маслосборник :

   3,7 л (0,98 галлона США, 3,91 кварты США, 3,26 литра кварты)

   Слить и заполнить, включая масляный фильтр:

   4 л (1,06 галлона США, 4,23 кварты США, 3,52 литра кварты)

6. 6

   Установите крышку маслозаливной горловины.

7. 7

   Запустите двигатель и проверьте наличие утечек масла, а также проверьте указатель уровня масла или световой индикатор. для индикации давления масла.

8. 8

   Повторно проверьте уровень моторного масла.

9. 9

   Чтобы сбросить интервал обслуживания до рекомендуемого пробега, см. раздел сервисного режима в руководстве пользователя для процедуры (если применимо).

[Гамма 1,6 Т-ГДИ]

1. 1

   Слейте моторное масло.

   1. Снимите крышку заливной горловины (А).



   2. Снимите пробку слива масла (А) и слейте масло в контейнер.



2. 2

   Замените масляный фильтр.

   1. Снимите масляный фильтр (А) с помощью ключа для масляного фильтра (09263 - 2E000).

   2. Очистите посадочную поверхность масляного фильтра на основании фильтра.

   3. Нанесите тонкий слой нового моторного масла на прокладку нового масляного фильтр.

   4. Установите новый масляный фильтр вручную, пока прокладка не сядет на место.

   5. Затяните масляный фильтр с указанным крутящим моментом, используя масляный ключ для фильтра.

      Момент затяжки : 11,8–15,7 Н·м



3. 3

   Залейте моторное масло.

   1. Очистите и установите пробку сливного отверстия с новой прокладкой.

      Момент затяжки : 34,3–44 Н·м



   2. Залейте свежее моторное масло.

      Емкость

      Общий :

      4,6 л - 4,9 л (1,21 - 1,29 галлона США, 4,86 ​​- 5,17 кв. США, 4,04 - 4,30 лмп.кварт)

      Маслосборник :

      4,2 л (1,10 галлона США, 4,43 кварты США, 3,69 литра кварты)

      Слейте и залейте помутневший масляный фильтр:

      4,5 л (1,18 галлона США, 4,75 кварты США, 3,95 литра кварты)

   3. Установите крышку маслозаливной горловины.



4. 4

   Запустите двигатель и проверьте наличие утечек масла.

5. 5

   Повторно проверьте уровень моторного масла.

6. 6

   Чтобы сбросить интервал обслуживания до рекомендуемого пробега, см. раздел сервисного режима в руководстве пользователя для процедуры (если применимо).

[Новый U 1.6 ТКИ]

1. 1

   Слейте моторное масло.

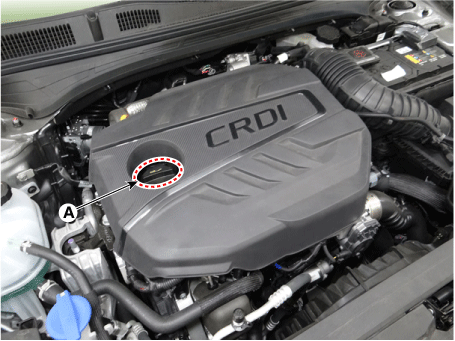

   1. Снимите крышку заливной горловины моторного масла (А).



   2. Снимите пробку слива масла (А) и слейте масло.



2. 2

   Замените масляный фильтр двигателя.

   1. Снимите сливную пробку масляного фильтра (А) и слейте масло из двигателя. масло из-под крышки фильтра двигателя.



   2. Снимите крышку масляного фильтра двигателя (А).



   3. Установите новое уплотнительное кольцо (А) на крышку масляного фильтра.



   4. Установите новый масляный фильтр.

   5. Установите крышку масляного фильтра двигателя (А).

      Момент затяжки : 22,6–28 Н·м



   6. Установите сливную пробку масляного фильтра (А)

      Момент затяжки : 2,9–4,9 Н·м



3. 3

   Залейте моторное масло.

   1. Установите пробку сливного отверстия (А) с новой прокладкой.

      Момент затяжки : 34,3–44 Н·м



   2. Залейте новое моторное масло, проверяя уровень масла на указатель уровня масла.

      Емкость

      Общий :

      4,5 л (1,18 галлона США, 4,75 кварты США, 3,95 литра кварты)

      Маслосборник :

      4,1 л (1,08 галлона США, 4,33 кварты США, 3,60 литра кварты)

      Слить и заполнить, включая масляный фильтр:

      4,4 л (1,16 галлона США, 4,64 кварты США, 3,86 литра кварты)

   3. Установите крышку маслозаливной горловины (А).



4. 4

   Запустите двигатель и проверьте наличие утечек масла.

5. 5

   Проверьте уровень моторного масла.
