Kia Forte: Система ESC (Электронная система курсовой устойчивости) / Датчик скорости переднего колеса

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Тормозная система / Система ESC (электронный контроль устойчивости) / Датчик скорости переднего колеса

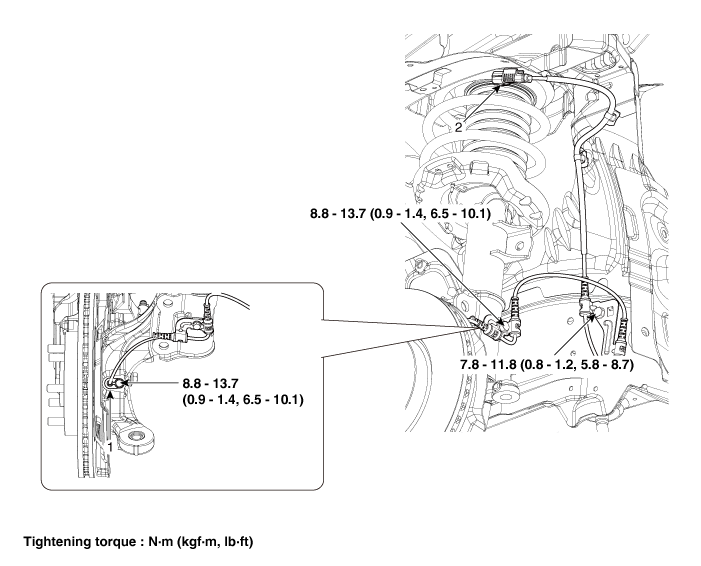

Компоненты и расположение компонентов

Компоненты

1. Датчик скорости переднего колеса

2. Разъем датчика скорости переднего колеса

Процедуры ремонта

Снятие и установка

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

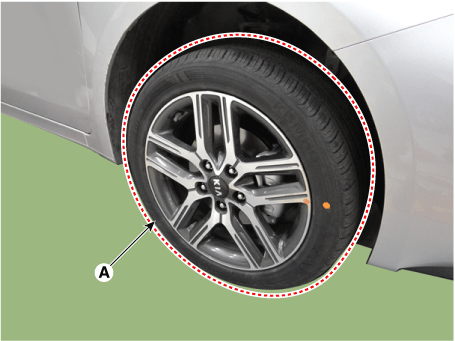

Снимите переднее колесо и шину (А).

Момент затяжки:

107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить болты ступицы при снятии передней колесо и шина.

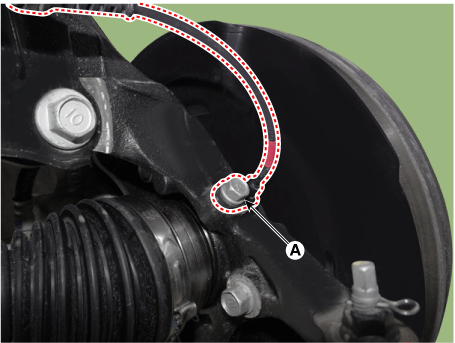

Отсоедините датчик скорости переднего колеса (А).

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

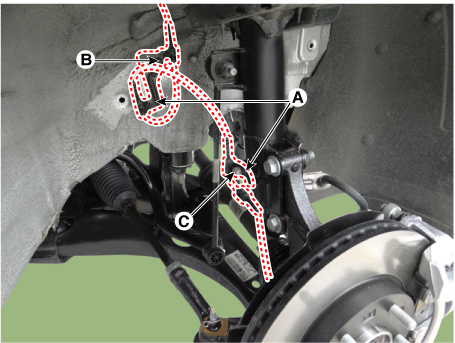

Отсоедините кронштейны датчика скорости переднего колеса (А), ослабив болты.

Момент затяжки :

Болт (B): 7,8–11,8 Н·м (0,8–1,2 кгс·м, 5,8–8,7 фунт·фут)

Болт (C): 8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт·фут)

5.	Снимите защиту переднего колеса. (См. Кузов — «Защита переднего колеса»)

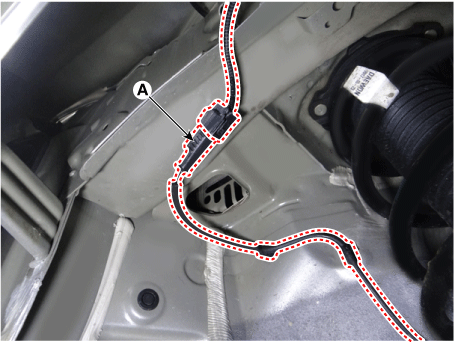

6.	Отсоедините разъем (А) и снимите датчик скорости переднего колеса.

7.	Установите в порядке, обратном снятию.

осмотр

Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.

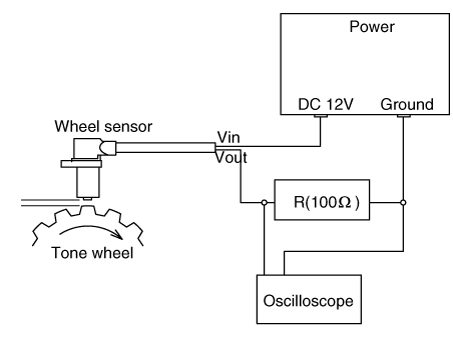

Для защиты датчика скорости вращения колеса при измерении выходного сигнала необходимо использовать резистор 100 Ом, как показано на рисунке.

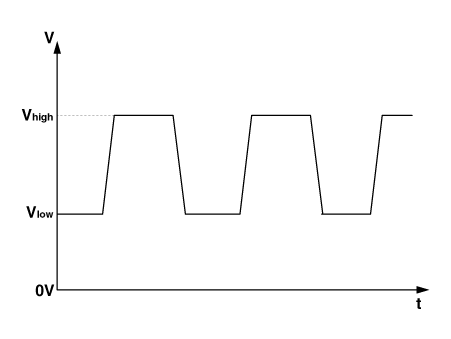

Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.

V_низкий: 0,59–0,84 В

V_высокий: 1,18–1,68 В

Диапазон частот: 1–2 500 Гц
