Компоненты и расположение компонентов

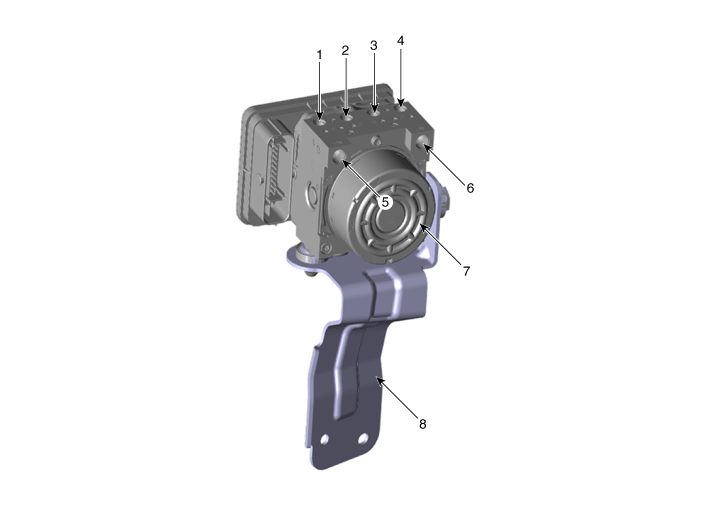

Компоненты

1. Передняя правая труба
2. Задняя - левая трубка
3. Задняя правая трубка
4. Передняя левая труба

5. МЦ СПК
6. МЦ ПРИ
7. Модуль управления ESC (HECU)
8. Кронштейн

Процедуры ремонта

Удаление

1.	Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.

Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.

•	Обязательно полностью удалите посторонние вещества из вокруг бачка с тормозной жидкостью и крышки, прежде чем открывать крышка резервуара. В противном случае это может привести к загрязнению тормозной жидкости и ухудшение тормозных характеристик.

•	Не проливайте тормозную жидкость на автомобиль, так как это может повредить краска. Если тормозная жидкость попала на краску, немедленно смыть водой.

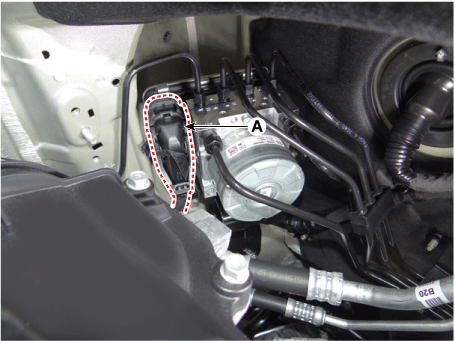

3.	Потяните вверх замок разъема ESC (A), а затем отсоедините разъем.

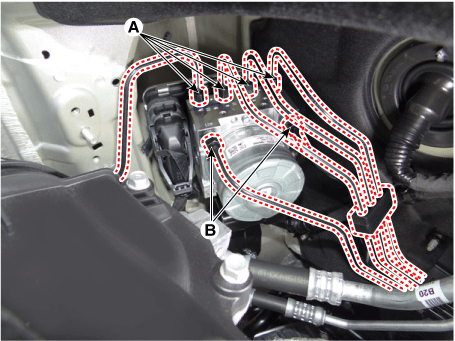

Отсоедините тормозные трубки от ECS, отвернув гайки против часовой стрелки. с помощью гаечного ключа.

Момент затяжки:

A: 13,7–16,7 Н·м (1,4–1,7 кгс·м, 10,1–12,3 фунт-фут)

B: 18,6–22,6 Н·м (1,9–2,3 кгс·м, 13,7–16,6 фунт-фут)

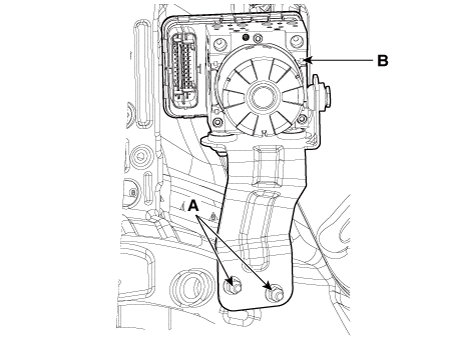

Ослабьте гайки кронштейна ECS (A), затем снимите ESC и кронштейн.

Момент затяжки:

16,7–25,5 Н·м (1,7–2,6 кгс·м, 12,3–18,8 фунт·фут)

•	Никогда не пытайтесь разобрать ESC.

•	ESC должен транспортироваться и храниться в.

•	Никогда не ударяйте по ESC.

Монтаж

1.	Установите в порядке, обратном снятию.

2.	После установки прокачайте тормозную систему. (См. Тормозная система — «Процедуры прокачки тормозов»)

3.	Проведите вариантное кодирование.

4.	Проведите автоматическую калибровку сенсора.

5.	Проведите калибровку датчика продольного ускорения.

Процедура диагностики с использованием диагностического прибора

Выполните диагностическую процедуру с помощью диагностического устройства, как показано ниже:

Подсоедините разъем самодиагностики (16 контактов), расположенный под панелью со стороны водителя. площадку для устройства самодиагностики, а затем поверните устройство самодиагностики после ключа включен.

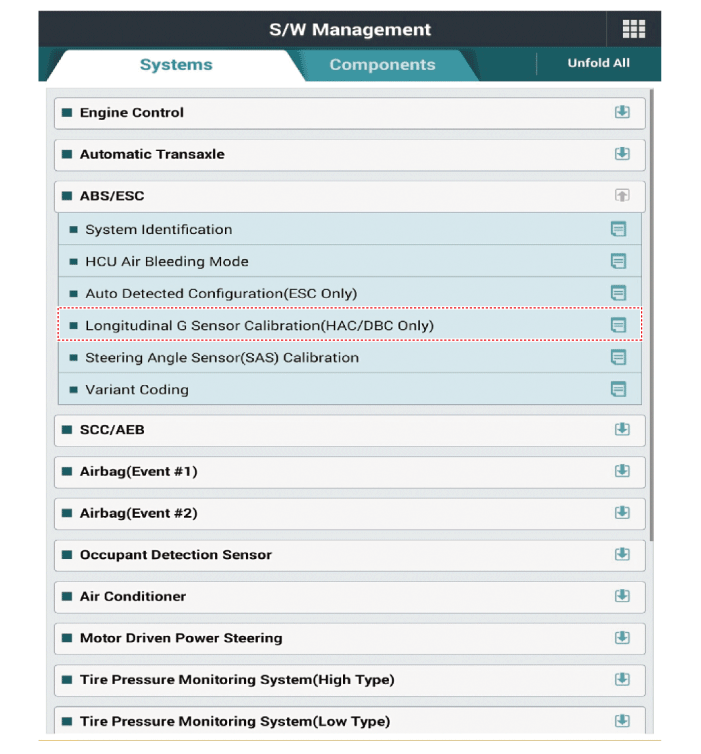

Выберите «модель автомобиля» и «ABS/ESC» на экране выбора автомобиля KDS, затем выберите ОК.

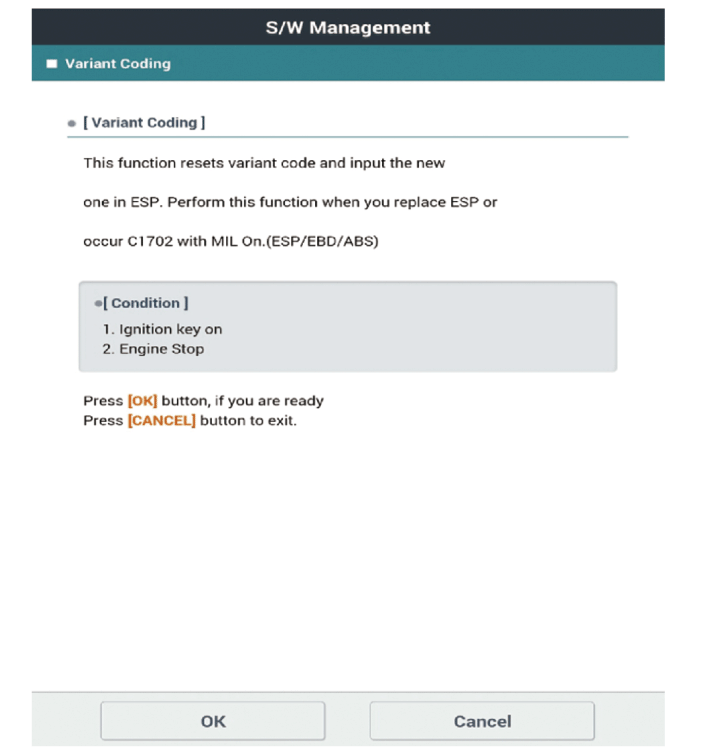

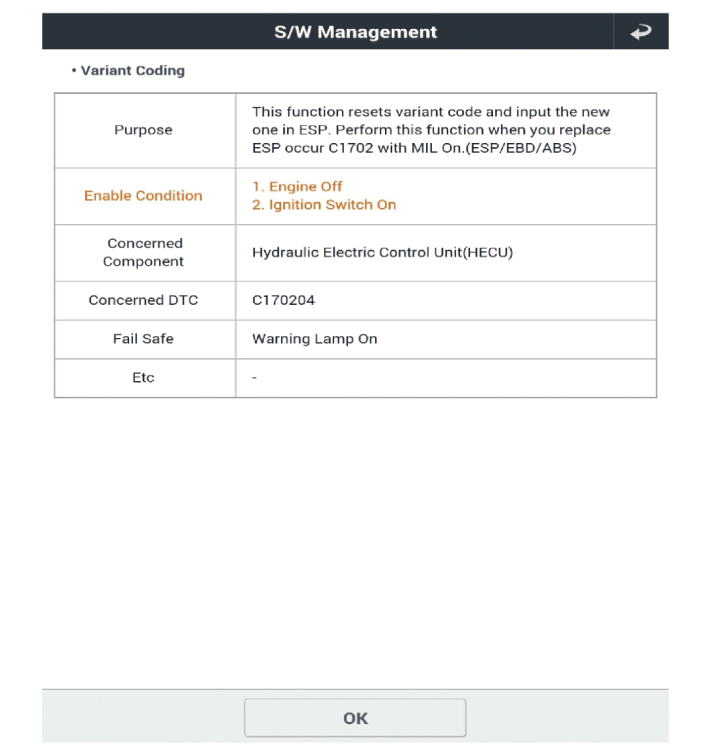

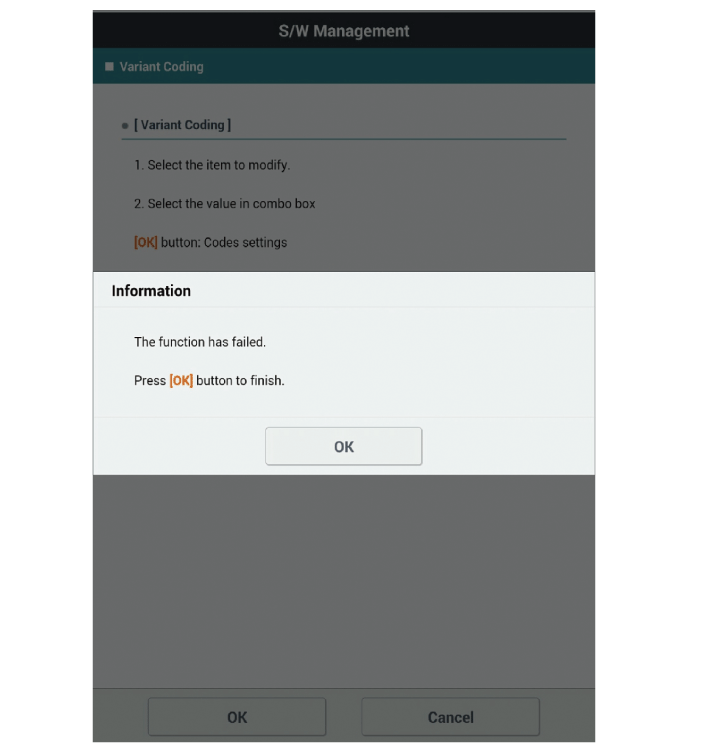

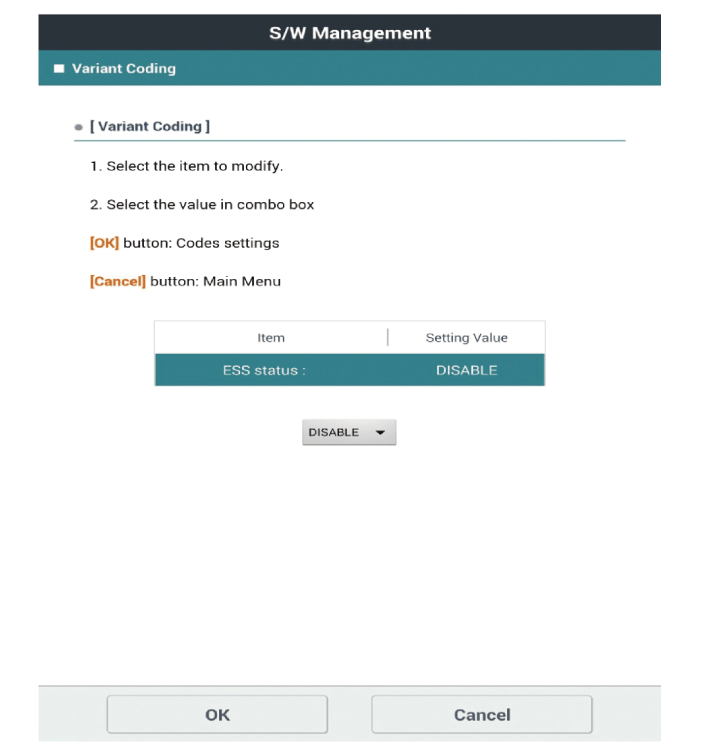

[Вариант кодирования]

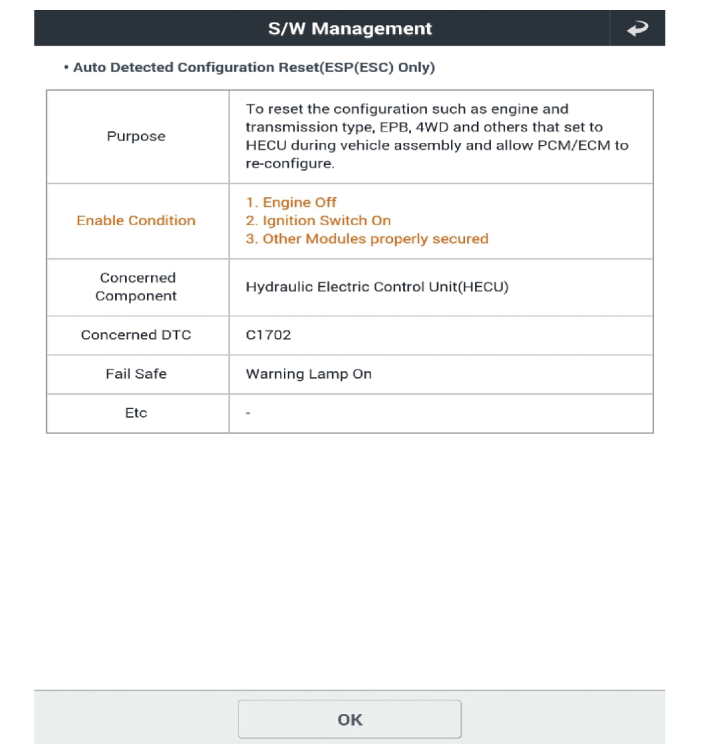

[Автоматическая калибровка датчика]

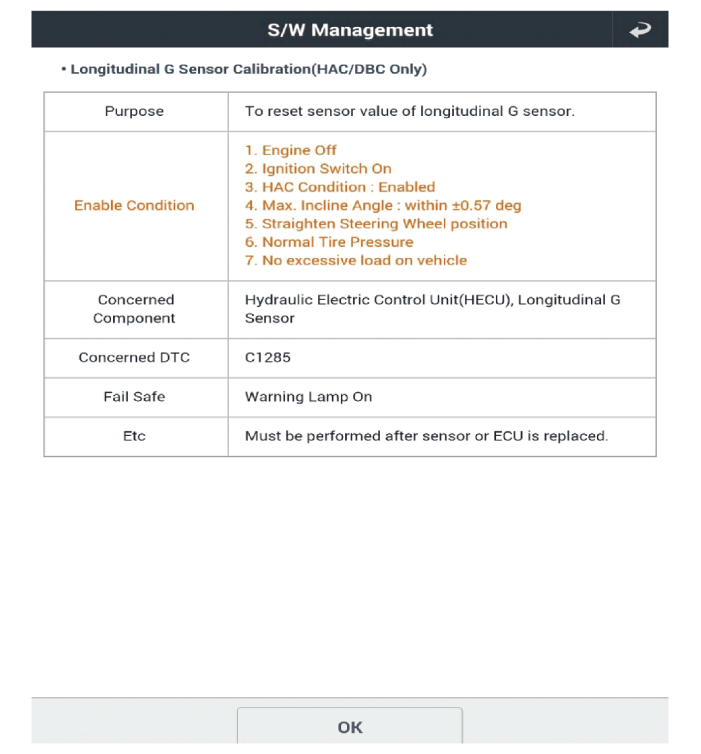

[Калибровка датчика продольного ускорения]
