Датчик скорости заднего колеса

Компоненты и расположение компонентов

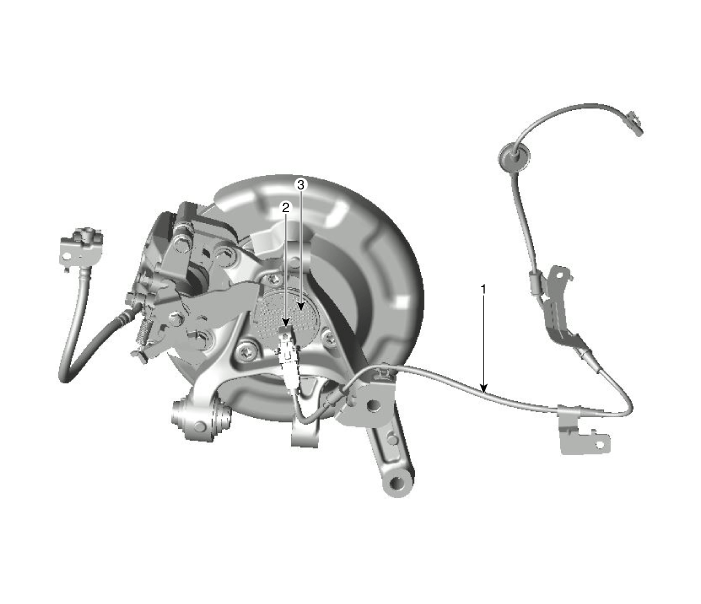

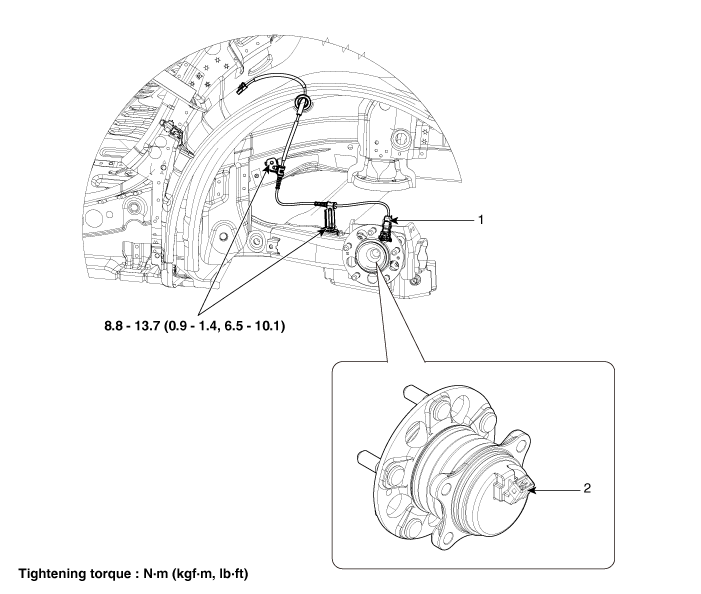

Компоненты

[Тип моста с торсионной балкой]

[Тип нескольких ссылок]

Процедуры ремонта

Снятие и установка

Разъем датчика скорости заднего колеса

[Тип моста с торсионной балкой]

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

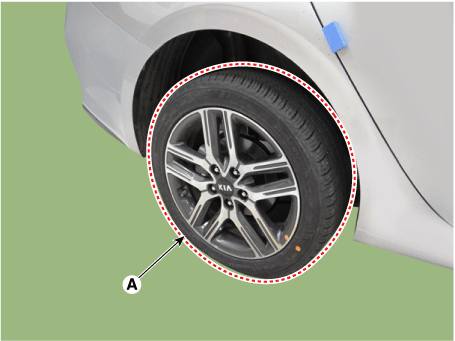

   Снимите заднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



3. 3

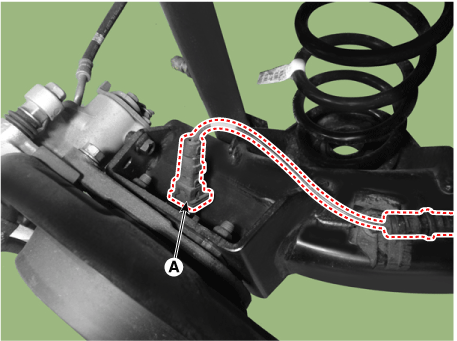

   Отсоедините разъем датчика скорости заднего колеса (А).



4. 4

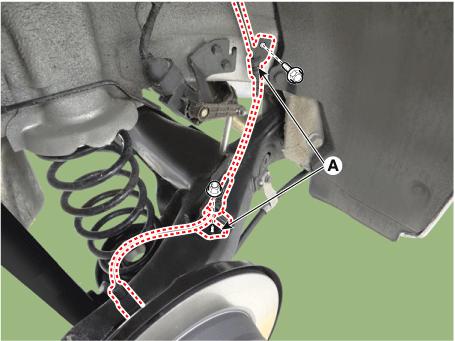

   Отсоедините кронштейны удлинителя проводки датчика скорости заднего колеса (А). путем ослабления болтов.

   Момент затяжки : 8,8–13,7 Н·м



5. 5

   Снимите обшивку задней колесной арки.

   (См. Кузов — «Обшивка задней колесной арки»)

6. 6

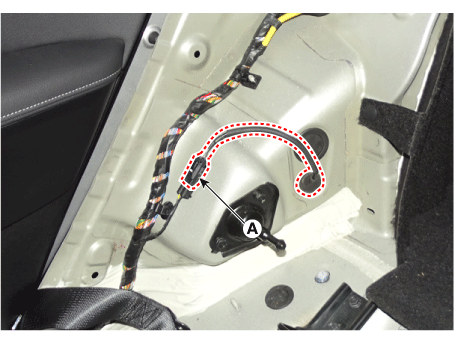

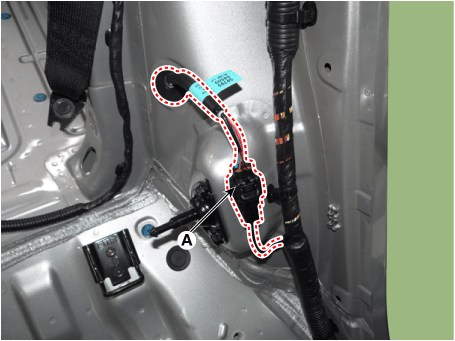

   Отсоедините разъем (А) и снимите датчик скорости заднего колеса. удлинительная проводка.



7. 7

   Установите в порядке, обратном снятию.

[Тип нескольких ссылок]

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите заднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



3. 3

   Отсоедините разъем датчика скорости заднего колеса (А).



4. 4

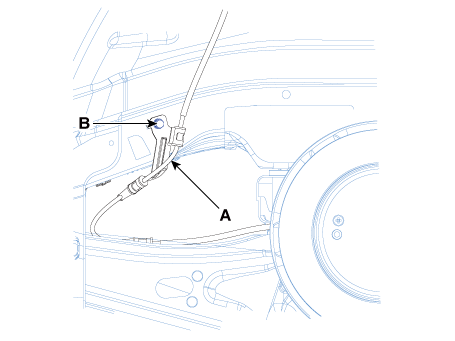

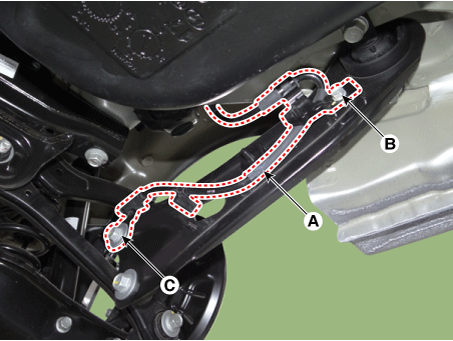

   Отсоедините удлинительную проводку датчика скорости заднего колеса (А), ослабив болты.

   Момент затяжки

   Болты (B): 8,8–13,7 Н·м

   Болт (C): 98,1–118 Н·м





5. 5

   Снимите обшивку задней колесной арки.

   (См. Кузов — «Обшивка задней колесной арки»)

6. 6

   Отсоедините разъем (А) и снимите датчик скорости заднего колеса. удлинительная проводка.



7. 7

   Установите в порядке, обратном снятию.

Датчик скорости заднего колеса

[Тип моста с торсионной балкой]

1. 1

   Снимите заднее колесо и шину (А).

   Момент затяжки: 107,9–128 Н·м



2. 2

   Отсоедините датчик скорости вращения колеса (А).



3. 3

   Отпустите рычаг стояночного тормоза, трос стояночного тормоза ослаблен.

4. 4

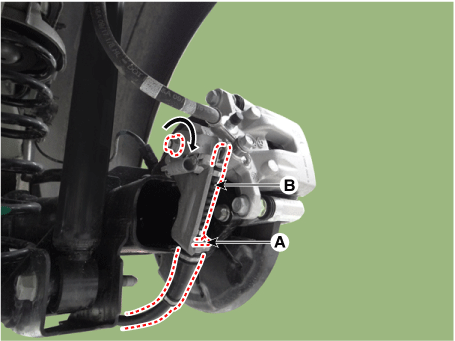

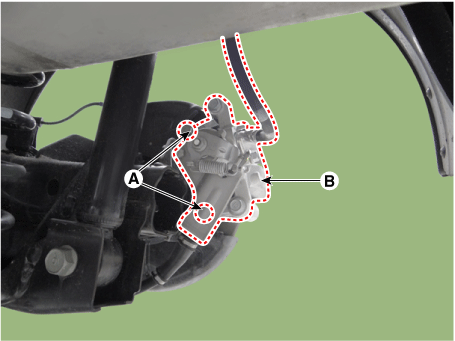

   Снимите фиксирующий зажим (А), а затем отсоедините трос стояночного тормоза. (Б).



5. 5

   Снимите болты крепления тормозного суппорта (А) и удерживайте тормозной суппорт в сборе с проволокой.

   Момент затяжки: 63,7–74 Н·м



6. 6

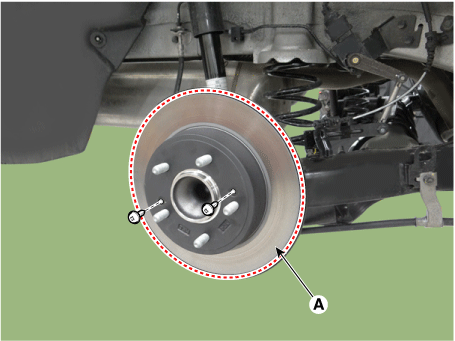

   Ослабьте винты и снимите задний тормозной диск (А).

   Момент затяжки:

   4,9–5,9 Н·м (0,5–0,6 кгс·м, 3,6–4,3 фунт-фут, 43,4–52,1 фунт · дюйм)



7. 7

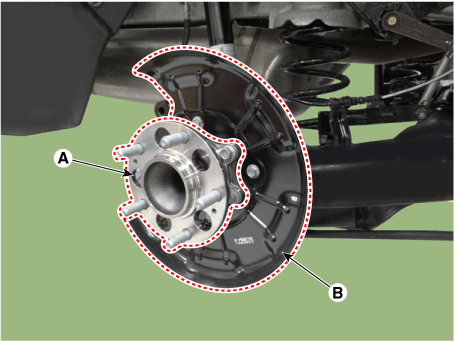

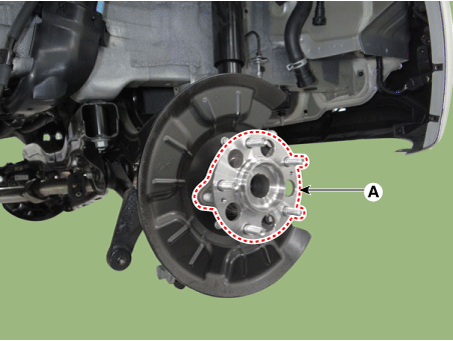

   Снимите подшипник задней ступицы (А) и пыльник (В).

   Момент затяжки

   Подшипник задней ступицы: 49,0–59 Н·м фунт·фут)

   Пылезащитный чехол: 6,9–10,8 Н·м



8. 8

   Установите в порядке, обратном снятию.

[Тип нескольких ссылок]

1. 1

   Отсоедините отрицательную клемму аккумуляторной батареи.

2. 2

   Снимите задний тормозной диск.

   (См. Тормозная система — «Задний дисковый тормоз»)

3. 3

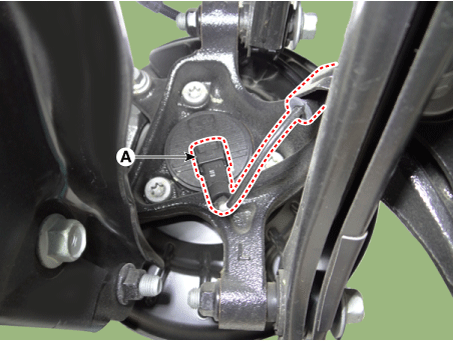

   Отсоедините разъем датчика скорости заднего колеса (А).



4. 4

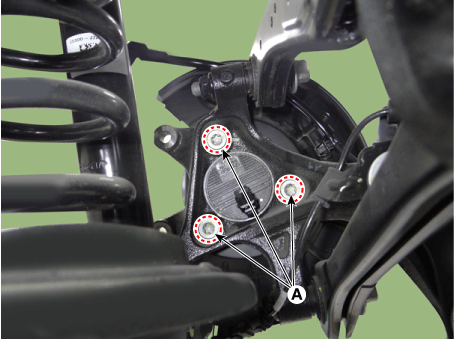

   Ослабьте болты крепления датчика скорости заднего колеса (А).

   Момент затяжки : 88,2–108 Н·м



5. 5

   Снимите датчик скорости заднего колеса (А).



6. 6

   Установите в порядке, обратном снятию.

осмотр

1. 1

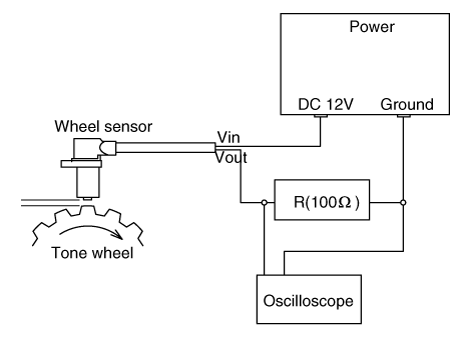

   Измерьте выходное напряжение между выводом датчика скорости вращения колеса и заземление тела.



2. 2

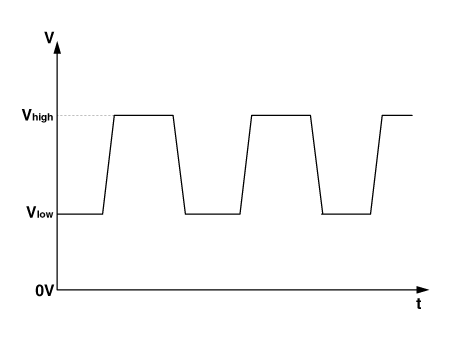

   Сравните изменение выходного напряжения датчика скорости вращения колеса с нормальное изменение выходного напряжения, как показано ниже.



   V_низкий: 0,59–0,84 В V_высокий: 1,18–1,68 В Диапазон частот: 1–2 500 Гц

Замена

Крышка датчика скорости заднего колеса

1. 1

   Снимите узел подшипника ступицы заднего колеса.

   (См. Приводной вал и ось — «Задняя ось в сборе»)

2. 2

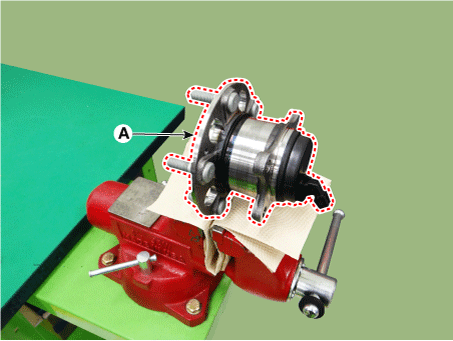

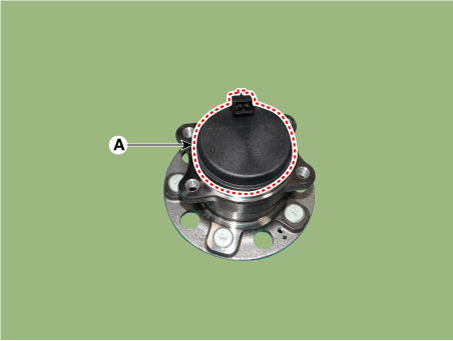

   Закрепите узел подшипника задней ступицы (А) в тисках.



3. 3

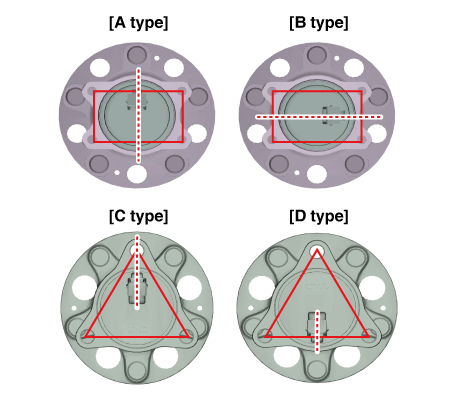

   Проверьте направление крышки датчика (A).



4. 4

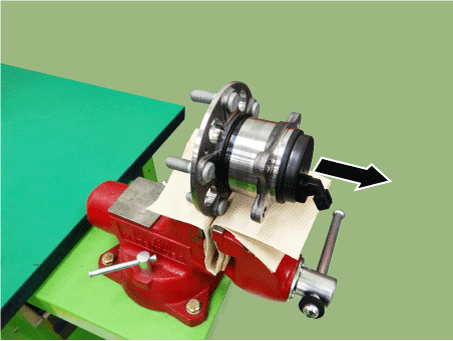

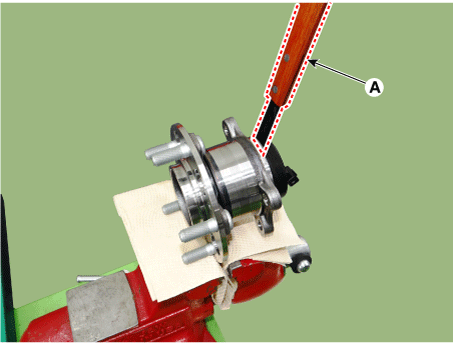

   Снимите крышку датчика, ударив молотком по зазору между крышкой датчика и ступицей. подшипник в сборе с помощью скребка (A).



5. 5

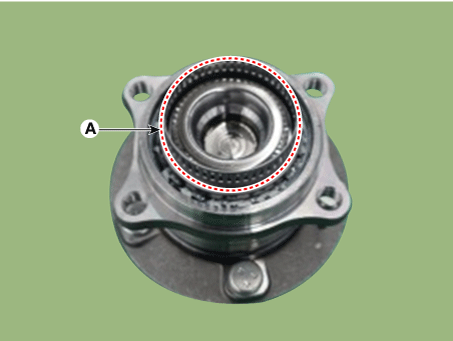

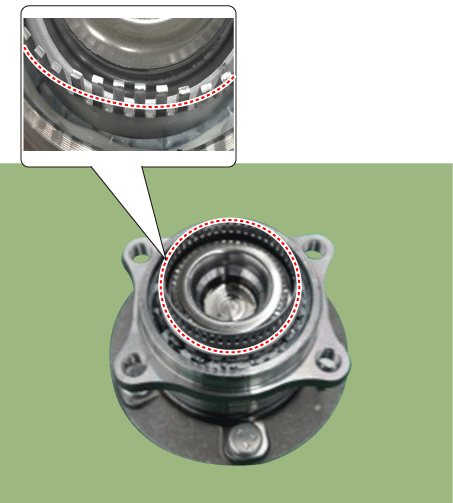

   Проверьте, не искажено ли и не повреждено ли колесо тона или энкодер (A).



6. 6

   Расположите крышку датчика в том же направлении, что и разъем крышки датчика. (A) как вы проверили перед удалением.



7. 7

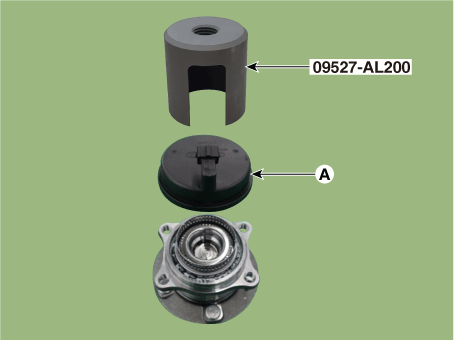

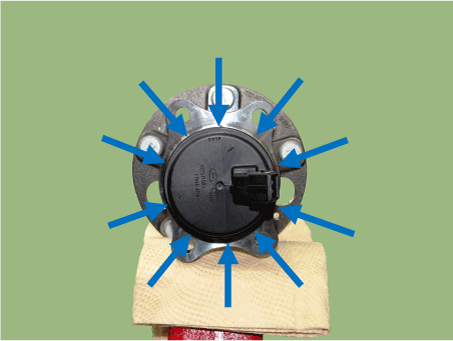

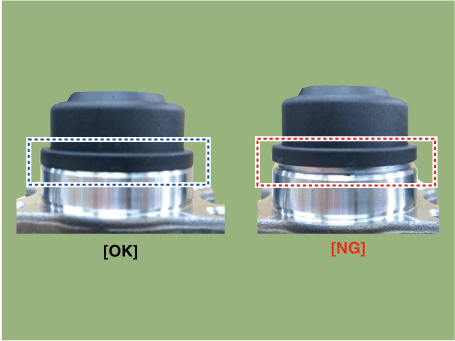

   Установите крышку датчика (A) с помощью специального сервисного инструмента (09527-AL200).



8. 8

   Установите узел подшипника ступицы заднего колеса.

   (См. Приводной вал и ось — «Задняя ось в сборе»)
