Kia Forte: система интеллектуального круиз-контроля / переключатель интеллектуального круиз-контроля
Компоненты и расположение компонентов

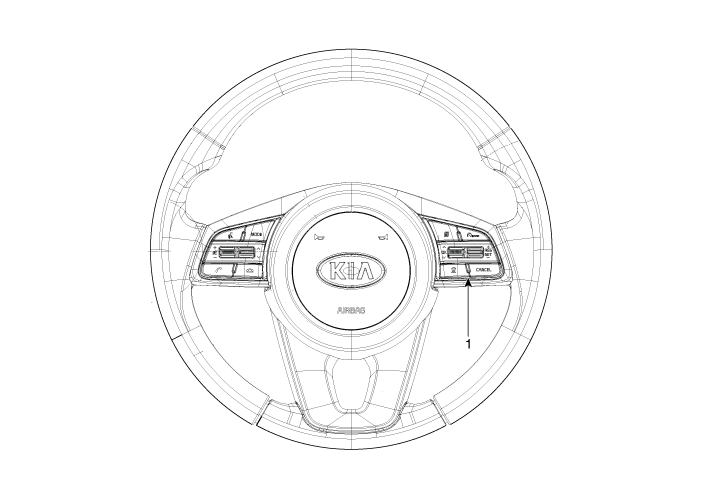

| Компоненты |
|
1. Правый переключатель дистанционного управления
(путевой компьютер + SCC)
|
Принципиальные диаграммы

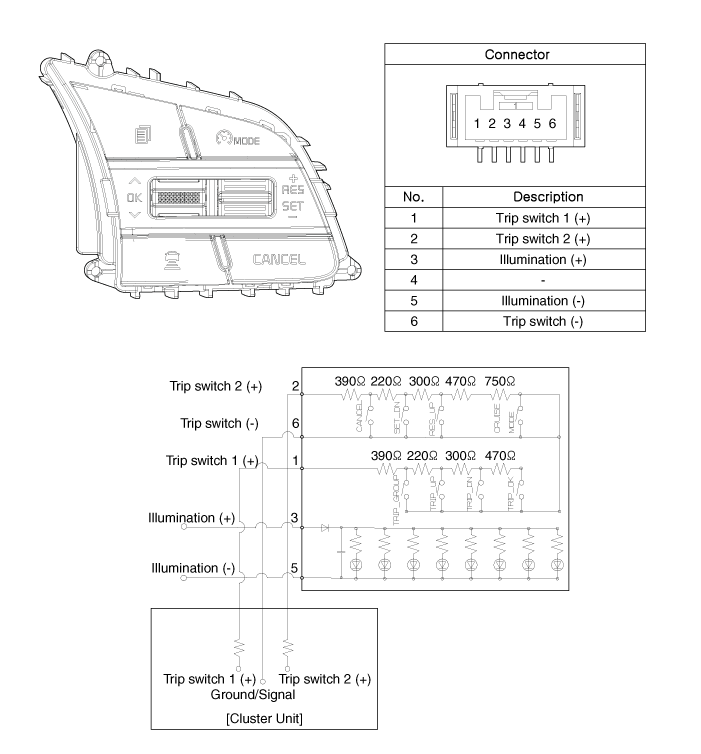

| Принципиальная электрическая схема |
| [Поездка + SCC] |
Процедуры ремонта
| Снятие и установка |
| 1. |
Выключите зажигание и отсоедините отрицательный (-) аккумулятор. Терминал. |
| 2. |

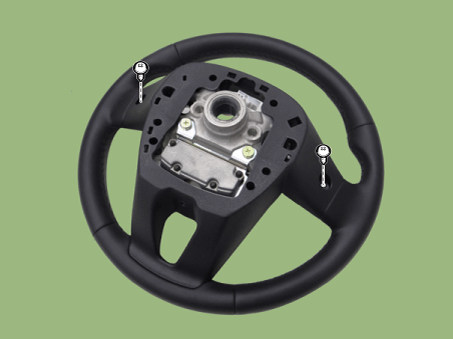

Снимите рулевое колесо в сборе. (См. Система рулевого управления — «Рулевое колесо») |
| 3. |

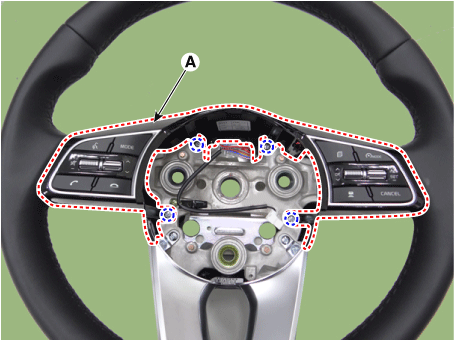

Снимите обшивку рулевого колеса в сборе (А) после ослабления крепления. винты.
|
| 4. |

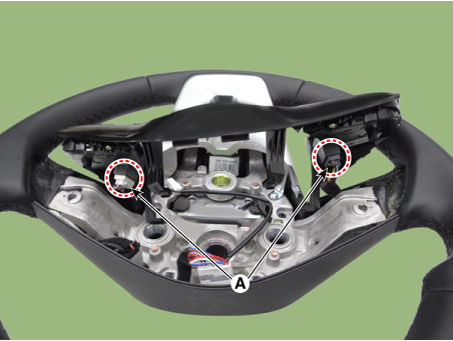

Отсоедините разъем (А) от пульта дистанционного управления на рулевом колесе.
|
| 5. |

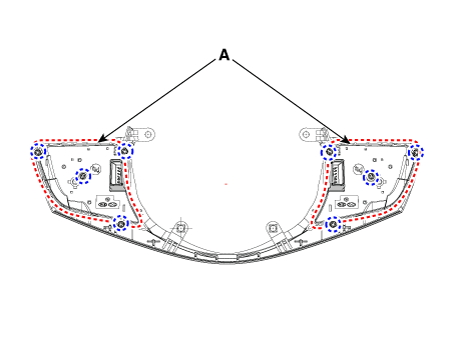

Снимите пульт дистанционного управления на рулевом колесе (A) с лицевой панели после ослабления винты.
|
| 6. |
Установите в порядке, обратном снятию. |
| осмотр |
| 1. |

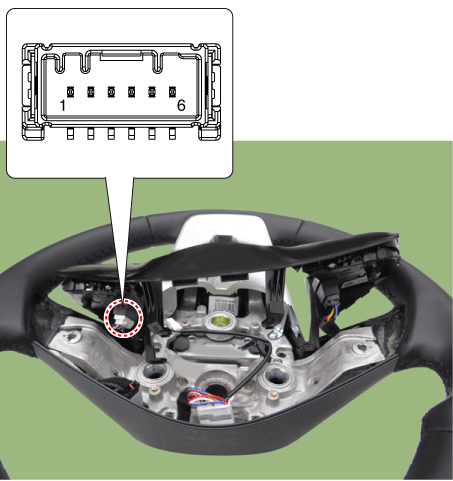

Проверьте сопротивление между клеммами в каждом положении переключателя (RH).
[Круиз]
|
Умный круиз-контроль
Технические характеристики
Спецификация
Элемент
Спецификация
Источник питания (В)
12
Рабочее напряжение (В)
9 - 16
...
ЭБУ интеллектуального круиз-контроля (SCC)
Принципиальные диаграммы
Терминал Функция
НЕТ.
Терминальная функция
1
Земля
2
-
3
...
