Киа Kia Forte: Система ГРМ / Цепь ГРМ

Киа Kia Forte 2019-2023 (БД) Руководство по ремонту / Механическая система двигателя / Система синхронизации / Временная цепь

Компоненты и расположение компонентов

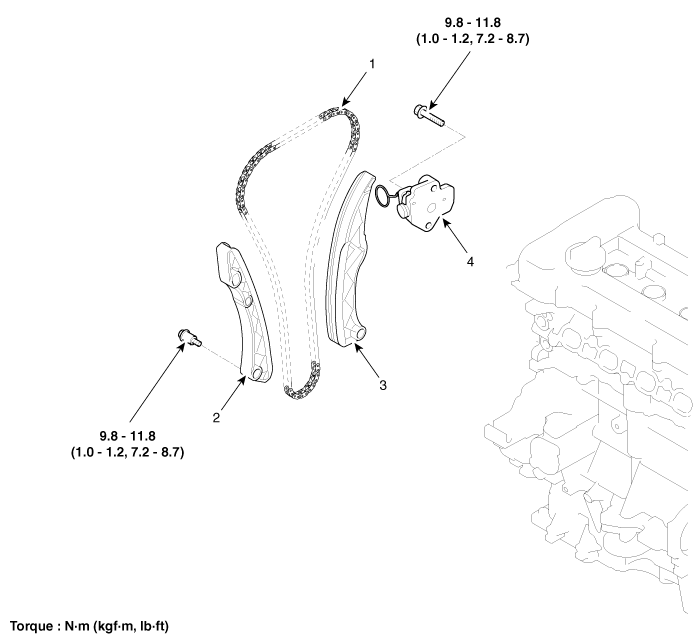

Компоненты

1. Временная цепь
2. Направляющая цепи ГРМ

3. Рычаг цепи ГРМ
4. Автоматический натяжитель цепи ГРМ.

Процедуры ремонта

Удаление

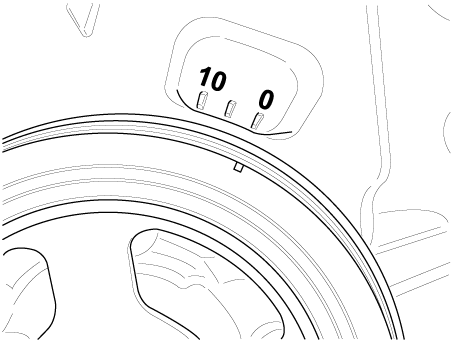

1.	Поверните шкив коленчатого вала по часовой стрелке и совместите его канавку с синхронизацией. метка на крышке цепи ГРМ.

2.	Снимите крышку цепи привода ГРМ. (См. Система синхронизации - «Крышка цепи привода ГРМ»)

Совместите установочные метки звездочек CVVT с верхней поверхностью головку блока цилиндров, чтобы цилиндр № 1 располагался в ВМТ.

Проверьте, чтобы установочный штифт коленчатого вала был направлен вверх. двигатель на данный момент.

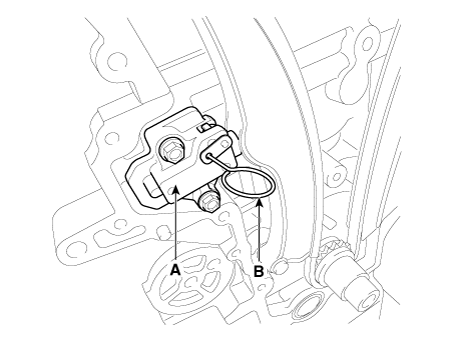

Снимите автоматический натяжитель цепи привода ГРМ (А).

Перед снятием натяжителя зафиксируйте поршень натяжителя штифтом через отверстие (B) в сжатом положении.

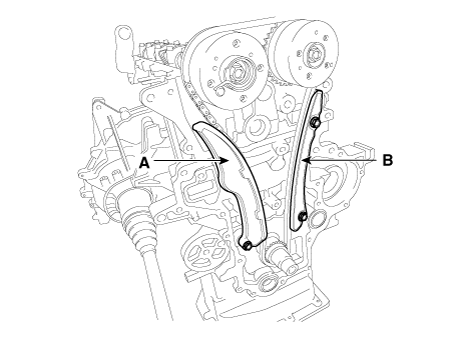

5.	Снимите рычаг натяжителя цепи ГРМ (А) и направляющую (В).

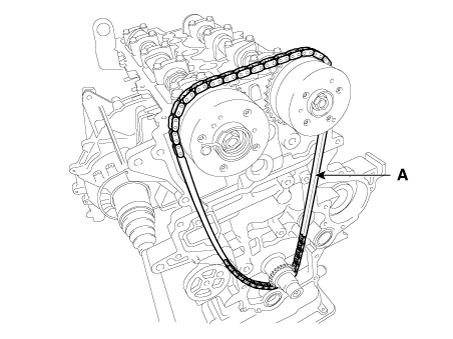

6.	Снимите цепь привода ГРМ (А).

осмотр

Звездочки, гидравлический натяжитель, направляющая цепи, натяжитель Рычаг, Цепь ГРМ

1.	Проверьте звездочку CVVT, зубья звездочки коленчатого вала на ненормальный износ, трещины или повреждения. При необходимости замените.

2.	Проверьте контактную поверхность рычага натяжителя цепи и направляющей на наличие аномалий. износ, трещины или повреждения. При необходимости замените.

3.	Проверьте гидравлический натяжитель на ход поршня и работу храповика. При необходимости замените.

4.	Проверьте цепь привода ГРМ на предмет удлинения, чрезмерного износа или повреждений. Заменять если необходимо.

Монтаж

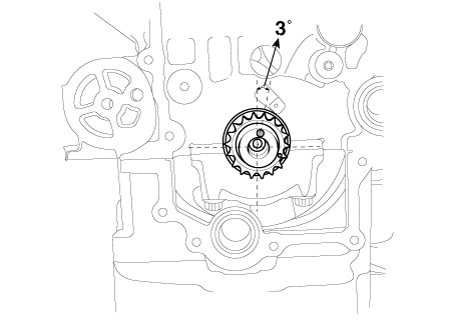

1.	Установочный штифт коленчатого вала должен располагаться под углом 3° по отношению к вертикали. центральная линия.

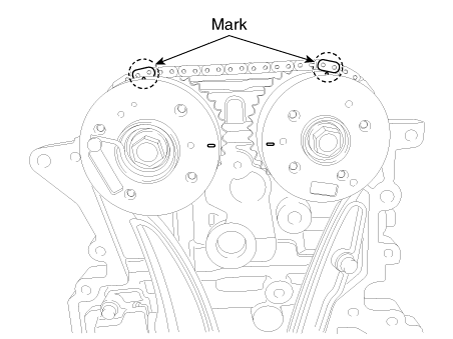

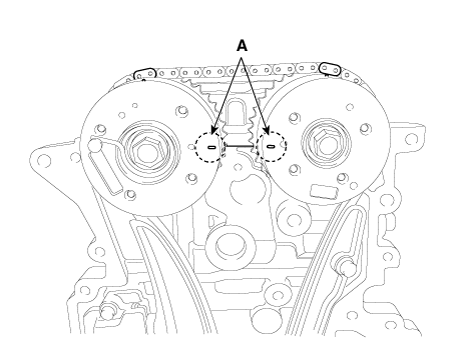

2.	Совместите метки ВМТ (A) звездочек CVVT с верхней поверхностью головки блока цилиндров, чтобы цилиндр № 1 располагался в ВМТ.

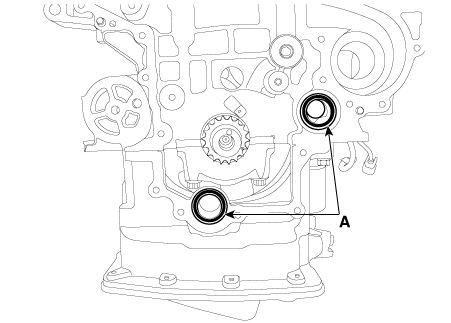

3.	Установите новые уплотнительные кольца (А).

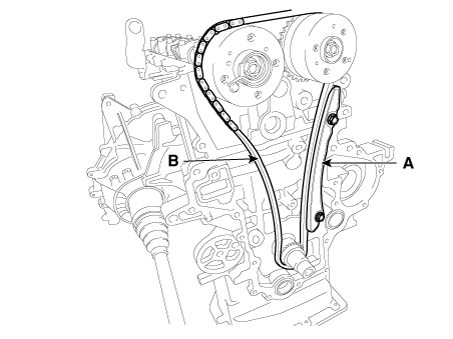

Установите направляющую цепи привода ГРМ (А) и цепь привода ГРМ (В).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

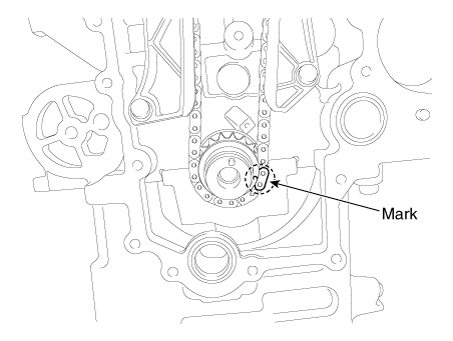

•	При установке цепи ГРМ совместите установочные метки на звездочках краской следы цепи.

•	Заказ: Звездочка коленчатого вала → Направляющая цепи ГРМ → Впускной Звездочка CVVT → Выпускная звездочка CVVT.

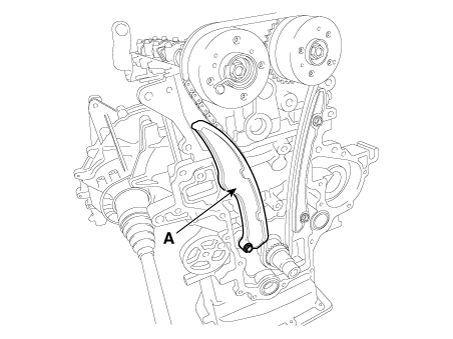

Установите рычаг натяжителя цепи (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Установите автоматический натяжитель цепи ГРМ (А) и снимите штифт (В).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Еще раз проверьте метки верхней мертвой точки (ВМТ) на коленчатом валу и распределительный вал.

7.	Установите крышку цепи привода ГРМ. (См. Система синхронизации - «Крышка цепи привода ГРМ»)
