Kia Stinger: система охлаждения/электрический термостат (ECT)

Kia Stinger CK 2018-2023 Руководство по ремонту / Механическая система двигателя / Система охлаждения / Электрический термостат (ECT)

Процедуры ремонта

Снятие и установка

Снятие термостата имело бы неблагоприятный эффект, вызывая понижение температуры. эффективности охлаждения. Не снимайте термостат, даже если двигатель склонен к перегреву.

1.	Отсоедините отрицательную клемму аккумуляторной батареи.

2.	Снимите воздухоочиститель. (См. Система впуска и выпуска — «Воздухоочиститель»)

3.	Слейте охлаждающую жидкость. (См. Система охлаждения — «Охлаждающая жидкость»)

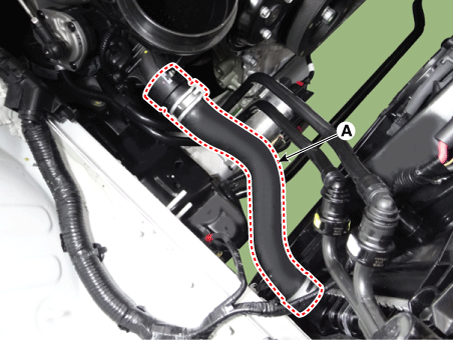

4.	Отсоедините нижний шланг радиатора (А).

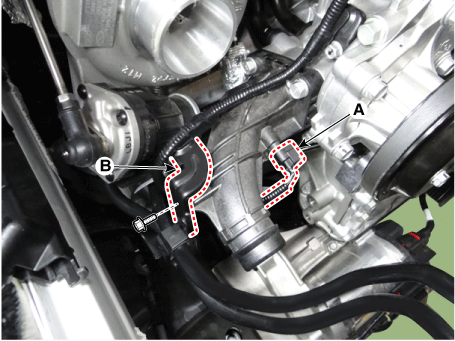

5.	Отсоедините разъем электрического термостата (ECT) (A), а затем снимите кронштейн проводки (В).

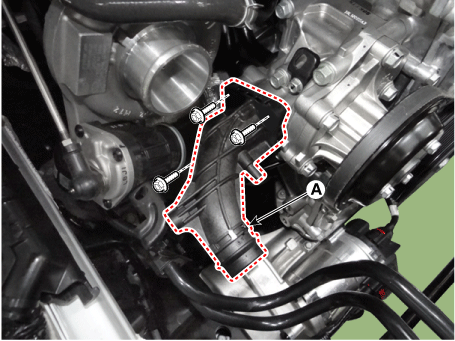

Снимите электрический термостат (ECT) (A).

Момент затяжки :

18,6–23,5 Н·м (1,9–2,4 кгс·м, 13,7–17,4 фунт-фут)

Установите в порядке, обратном снятию.

Устанавливайте термостат качающимся клапаном вверх.

8.	Залейте охлаждающую жидкость двигателя.

9.	Запустите двигатель и проверьте наличие утечек.

10.	Перепроверьте уровень охлаждающей жидкости.

осмотр

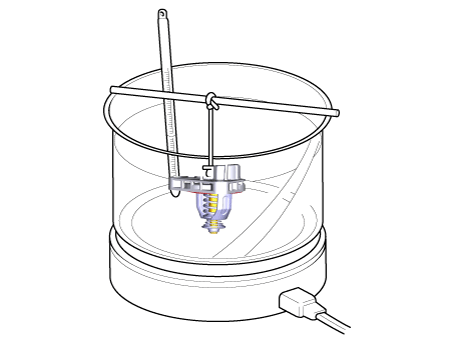

Погрузите термостат в охлаждающую жидкость, нагретую до температуры выше 95°C (203°F), затем нагрейте не менее 3 минут, чтобы проверить подъем клапана.

•	Не погружайте соединительную часть.

•	Не нагревайте устройство напрямую, так как это повредит термостат.

Проверьте температуру открытия клапана.

Температура открытия клапана: 95 ± 2°C (203 ± 35,6°C)

Температура полного открытия: 100°C (212°F)

Если температура открытия клапана не соответствует указанной, замените термостат.

Проверьте подъем клапана.

Подъем клапана: 8 мм (0,3 дюйма) или более при 100°C (212°F)

Если подъем клапана не соответствует указанному, замените термостат.

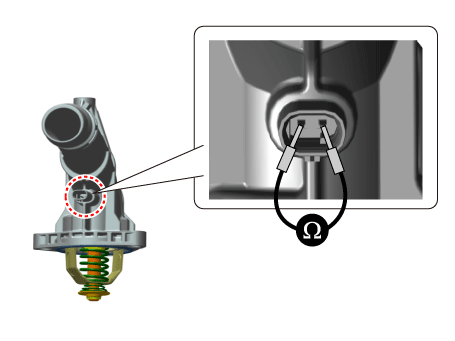

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: 8–11 Ом [20°C (68°F)]

Если измеренное сопротивление не соответствует спецификации, замените термостат.

Поиск неисправностей

Симптомы

Возможные причины

Средство

Утечка охлаждающей жидкости

•	От прокладки термостата

Проверьте крепежные болты

•	Проверить момент затяжки болтов крепления

•	Затяните болты и снова проверьте герметичность.

Проверьте прокладку на наличие повреждений

•	Проверьте прокладку или уплотнение на наличие повреждений

•	Замените прокладки и используйте термостат повторно.

Чрезмерное охлаждение

•	Низкая производительность отопителя (выдувает холодный воздух)

•	Термометр показывает «НИЗКИЙ»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка.

•	После доливки охлаждающей жидкости повторите проверку.

KDS/GDS проверка и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте соединение муфты вентилятора или двигателя вентилятора.

※ Если муфта вентилятора всегда подключена, на холостом ходу будет слышен шум.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Замените компоненты.

Снимай термостат и смотри

•	Проверьте, нет ли пыли или стружки в клапане термостата.

•	Проверьте прилегание термостата.

•	Очистите клапан термостата и используйте термостат повторно.

•	Замените термостат, если он не работает должным образом.

Чрезмерно нагревается

•	Двигатель перегрет

•	Термометр показывает «HI»

Визуально проверьте после снятия крышки радиатора.

•	Недостаточное количество охлаждающей жидкости или утечка. ※ Будьте осторожны при снятии крышки радиатора перегретого автомобиля.

•	Проверьте воздух в системе охлаждения.

•	После доливки охлаждающей жидкости повторите проверку.

•	Проверьте прокладки головки блока цилиндров на наличие повреждений и затяжку. момент затяжки болтов крепления.

KDS/GDS проверка и запуск двигателя

•	Проверьте коды неисправности

•	Проверьте работу двигателя вентилятора при изменении температуры.

•	Проверьте, не проскальзывает ли муфта вентилятора.

•	Проверьте прилегание водяного насоса или повреждена крыльчатка.

•	Проверьте датчик охлаждающей жидкости двигателя, проводку и разъемы.

•	Проверьте двигатель вентилятора, реле и разъем.

•	Замените муфту вентилятора, если она не работает должным образом.

•	Замените водяной насос, если он не работает должным образом.

Погрузите термостат в кипящую воду и осмотрите.

•	После снятия термостата проверьте его работу.

※ Убедитесь, что термостат открывается при температуре открытия клапана.

•	Замените термостат, если он не работает должным образом.

Узел контроля температуры воды

Компоненты и расположение компонентов Компоненты 1. Контроль температуры воды сборка 2. Датчик температуры охлаждающей жидкости двигателя 3. Шланг для выпуска воды ...

Помпа

Компоненты и расположение компонентов Компоненты 1. Шкив водяного насоса 2. Подузел водяного насоса 3. Прокладка водяного насоса 4. Корпус водяного насоса 5. Водяной насос хо ...
