Kia Picanto: Система сцепления / Цилиндр выключения сцепления

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Система сцепления / Система сцепления / Цилиндр выключения сцепления

Процедуры ремонта

Удаление

[Каппа 1.0 Т-ГДИ]

1.	Снимите крышку машинного отделения. G 1.0 T-GDI KAPPA (см. Механическая система двигателя — «Под крышкой машинного отделения»)

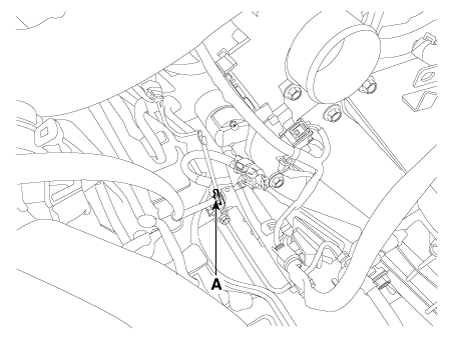

Слейте тормозную жидкость через сливную пробку (А).

Делать не проливать тормозную жидкость на автомобиль; это может повредить краску, если тормоз жидкость попала на краску, немедленно смойте ее водой.

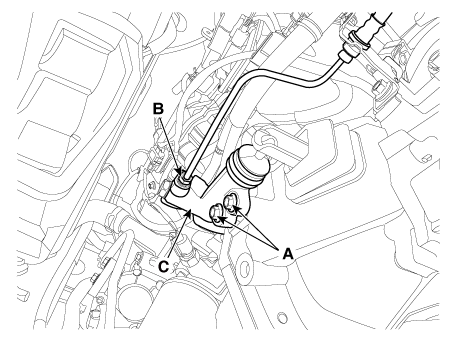

Ослабьте болты цилиндра выключения (A), а затем гайку трубы сцепления (B) после снятия узла цилиндра выключения (C).

Момент затяжки:

14,7–21,6 Н·м (1,5–2,2 кгс·м, 10,8–15,9 фунт·фут)

Монтаж

Установите в порядке, обратном снятию.

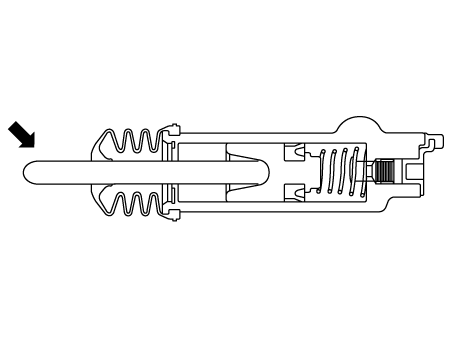

Нанесите указанную смазку на конец толкателя.

Рекомендуемая смазка: CASMOLY L9508.

Количество: 0,4 - 0,8 г

осмотр

1.	Проверьте цилиндр выключения сцепления на утечку жидкости.

2.	Проверьте пыльник цилиндра выключения сцепления на наличие повреждений.

Корректирование

Процедура прокачки цилиндра выключения сцепления

Используйте указанную жидкость. Избегайте смешивания жидкостей разных марок.

1.	Отсоединив колпачок от воздухоотводчика цилиндра выключения сцепления, вставьте в пробку виниловый шланг.

Заполните главный цилиндр сцепления указанной жидкостью.

Указанная жидкость: SAE J1703 (DOT 3 или DOT 4)

3.	Ослабив винт пробки, нажмите и отпустите педаль сцепления примерно 10 раз.

4.	Затяните пробку (А) при нажатой педали сцепления. После этого поднимите педаль рукой.

После нажав на педаль сцепления еще 3 раза, ослабьте пробку (А) и снова затяните его с нажатой педалью. Тогда поднимите его снова.

Момент затяжки:

6,8–9,8 Н·м (0,7–1,0 кгс·м, 5,0–7,2 фунт-фут)

6.	Повторите шаг 4 два или три раза. (пока в жидкости не будет пузырьков)

7.	Заполните главный цилиндр сцепления указанной жидкостью.
